Замена задней части корпуса iPhone 5

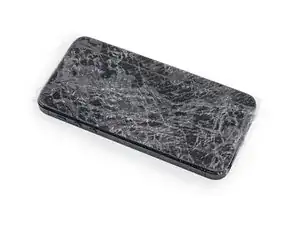

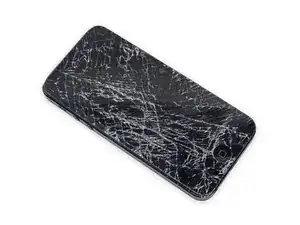

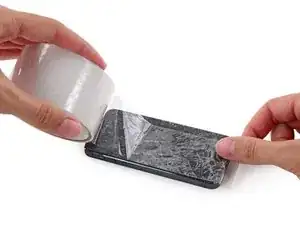

Если стекло дисплея разбито, то в процессе ремонта важно предотвратить его дальнейшее разрушение (которое, кстати, может повлечь за собой серьёзные травмы). Заклейте стекло клейкой лентой.

Наложите столько слоёв прозрачной ленты, сколько потребуется. Дисплей должен быть заклеен полностью.

Открутите оба 3,6 мм Pentalobe-винта рядом с разъемом Lightning.

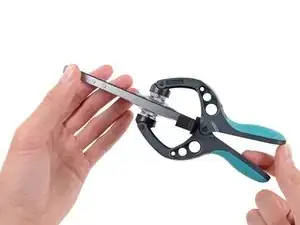

Откройте «челюсти» с присосками, сведя ручки iSclack вместе.

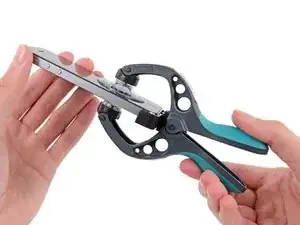

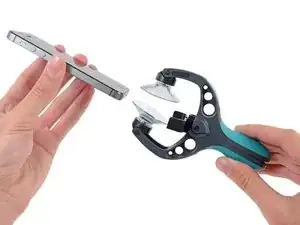

Поместите iPhone между присосок, вложив его в пластиковый ограничитель.

Верхняя присоска должна оказаться чуть выше кнопки Home.

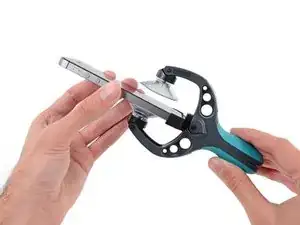

Сведите присоски вместе, разведя ручки. Крепко прижмите присоски к передней и задней панелям iPhone.

Удерживая iPhone, вновь сведите ручки iSclack вместе. Передняя панель выскочит из корпуса.

Угол раскрытия iSclack специально подобран , чтобы корпус и панель можно было отсоединить друг от друга, не повредив шлейф кнопки Home.

Отсоедините детали от присосок.

Сразу переходите к шагу 7.

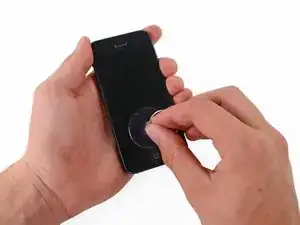

Закрепите присоску на экране как раз над кнопкой Home.

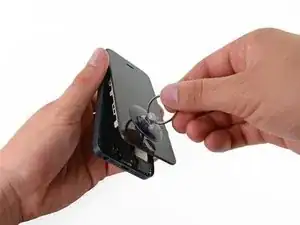

Удерживая iPhone одной рукой, потяните вверх присоску, чтобы слегка отделить переднюю панель от задней части корпуса.

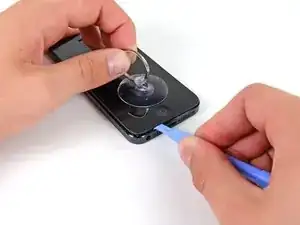

Пластиковым инструментом для открывания начните аккуратно оттягивать заднюю часть вниз, от экрана, одновременно вытягивая присоску вверх.

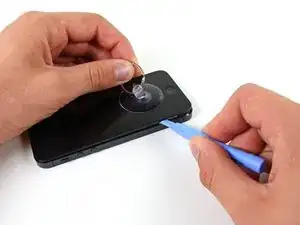

Продолжайте отсоединять защёлки слева и справа от передней панели.

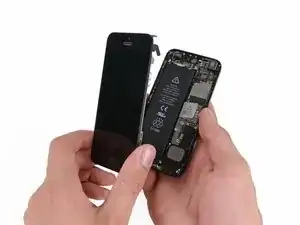

Когда все защёлки снизу, слева и справа отсоединены, начните отделять нижнюю часть дисплейного модуля от нижней части корпуса телефона.

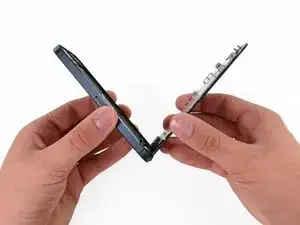

Осторожно расположите модуль примерно под углом 90 градусов к корпусу.

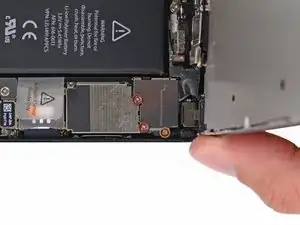

Удалите следующие винты, крепящие шлейф модуля к плате:

Два винта 1,2 мм Phillips (крестовые)

Один винт 1,6 мм Phillips (крестовой)

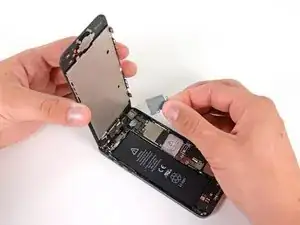

Отключите коннектор шлейфа дисплейного модуля от платы.

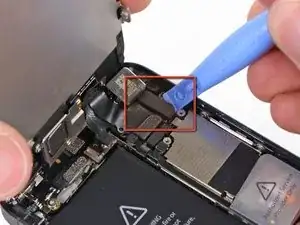

Используйте пластиковый инструмент, чтобы отключить три шлейфа передней панели:

Шлейф фронтальной камеры и сенсора

Шлейф дисплея

Шлейф цифрового преобразователя

Снимите переднюю панель.

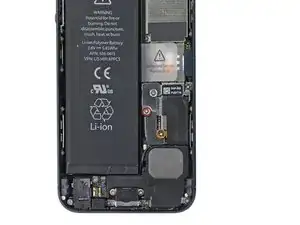

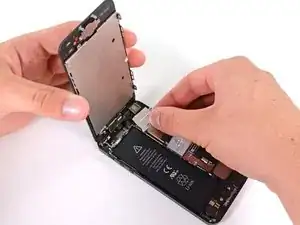

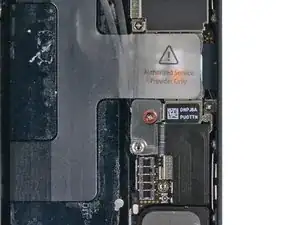

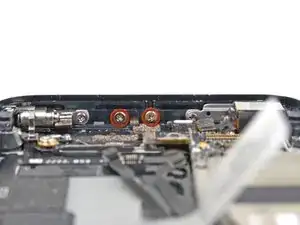

Удалите два винта, фиксирующих металлический держатель коннектора батареи на материнской плате:

Один крестовой 1,8 мм (Philips)

Один крестовой 1,6 мм (Philips)

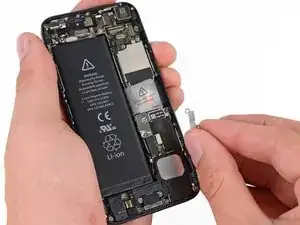

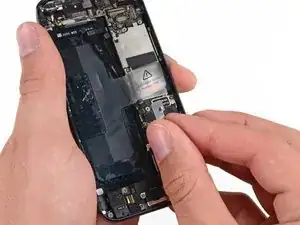

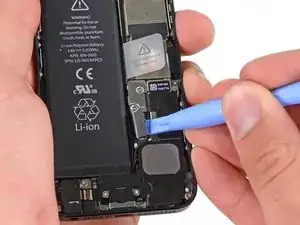

Удалите металлический держатель коннектора батареи.

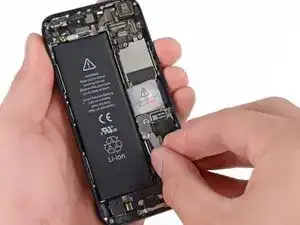

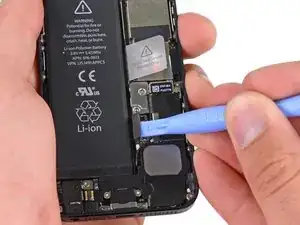

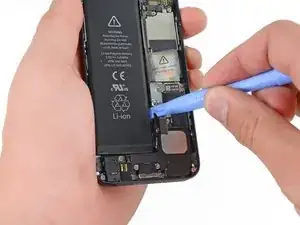

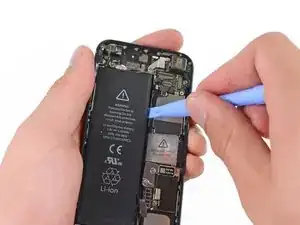

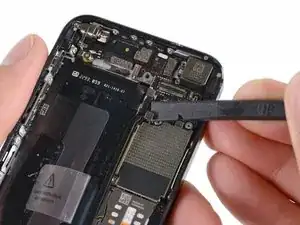

Используя пластиковую лопатку, аккуратно приподнимите коннектор батареи от его разъёма на материнской плате.

Будьте очень осторожны, поднимайте только коннектор батареи, но не разъём. Если вы поднимете разъём материнской платы, это повлечёт за собой поломку.

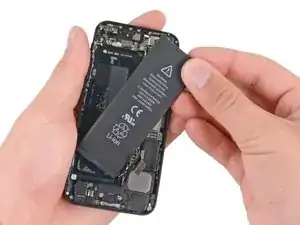

Удалите батарею.

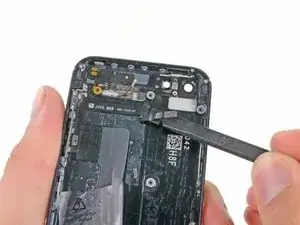

Используйте диэлектрическую лопатку, чтобы подцепить коннектор сотовой антенны от материнской платы (рядом с динамиком).

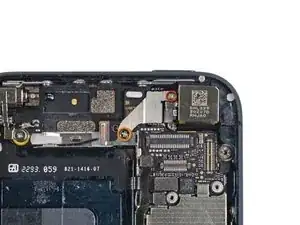

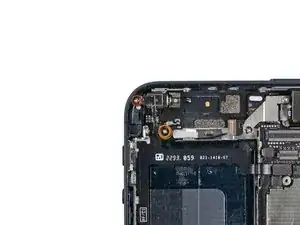

Удалите два винта, фиксирующих крепёж верхней части материнской платы на задней крышке:

Один крестовой 1,5 мм (Phillips)

Один крестовой 2,3 мм (Phillips)

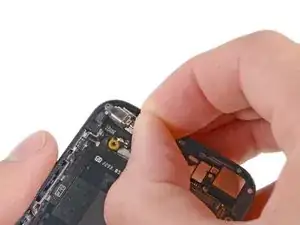

Удалите крепёж с верхней части материнской платы.

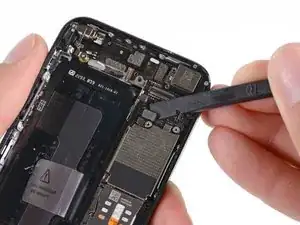

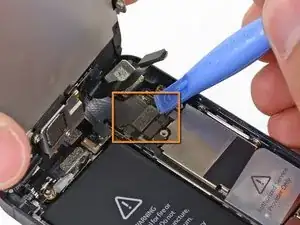

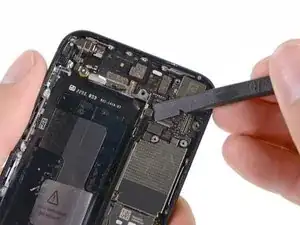

Используйте диэлектрическую лопатку для отключения трёх шлейфов от материнской платы:

Верхний соединительный шлейф

Шлейф клавиатуры

Нижний соединительный шлейф

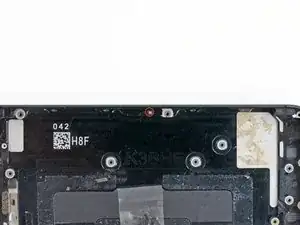

Удалите два крестовых винта 1,3 мм (Phillips) внизу внутренней стороны корпуса.

Удалите один крестовой винт 1,2 мм (Phillips) в центральной части устройства.

Удалите центральный крепёж с материнской платы.

С помощью диэлектрической лопатки отключите коннектор шлейфа разъёма Lightning от его разъёма на материнской плате.

Аккуратно отведите шлейф от материнской платы.

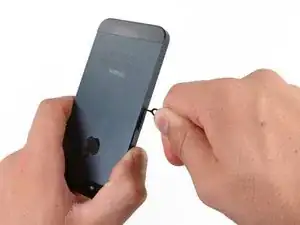

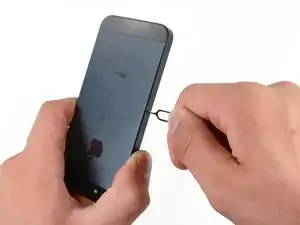

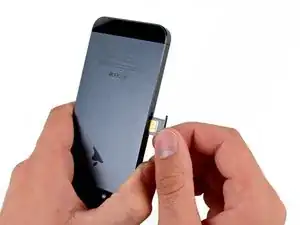

Извлеките лоток SIM-карты с помощью скрепки или специального приспособления.

Remove the SIM card tray from the iPhone.

Удалите винты, крепящие материнскую плату к корпусу:

Два крестовых 2,3 мм (Phillips)

Три винта 2,7 мм

One non-magnetic 2.7 mm standoff screw

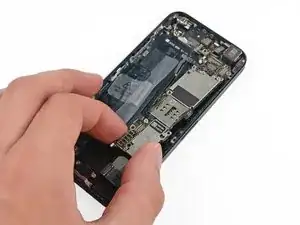

Поверните материнскую плату в направлении батарейного отсека.

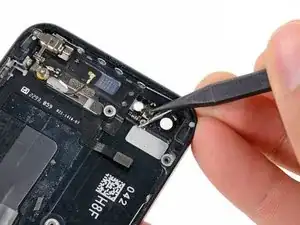

Если вспышка осталась на материнской плате - снимите её с помощью пинцета и поставьте на место.

Note: when reassembling your device, be sure that the lower interconnect cable is not tucked underneath the logic board.

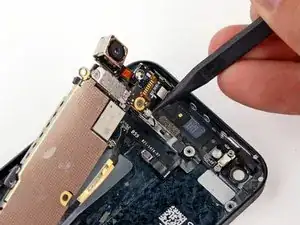

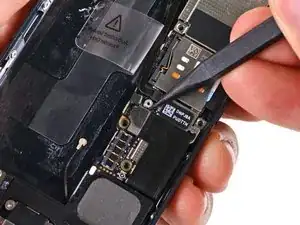

Острым концом диэлектрической лопатки аккуратно отключите коннектор антенны Wi-Fi от нижней части материнской платы.

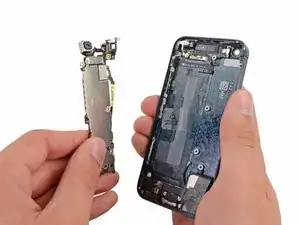

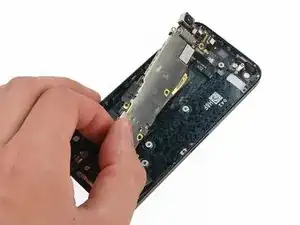

Удалите материнскую плату.

Аккуратно потяните динамик от шлейфа коннектора Lightning.

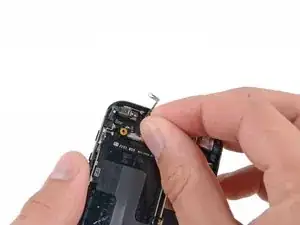

Аккуратно удалите кабель заземления с края разъёма наушников.

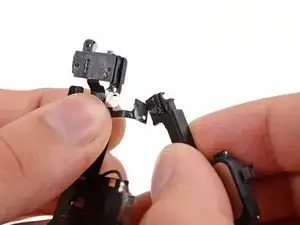

Take care not to lose the plastic gasket between the headphone connector and the outer shell. While aligning the headphone connector, make sure to align this gasket correctly.

Удалите два винта, фиксирующих держатель вибромотора:

Крестовой 2,3 мм

Крестовой 1,7 мм

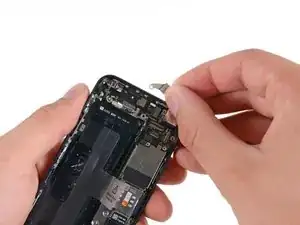

Удалите держатель вибромотора.

Удалите крестовой винт 1,6 мм, крепящий вибромотор к внутренней части верха корпуса.

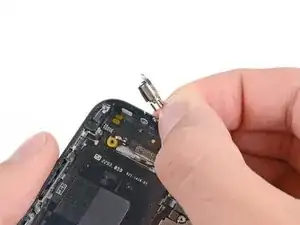

Удалите вибромотор.

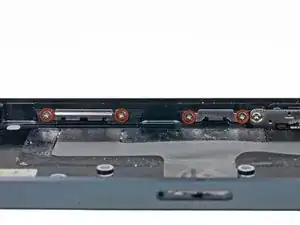

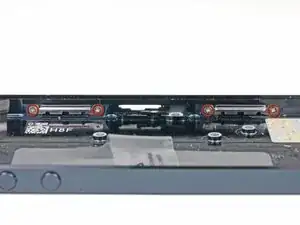

Удалите восемь крестовых винтов 1,3 мм, фиксирующих зажимы передней панели на задней части корпуса.

Удалите четыре зажима передней панели.

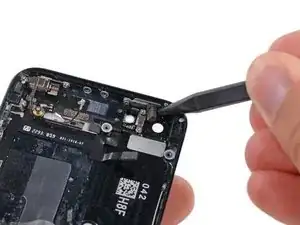

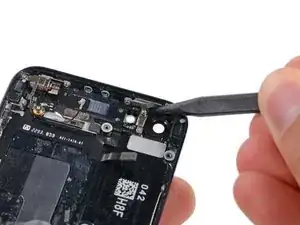

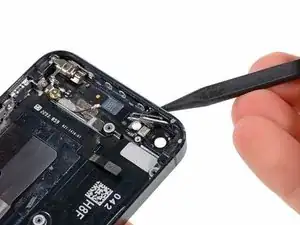

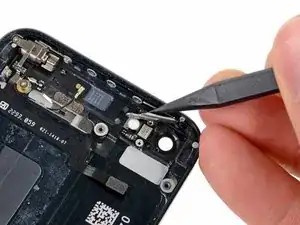

Острым концом диэлектрической лопатки удалите резиновый амортизатор из-под кнопки питания.

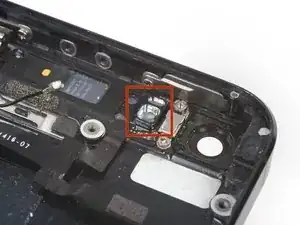

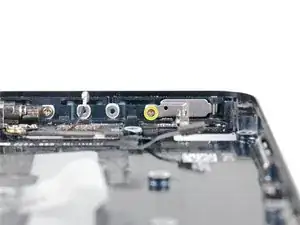

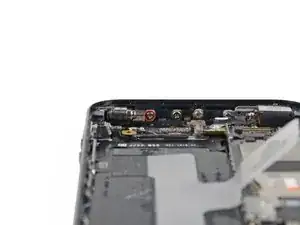

Удалите винты между окнами вспышки и задней камеры:

Один 2,9 мм винт типа standoff

Один крестовой винт 1,6 мм

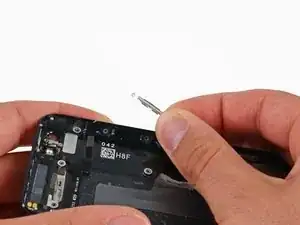

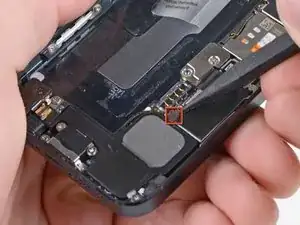

Удалите один крестовой винт 1,9 мм (Philips), фиксирующий держатель кнопки питания на корпусе.

Удалите металлический держатель кнопки питания.

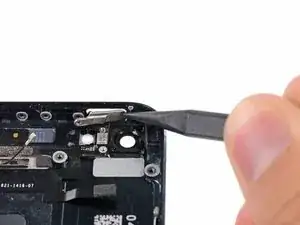

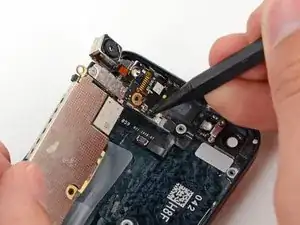

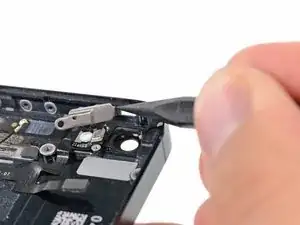

Острым концом диэлектрической лопатки откиньте металлический держатель от верхней части корпуса.

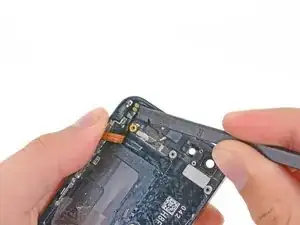

Нажмите снаружи на кнопку питания острым концом лопатки.

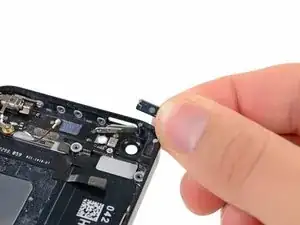

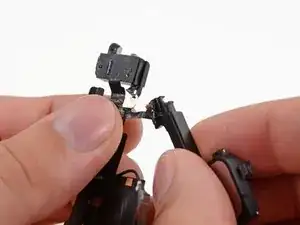

Удалите кнопку питания.

Пластиковой лопаткой сдвиньте держатель кнопки питания вверх и влево, чтобы освободить его от металлической петли-фиксатора.

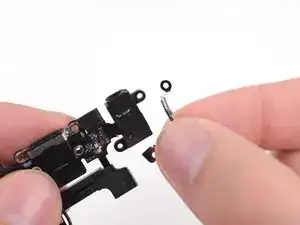

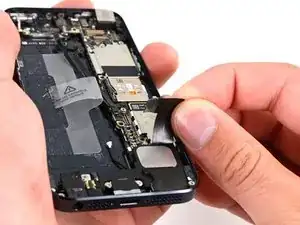

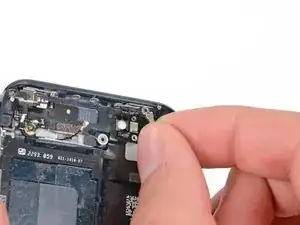

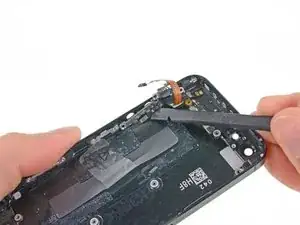

Плоским концом лопатки приподнимите шлейф, чтобы освободить его от фиксирующего клея.

Продолжайте поддевать шлейф около кнопок управления громкостью.

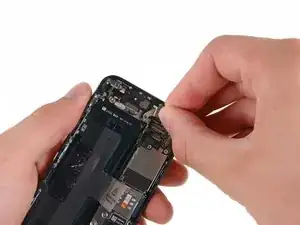

Удалите шлейф.

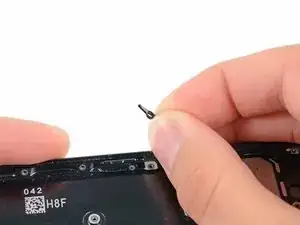

Удалите крестовой винт 2,0 мм, фиксирующий рычаг вынимания SIM-карты.

Удалите рычаг вынимания SIM-карты.

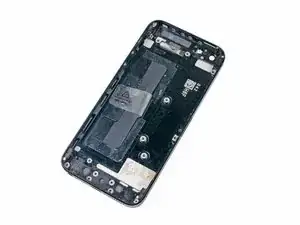

Осталась "голая" задняя часть корпуса.
