Acer Aspire One D257 Wlan Karte Austausch

Geschrieben von: Claes
  • Kommentare: 4
Acer Aspire One D257 Wlan Karte Austausch

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

10 Minuten

Einleitung

Hier wird gezeigt wie man die Wlankarte ausbaut.

  1. U6eCwAYAdJrZ3u2v

    • Leg das Netbook so, daß die Rückseite nach oben schaut.

  2. UnBOdPrXLLgqj5mq

    • Schieben den rechten Schlossriegel in die rechte Position wobei links von ihm ein rotes Feld sichtbar wird.

  3. f3oPCUP6ZcI1DQgo

    • Jetzt den linken Schlossriegel der mit einer Spannfeder versehen ist nach links schieben und dort festhalten. Dann mit der anderen Hand das Akku nach unten rausziehen.

    • Bei der Montage vom neuen Akku einfach wieder reinschieben und den rechten Schlossriegel schließen indem er nach links verschoben wird und das rote Feld verdeckt wird.

  4. eW6axNNyALAwlXIw
    eW6axNNyALAwlXIw
    tSYKJmRnErPDFKlv

    • Netbook öffnen und den Jimmy oben ansetzen und von links nach recht schieben sollten dies etwas schwierig sein kann man gerne einen Metallspatel zur Hilfe nehmen um die Plastikriegel die die Tastatur festhalten nach Innen zu drücken.

    • An den zwei Seiten sind je eine Plastiknase die die Tastatur festhält. Sind all diese gelöst einfach Tastatur nach oben zu einem winkeln.

    There are little spring loaded lock bolts. Push them away from the keyboard.

    darsie -

  5. DwLdS1NmhRIAPsum

    • Jetzt nur noch das breite Bandkabel von der Tastatur am Netbook lösen indem der braune breite Hebel nach oben gekippt wird.

    Lets see, the most delicate operation of all- flexible flat cable removal- and you say open it till loose. How ? Is the type of retainer that moves backwards, flips up or has side clips. Guess wrong and you are buying a new motherboard. Of course that could be the point of the ommission

    John Dawson -

    The hinge lock flips up.

    darsie -

  6. XnXAfpxdKYZSOpRM

    • Jetzt die Schrauben entfernen wo "Door" steht, sind 5 Stück.

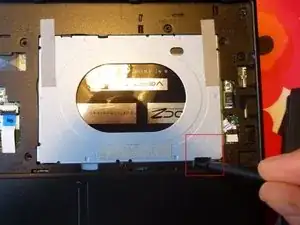

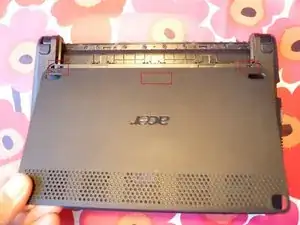

  7. jwLdPy5WSN6MRUGn
    jwLdPy5WSN6MRUGn
    NQhfGRvaQCEMFOEt

    • Jetzt mit einem Plastikspatel oder einem flachen Schraubendreher da nach unten drücken wo "Door release" steht.

    • Jetzt kann vorsichtig auf der Rückseite der Deckel abgenommen werden.

    • Bei dem Zusammenbau zusehen, dass die Nasen auf der Unterseite in die Öffnungen geschoben werden und dann den Rest gegen die Unterseite drücken.

    Push "down", through the laptop towards the back. You're literally (carefully) kicking out the back door. There's an arrow pointing towards the large screwdriver receptacle. Not that direction, as in pushing the receptacle sideways in the arrow direction. Stab the laptop.

    darsie -

  8. grxgQJxPqbbgdfKh

    • Netbook umdrehen so, daß wir die Unterseite sehen.

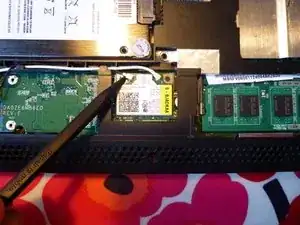

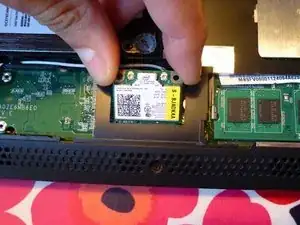

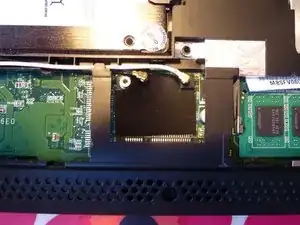

  9. iwxPIFIHj4A4BjEL
    iwxPIFIHj4A4BjEL
    wXjcb5XGAw5n2Gox
    bdUaQWB4A2hrb54f

    • Mit einem anti-statischen Spatel die Antennenstecker vorsichtig von den Kontakten entfernen.

    • Die Schrauben lockern um dann die Wlankarte aus dem Schacht zu heben.

    • Jetzt kann man einen neue oder bessere Wlankarte einbauen. Hier ist eine Dualband AC Karte von Intel verbaut worden AC 7260.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
