Acer Nitro 5 AN515-53-55G9 SSD tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

15 Minuten

Einleitung

Benutze diese Anleitung, um die SSD im Acer Nitro 5 AN515-53-55G9 auszutauschen. Dieser Laptop enthält eine vorinstallierte SSD, in dieser Anleitung wird gezeigt, wie die SSD durch eine neue ersetzt wird.

  1. WUiSr2CjeCX2ZBEL
    WUiSr2CjeCX2ZBEL
    ja3RaKWdaUTSbD2U
    kAvO4MgtBy3eMviV

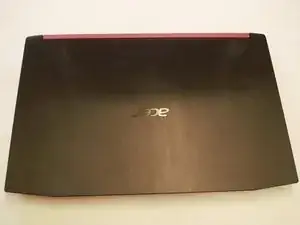

    • Stell sicher, das der Laptop ausgeschaltet ist und vom Stromnetz getrennt ist, bevor du mit dem Austausch beginnst.

    • Drehe den Laptop so um, dass man die Unterseite sieht.

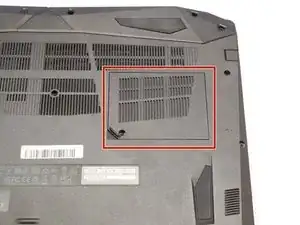

    • Finde jetzt die Arbeitsspeicherklappe auf der Unterseite des Gerätes.

  2. 5RMoNfLpSVYDHCRV
    5RMoNfLpSVYDHCRV
    qkJrsRLvDtddaJle
    5irWLvpMnh1a46iE

    • Benutze einen Kreuzschlitzschraubendreher #0, um die 9 mm Schraube in der unteren linken Ecke von der RAM-Speicherabdeckung zu entfernen.

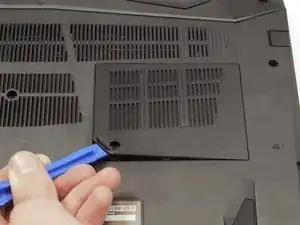

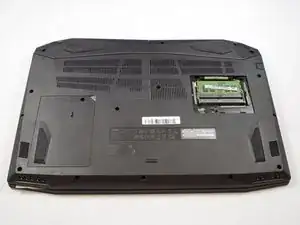

    • Entferne nun die RAM-Speicherabdeckung, indem du die Klappe mit einem Spudger aufhebelst.

  3. iatldYlgcXqKEYx2
    iatldYlgcXqKEYx2
    HOT5MWQOfXJCI3pF
    QhbTH3f1E4ULba6W

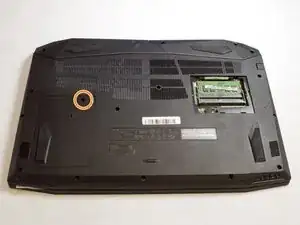

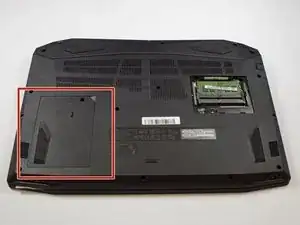

    • Finde die Festplattenabdeckung auf der linken Seite des Laptops.

    • Entferne die Schraube mit einem Kreuzschlitzschraubendreher #0.

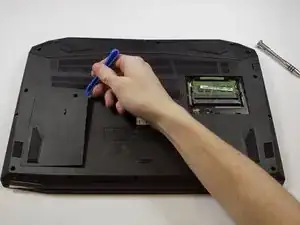

    • Mit einem Spudger kannst du nun die Abdeckung anheben.

  4. CGIICOfEMJHqfgE4

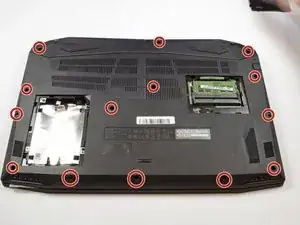

    • Verwende einen Kreuzschlitzschraubendreher #0, um die 9 mm Schrauben zu entfernen. Diese Schrauben halten die Rückseite des Laptops fest.

    • Löse die Schrauben von der Festplatte und entferne die Festplatte aus dem Gerät.

  5. Mi1xOygrjqfh4yhZ
    Mi1xOygrjqfh4yhZ
    CRFoNjrrOVoiDQCf
    AdRCh5fXCogPbpMr

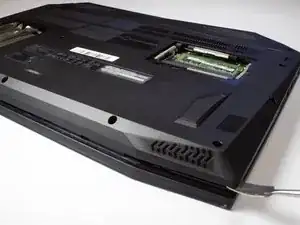

    • Die Festplatte muss unbedingt ausgebaut sein, bevor du das Gerät öffnest. Wenn du das Gehäuse öffnest ohne die Festplatte auszubauen, können das Kabel sowie weitere Komponenten kaputt gehen.

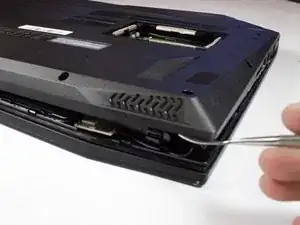

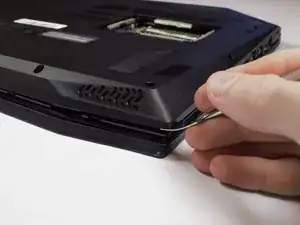

    • Entferne jetzt vorsichtig die Rückseite, indem du dich vorsichtig um alle Kanten herumarbeitest.

    • Versuche nicht die Rückseite mit Gewalt zu entfernen. Du könntest sonst die Rückseite beschädigen.

  6. dSWO3JklKQAZlHSs
    dSWO3JklKQAZlHSs
    eMDDJKsjbVhRfMmc

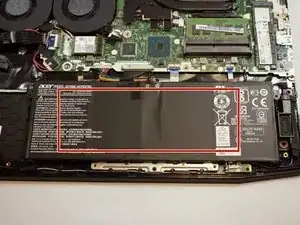

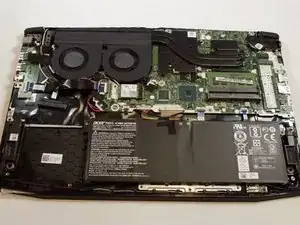

    • Wenn du die Rückseite entfernt hast, sieht es so aus.

    • Aus dieser Sicht befindet sich der Akku in der unteren Mitte des Laptop.

    One part you missed was to tell everyone that the HDD would still be attached to the back shell. I removed the shell and promptly ripped out my HDD cable. Now having to order a new cable…

    Mike Nitchie -

  7. ZsvtbppCyPMBIDSs
    ZsvtbppCyPMBIDSs
    FMPsT6ZnAYoISwri
    dTXYJGoHrLRfPxBv

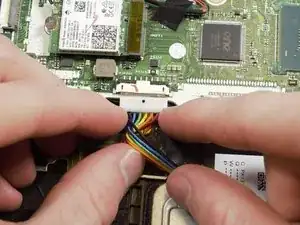

    • Finde den Stecker, der den Akku mit dem Mainboard verbindet.

    • Benutze deine Finger, um den Stecker aus dem Anschluss zu schieben.

  8. jPWGGm3UFb2Kqksa

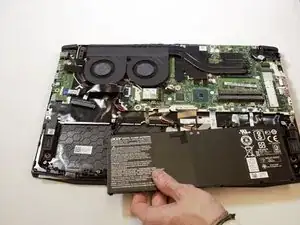

    • Entferne nun den Akku aus dem Laptop.

  9. He3HYwVCVLl2OHJM
    He3HYwVCVLl2OHJM
    3fyBmj62UqtZLXHY

    • Lokalisiere die SSD, die sich in der oberen rechten Ecke des Laptops befindet.

  10. FKYDKcBYD5QQOxNC
    FKYDKcBYD5QQOxNC
    aUMCPw1a3ijK2iNd
    vjUmWdCinbOFdMPD

    • Benutze einen Kreuzschlitzschraubendreher #0, um die 3 mm Schraube zu entfernen, welche die SSD festhält.

    • Die SSD kommt dann schräg aus, sobald du die Schraube entfernt hast.

  11. 6Dk3sADHLY5wjMve

    • Ziehe die SSD aus dem Slot.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
