Alienware 17 R2 Akku tauschen

Geschrieben von: Luis Garcia
  • Kommentare: 4
Alienware 17 R2 Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Mithilfe dieser Anleitung kannst du einen defekten Akku austauschen.

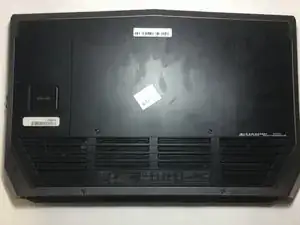

  1. pnpnigTpTKqnuEhv

    • Entferne das Netzteil vom Laptop.

    • Drehe deinen Laptop um und lege ihn auf eine stabile Oberfläche.

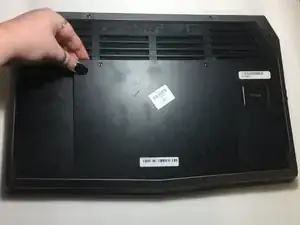

  2. n2Zrho3MXAY3ZLMM
    n2Zrho3MXAY3ZLMM
    BZZlhdrtOSwco4Qs
    NZ4aZIKhrLVUjQYR

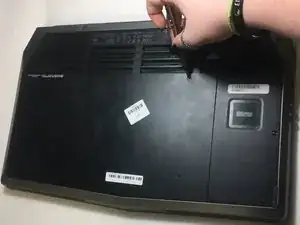

    • Entferne die Schrauben an der Zugangsklappe.

    • Ziehe die Zugangsklappe nach oben und schiebe sie ab.

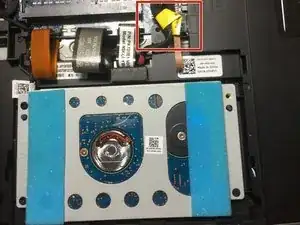

  3. CUrX4YXs1ilKRIdO
    CUrX4YXs1ilKRIdO
    lWIZZD2VwRlUJgLY
    LUybOSSHh15w2NOC

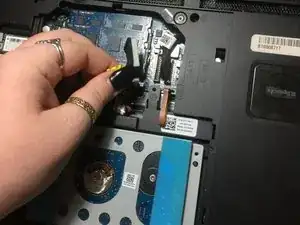

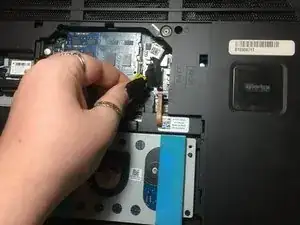

    • Suche nach einem schwarzen Kabel mit gelben Etikett.

    • Entferne nun vorsichtig dieses schwarze Kabel mit gelbem Etikett.

    • Dadurch wird der Akku abgetrennt.

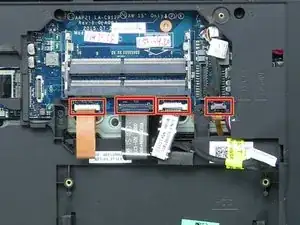

  4. GloF6joWh3YntXjP

    • Entferne die vier Kabel vom Motherboard.

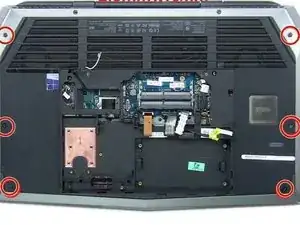

  5. SoQCNL2QxU3DRUQV
    SoQCNL2QxU3DRUQV
    JENPjQ24WWKSoX6D
    Ct4dCrRYXynhZYBG

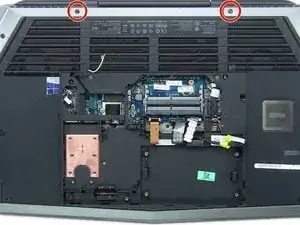

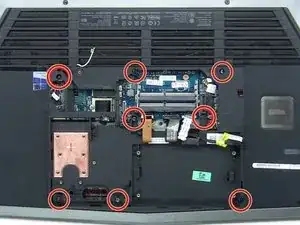

    • Entferne die Schrauben der Handballenauflage.

    • Acht 2,5mm x 8mm

    • Sechs 2,5mm x 10mm

    • Zwei 2,5mm x 18mm

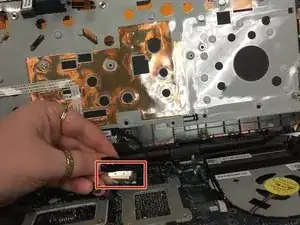

  6. bnY4wnRNiZJ6CfU1
    bnY4wnRNiZJ6CfU1
    Q1wvtHV6sYkBJULK
    gb4IncR6uHwTefKV

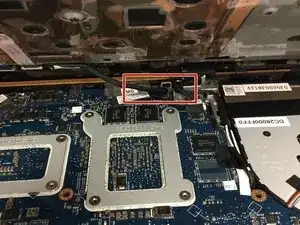

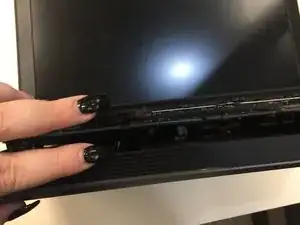

    • Entferne die Handauflage vom Gerät

    • Entferne das Verbindungskabel zwischen Handauflage und dem Laptop

    • Entferne die Handauflage

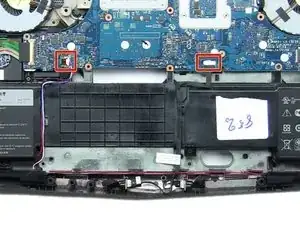

  7. UQeVnoanLQchdRrI

    • Entferne die Kabel vom Laptop.

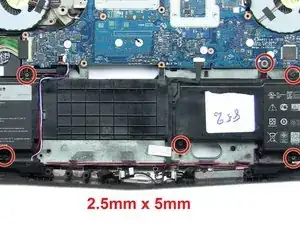

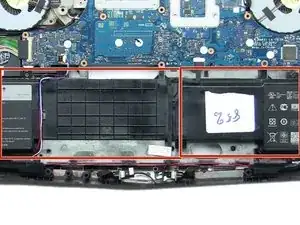

  8. 5RumVm3nrCfWAKHq
    5RumVm3nrCfWAKHq
    Q2MWRc2n4TnGOl2T
    C45kdPwjdHWeuZLc

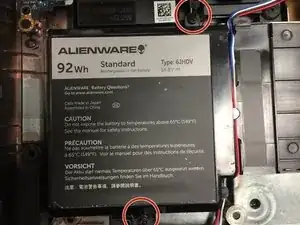

    • Entferne die sechs 2,5 mm x 5 mm Schrauben, mit denen der Akku am Laptop befestigt ist.

    • Hebe nun vorsichtig den Akku an und entferne ihn.

    Where can I get a replacement battery for Alienware mx17 r2? My battery is goosed and I can't seem to find a reliable source

    Alby Augustine -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
