Einleitung
Hier wird der Austausch des Analog zu Digital Konverters gezeigt. Diese Komponente befindet sich auf der LED/Lautsprecherplatine und kann nur mit ihr zusammen getauscht werden.
-
-
Schalte den Echo aus und ziehe den Stecker.
-

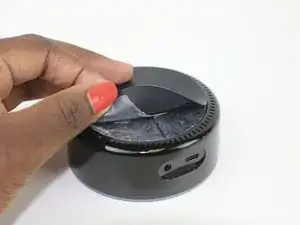

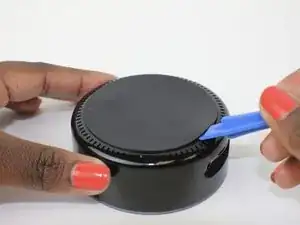

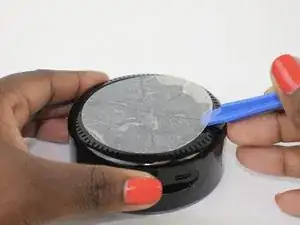

Löse mit einem Plastiköffnungswerkzeug die Gummiauflage am Boden des Gerätes.
-
-
-

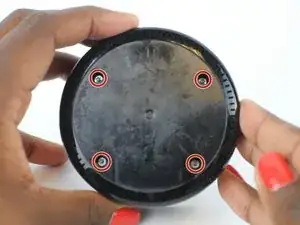

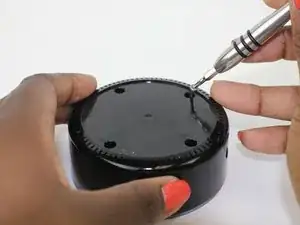

Drehe die vier 1,6 mm Torx T8 Schrauben heraus.
-

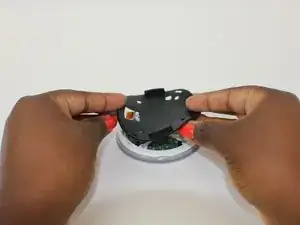

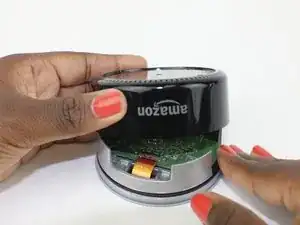

Entferne das untere schwarze zylindrische Gehäuseteil.
-
-
-

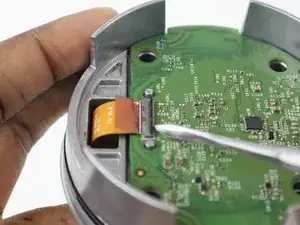

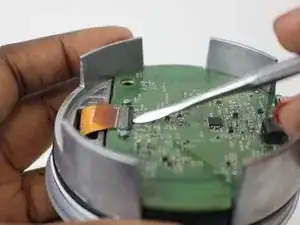

Klappe den Sicherungsbügel am ZIF Verbinder mit dem Spudger hoch.
-

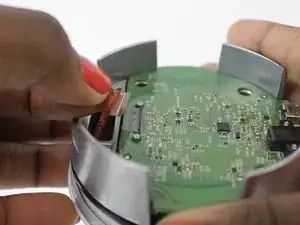

Entferne das Flachbandkabel aus dem Sockel.
-
-
-

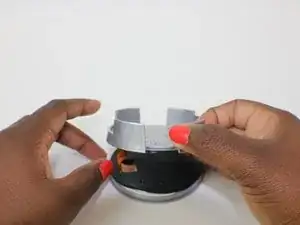

Entferne den silberfarbenen Abstandshalter.
-
Entferne die schwarze Gummischeibe.
-

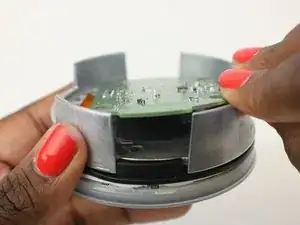

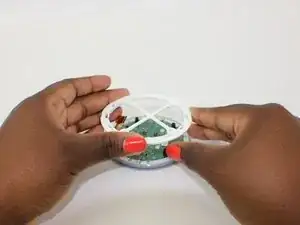

Entferne den weißen Kunststoffrahmen.
-
-
-

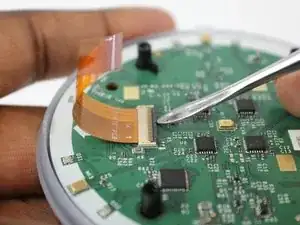

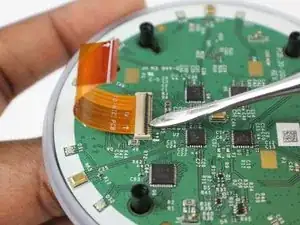

Klappe den Sicherungsbügel am ZIF Verbinder mit dem Spudger hoch.
-

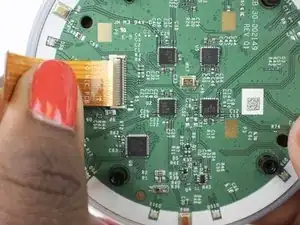

Ziehe das Flachbandkabel aus seinem Sockel auf der Platine.
-
-
-

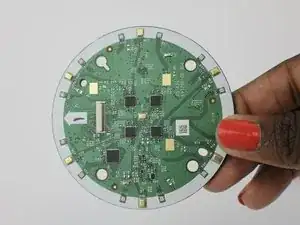

Entferne die LED/Lautsprecherplatine. Auf ihr befindet sich auch der Analog zu Digital Konverter.
-
Zum Zusammenbauen musst du die Schritte in umgekehrter Reihenfolge abarbeiten.
