Amazon Echo Dot 2. Generation WiFi/Bluetooth/Radio/GPS Platine austauschen

Geschrieben von: Alexis White
  • Kommentare: 2
Amazon Echo Dot 2. Generation WiFi/Bluetooth/Radio/GPS Platine austauschen

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

5 Minuten

Einleitung

Hier wird der Austausch der WiFi/Bluetooth/Radio/GPS Platine gezeigt. Alle diese Bauteile befinden sich auf einer Platine und können nicht einzeln getauscht werden.

  1. 4Mf5QuPkTcP5CWmG
    4Mf5QuPkTcP5CWmG
    BMih6SRwKUopOdp5
    sxFxHaYWbTAgnNLT

    • Schalte den Echo aus und ziehe den Stecker.

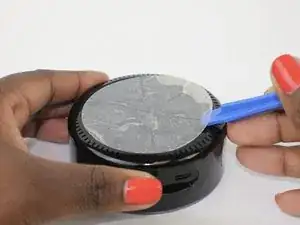

    • Löse mit einem Plastiköffnungswerkzeug die Gummiauflage am Boden des Gerätes.

  2. KhfqlGEJUeyCUTHj
    KhfqlGEJUeyCUTHj
    N5gDNhqfjEAYB624
    sReJtpcqNBOBdWLW

    • Drehe die vier 1,6 mm Torx T8 Schrauben heraus.

    • Entferne das untere schwarze zylindrische Gehäuseteil.

  3. KApPIFKNGTHVKvvJ
    KApPIFKNGTHVKvvJ
    f3YynxYINhtAtpj6
    PMvXWVVdeTQL6FUV

    • Klappe den Sicherungsbügel am ZIF Verbinder mit dem Spudger hoch.

    • Entferne das Flachbandkabel aus dem Sockel.

  4. XUDb4KwCEfKJ1UdG

    • Entferne die Hauptplatine.

Abschluss

Zum Zusammenbauen musst du die Schritte in umgekehrter Reihenfolge abarbeiten.
