Amazon Echo LED/Mikrofonplatine austauschen

Löse den Gummifuß vom Boden des Echo.

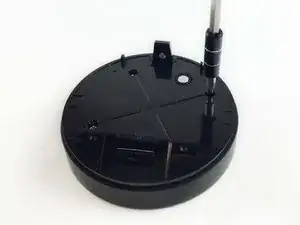

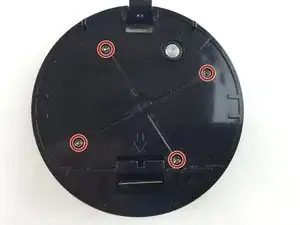

Entferne die vier 42,8 mm Torx T10 Schrauben am Boden des Echo.

Hebe vorsichtig die Platte mit der Platine hoch. Sei vorsichtig und löse noch keine Kabel von der Platine.

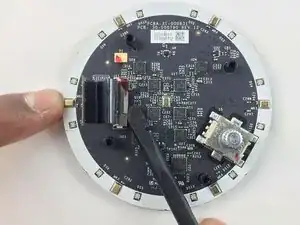

Löse vorsichtig mit einer Pinzette die beiden Stecker an den roten und schwarzen Kabeln aus ihren Sockeln auf der Platine.

Hebe den Sicherungsbügel aus Plastik am ZIF Verbinder des Flachbandkabels zur Platine hoch.

Ziehe das Flachbandkabel aus dem Sockel. Die Platine sollte nun frei sein.

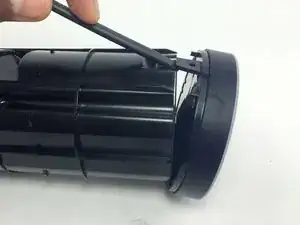

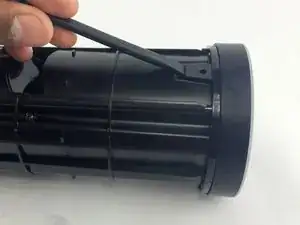

Drücke die beiden Plastikrasten auf der Platte mit dem Spudger zurück.

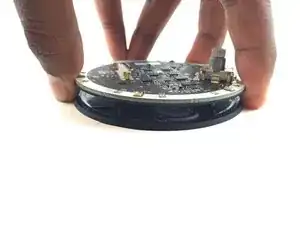

Hebe die Platine an und weg von der Platte.

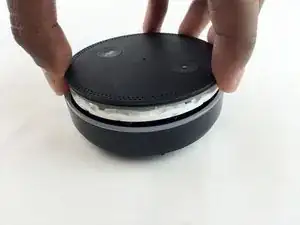

Entferne die Plastikplatte am Boden. Entferne dann die Verkleidung.

Löse die Textilummantelung des Echo.

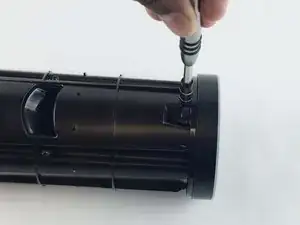

Entferne die vier 9,7 mm Torx T10 Schrauben.

Hebe die braunen und schwarzen Sicherungsbügel der ZIF Verbinder an den Enden der Hauptplatine hoch.

Ziehe die beiden Flachbandkabel aus den Verbindern auf der Hauptplatine.

Hebe die Hauptplatine aus dem Echo.

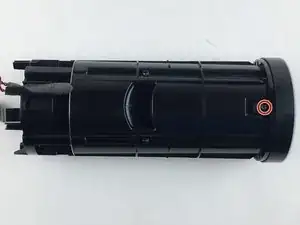

Entferne die 9,7 mm T10 Torx Schraube auf der gegenüberliegenden Seite des Echo.

Löse die Rasten und entferne die Einheit mit dem Lautstärkering.

Drehe die vier 9,7 mm Torx T9 Schrauben auf der Rückseite der Einheit mit dem Lautstärkering heraus.

Drehe die Einheit herum und hebe die Platte mit den Tasten heraus.

Drehe die Platte herum und entferne das schwarze Zahnrad und den weißen Kunststoffring.

Löse die braune Sicherung am ZIF Verbinder und ziehe das Flachbandkabel aus dem Sockel.

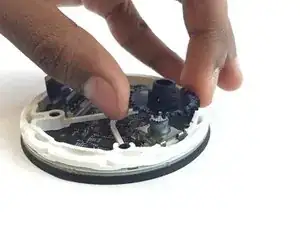

Hebe die LED/Mikrofonplatine von der Platte weg.
