Apple 30-Pin-auf-USB-Kabelstecker reparieren

Nimm eine Stecknadel mit einem Kunststoffkopf. Lege die Spitze auf eine flache, strapazierfähige Oberfläche (z. B. eine kalte Meißelklinge) und klopfe mit einem Hammer darauf, um sie abzuflachen. Dies sollte nur 5 bis 10 Schläge erfordern. Achte darauf, dass die Klinge flach und die Kante glatt ist.

Der 30-polige Steckverbinder besteht aus drei Teilen: 1) dem äußeren Kunststoffgehäuse, 2) der mittleren Kunststoffhülse und 3) dem inneren Metallstecker.

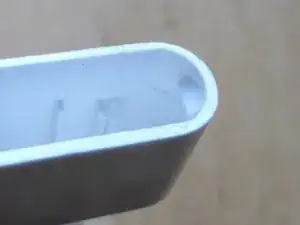

Die mittlere Hülse hat an beiden abgerundeten Enden eine vorstehende Kante.

Der äußere Steckverbinder hat einen entsprechenden Kunststoffhöcker, der unter der Hülsenkante einrastet, um sie zusammenzuhalten.

Mach eine Tiefenführungsmarkierung auf dem in Schritt 1 hergestellten Werkzeug.

Die Markierung sollte 3 mm von der Spitze des Werkzeugs entfernt beginnen.

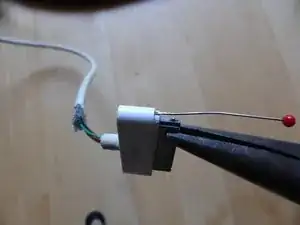

Setze das dem Werkzeug zwischen Außenschale und mittlerer Hülse an einem Ende des Verbinders ein, bis die Tiefenmarkierung erreicht ist.

Der Kunststoffkopf des Werkzeugs ist sehr hilfreich, damit genügend Druck ausgeübt werden kann.

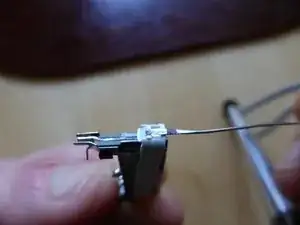

Sobald das Werkzeug die gewünschte Tiefe und Position erreicht hat, kann diese Seite der Hülse und des Verbinders gelöst werden.

Entferne das Werkzeug und wiederhole den Vorgang auf der anderen Seite der Schale. Achte darauf, dass du dabei die erste Seite nicht wieder in die Schale drückst.

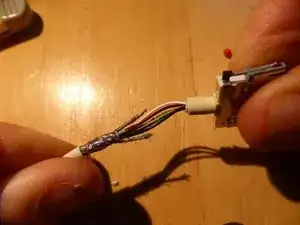

Sobald beide Seiten gelöst sind, schiebe die Außenhülle über das Kabel.

Ein Apple-Kabel hat einen viel robusteren 30-poligen Stecker als billigere Nicht-Apple-Kabel. Auf der Rückseite des Apple-Steckers sind 2 Platten aufgelötet - eine oben und eine unten. Billigere Stecker haben diese Abschirmungsplatten nicht.

Ein Apple-Kabel besteht aus: 1) 4 Drähten, 2) einem zugentlastenden Strang, 3) einem Abschirmungsgeflecht um die Drähte und den zugentlastenden Strang, 4) einer äußeren Hülle.

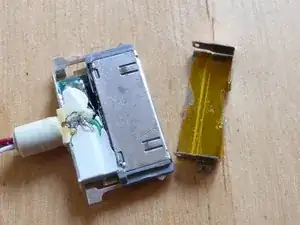

Der Zugang zur Platine mit den Drahtanschlüssen erfolgt durch Abnehmen der Platte mit den 2 kleineren Lötstellen fast an den Ecken des Abschirmblechs.

Halte die beiden Lötstellen heiß und setze ein Messer mit flacher Klinge vorsichtig zwischen Abschirmplatte und Stecker ein, um die darunter liegenden Drähte nicht zu zerschneiden, bis sich die Platte löst.

Hier muss nur die Abschirmung repariert werden.

Schlitze die äußere Zugentlastung vorsichtig auf.

Heble die innere Zugentlastung hoch.

Setze ein Stück Kabel ein, z. B. einen Strang eines Kabels der Kategorie 5.

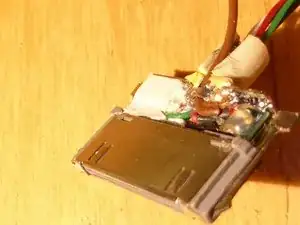

Löte den Draht an die richtige Klemme.

Löte das andere Ende an die ausgefranste Abschirmung.

Prüfe, ob die Abschirmung zwischen dem 30-poligen Stecker und dem USB-Stecker durchgängig ist. Der Widerstand sollte deutlich weniger als 1 Ohm betragen.

Teste auf Kurzschlüsse zwischen den 4 Stiften des USB-Anschlusses. Es sollten keine vorhanden sein.

Umwickele die Drähte leicht mit Isolierband.

Bringe die Abdeckplatte wieder an.

Bringe die mittlere Hülse an.

Schiebe die äußere Hülse über den Stecker.

Wickele das Isolierband von der Rückseite des Gehäuses über die Drähte, bis es etwa 5 cm lang ist, und verringere dabei die Überlappung. Dies fungiert als externe Zugentlastung.
