Einleitung
Das Apple Thunderbolt Display ist mit drei Lautsprechern ausgestattet, die unabhängig voneinander ausgetauscht werden können. Dadurch kannst du genau den defekten Lautsprecher einzeln austauschen.
-
-
Lege das Display mit der Bildschirmseite nach oben ab.
-
Bringe die Saugheber auf beiden Seiten oben fest am Bildschirm an.
-
Die Glasscheibe ist am restlichen Bildschirm mit kleinen Magneten befestigt. Hebe langsam an, bis sie sich ablöst.
-
-
-
Fasse den Stecker des ersten Kabels (das, was am weitesten von dem mit Schrauben befestigten entfernt ist) an und ziehe ihn langsam heraus.
-
-
-
Um an den Stecker vom nächsten Kabel, direkt neben dem eben gelösten, zu gelangen, musst du erst an einem Stück Klebeband an einer Metallleiste ziehen.
-
Benutze das Klebeband als Griff und klappe die Metallleiste herum.
-
Fasse dann den Stecker und ziehe ihn langsam aus dem Anschluss auf dem Logic Board ab.
-
-
-
Fasse behutsam den Stecker auf der anderen Seite des Logic Boards unten an und ziehe ihn vom Board ab.
-
-
-
Links vom mittleren Lautsprecher (das große Bauteil in der Mitte des Gerätes) befinden sich einige Kabel.
-

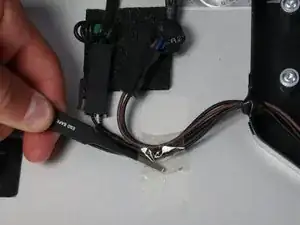

Entferne mit einer Pinzette den Klebestreifen von den drei Kabeln.
-
Rechts von diesem Klebestreifen muss ein Stück schwarzes Isolierband entfernt werden.
-
Entferne das Isolierband mit einer Pinzette.
-
-
-

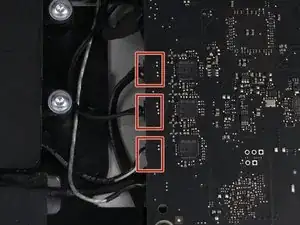

Rechts vom mittleren Lautsprecher ist das Logic Board. Hier befinden sich auch die drei Stecker an den Lautsprecheranschlüssen, die gelöst werden müssen.
-
-
-
Um den rechten Lautsprecher abzutrennen, muss der mittlere Stecker gelöst werden.
-

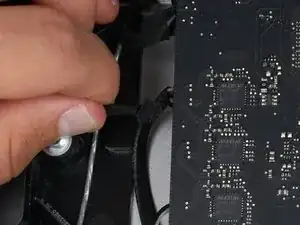

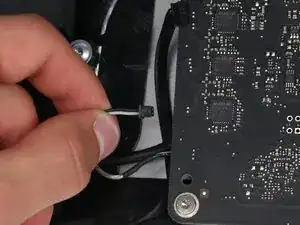

Ziehe zum Ablösen den Stecker behutsam aus dem Anschluss auf dem Logic Board heraus.
-
-
-
Um den linken Lautsprecher abzutrennen, muss der obere Stecker gelöst werden.
-

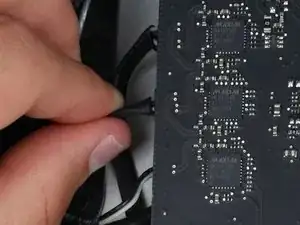

Ziehe zum Ablösen den Stecker behutsam aus dem Anschluss auf dem Logic Board heraus
-
-
-
Der untere Stecker gehört zum mittleren Lautsprecher und hat ein schwarzes und ein weißes Kabel.
-

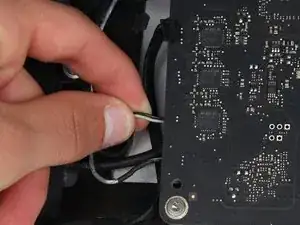

Ziehe zum Ablösen den Stecker behutsam aus dem Anschluss auf dem Logic Board heraus
-
-
-

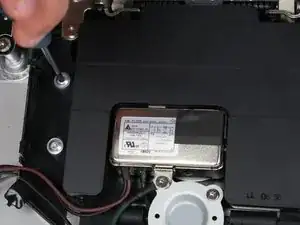

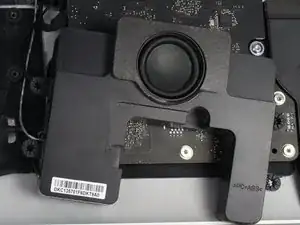

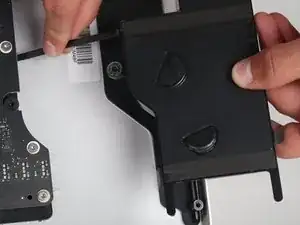

Um den mittleren Lautsprecher auszubauen, müssen vier Schrauben entfernt werden.
-

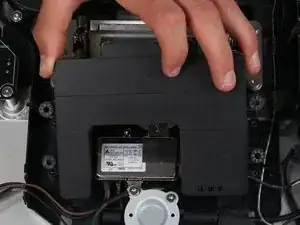

Entferne die vier TR10 Schrauben und hebe den Lautsprecher aus seinem Sitz heraus.
-
-
-
Der linke Lautsprecher ist mit zwei Schrauben befestigt.
-

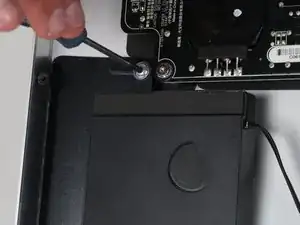

Drehe die beiden TR10 Schrauben heraus.
-
-
-

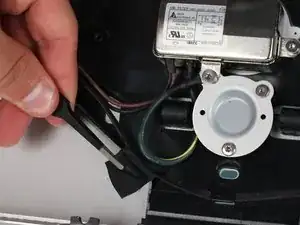

Verfolge das Kabel vom linken Lautsprecher bis du an das Stück schwarzes Klebeband gelangst.
-

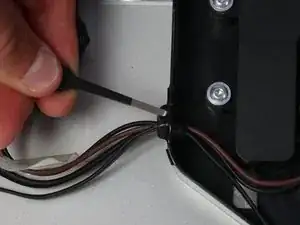

Entferne das Klebeband mit einer Pinzette vom Kabel.
-

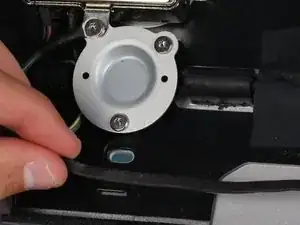

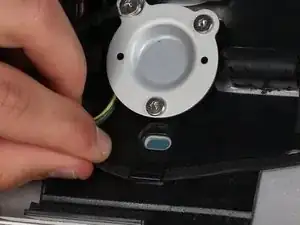

Folge dem Kabel weiter und löse es aus den zwei Haken, mit denen es am Gehäuse befestigt ist.
-
-
-

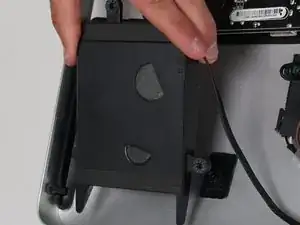

Kippe den Lautsprecher beim Herausheben zur Seite, damit du ihn aus der Lasche unten rechts herausziehen kannst.
-
Jetzt kannst du den Lautsprecher austauschen.
-
-
-

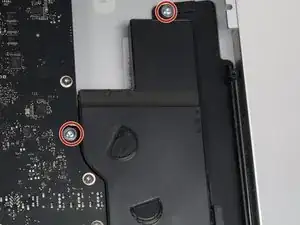

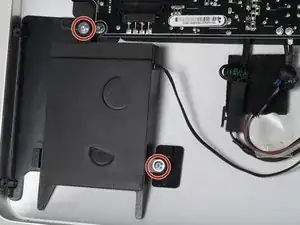

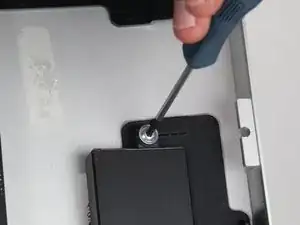

Der rechte Lautsprecher ist mit zwei Schrauben befestigt. (Eine oben und eine links)
-
Entferne die beiden TR10 Schrauben.
-
-
-
Der rechte Lautsprecher wird von zwei Laschen festgehalten. (Eine unten rechts und eine unten links)
-

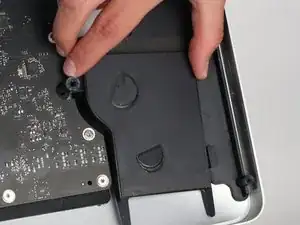

Ziehe den Lautsprecher vorsichtig nach oben heraus. So kannst du auch den dritten Lautsprecher austauschen.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
