Aquaris M5 Daughterboard ersetzen

Führe ein iFixit Opening Tool zwischen dem Mittelrahmen und der Rückabdeckung des Smartphones ein.

Bewege das Opening Tool entlang der Kante zur Unterseite des Telefons um die Plastikklammern zu lösen.

Bewege das Opening Tool wieder zur Oberseite des Telefons um alle verbleibenden Plastikklemmen zu lösen.

Bewege das Opening Tool um die Ecken und entlang der Oberseite um auch diese Klemmen zu lösen.

Greife die Rückabdeckung an der gelösten Kante.

biege die Rückabdeckung vorsichtig hin und her, um die verbleibenden Klemmen zu lösen.

Nimm die Rückabdeckung ab.

Drehe die zehn schwarzen 4mm Phillips #00 Schrauben aus dem Mainboardschild.

Drehe die goldene 3,4mm Philipps #00 Schraube in der Mitte der rechten Kante aus dem Mainboardschild.

Führe die flache Seite eines Spudgers zwischen Mainboardschild und Mittelrahmen des Smartphones ein.

Dreh den Spudger, um den Mainboardschild aus dem Gehäuse zu hebeln.

Nimm den Mainboardschild aus dem Gehäuse.

Verwende einen Spudger, um das Flachbandkabel des Akkus vom Mainboard zu lösen.

Löse die durchsichtige Klebefolie an der unteren Seite des Akkus.

Zieh den Akku an der Klebefolie nach oben um ihn aus dem Smartphone zu heben.

Drehe die sieben 4mm Phillips #00 Schrauben heraus, die den Lautsprecher am Rahmen befestigen.

Führe das flache Ende eines Spudgers in die Kerbe an der rechten Seite des Lautsprechers ein.

Hebel den Lautsprecher mit dem Spudger aus dem Gehäuse.

Greife den Lautsprecher und nimm ihn aus dem Smartphone.

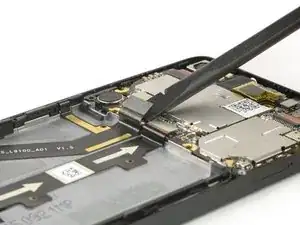

Verwende das flache Ende eines Spudgers, um das Flachbandkabel des Daughterboards vom Mainboard zu trennen.

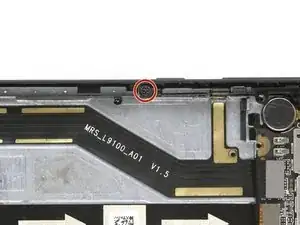

Drehe die schwarze Phillips #00 Schraube heraus, die Lautstärkewippe und Powerknopf am Rahmen hält.

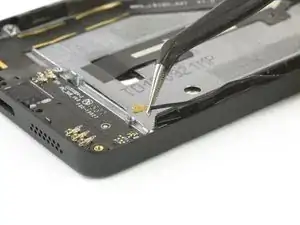

Verwende eine Pinzette um das Antennenkabel vom Daughterboard zu trennen.

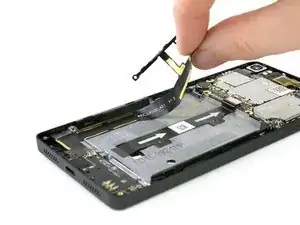

Fasse das Flachbandkabel am Stecker an und zieh es vorsichtig ab.

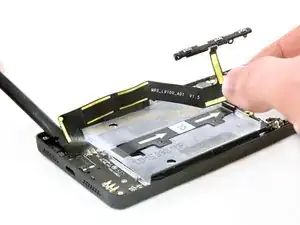

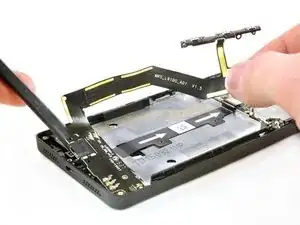

Verwende einen Spudger, um das Daughterboard aus der Vertiefung zu hebeln.

Entferne das Daughterboard.
