Artemide Tolomeo Schalter tauschen

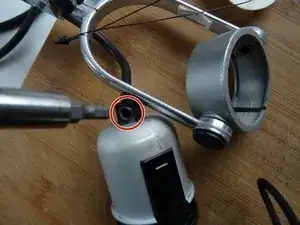

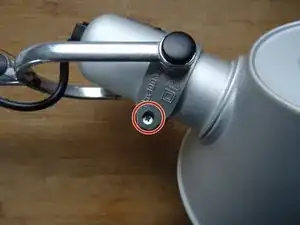

Drehe die Kreuzschlitzschraube an der Spannzwinge heraus. Eventuell musst du die Mutter auf der Gegenseite festhalten.

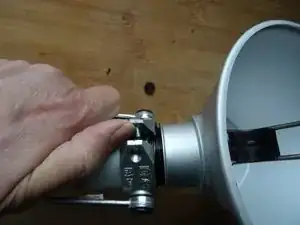

Drücke die Spannzwinge vorsichtig auseinander, benutze eventuell ein geeignetes Werkzeug.

Hebe den gebördelten Rand des Lampenschirms aus der Spannzwinge heraus.

Entferne den Lampenschirm.

Die Abdeckung der Fassung hat ebenfalls einen gebördelten Rand. Hebe die Abdeckung zusammen mit der Fassung aus der Spannzwinge heraus.

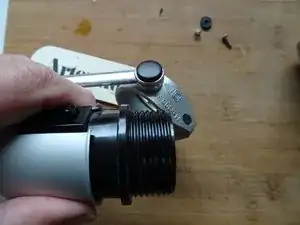

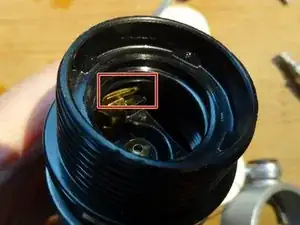

Die Fassung ist oben mit einem breiten Ring befestigt. Dieser Ring ist durch eine kleine Raste aus Messing gegen Herausdrehen gesichert.

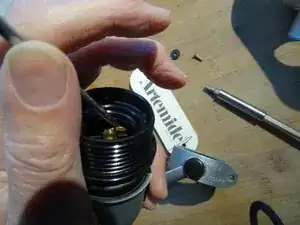

Drücke die Messingraste mit einem kleinen Flachschraubendreher etwa 1 mm zur Mitte der Fassung hin. Verbiege die Messingraste nicht zu stark.

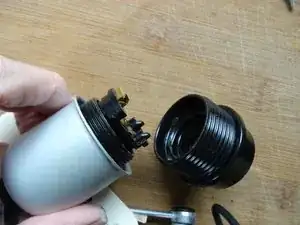

Drehe dann den breiten Ring an der Lampenfassung heraus.

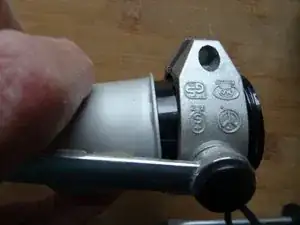

Das Kabel ist durch eine Zugentlastung außen gesichert. Drehe die Inbusschraube aus Kunststoff heraus, bis das Kabel locker ist.

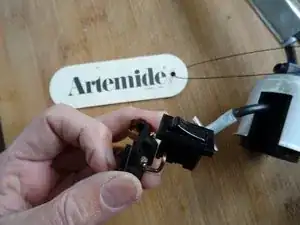

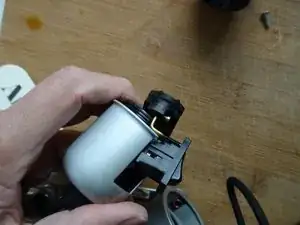

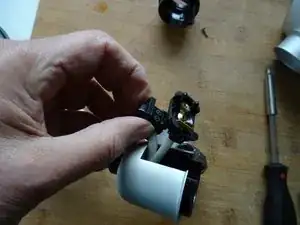

Schiebe die Einheit aus Schalter und Lampenfassung heraus.

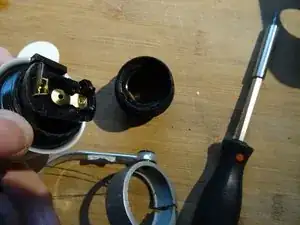

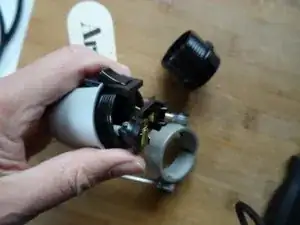

Löse die beiden kleinen Schrauben, mit denen das Innenteil der Fassung und der Schalter an den beiden Stromzuleitungen angeschlossen sind.

Tausche die Einheit aus.

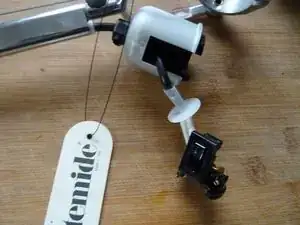

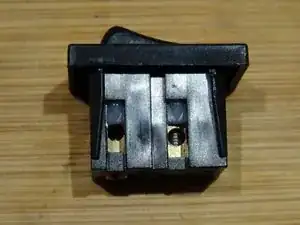

Hier ein Bild des Schalters. Du kannst den kompletten Satz recht teuer von Artemide kaufen, da die Fassung von Hand bearbeitet worden ist. Dies hat den Vorteil, dass du auch gleich die Fassung erneuern kannst.

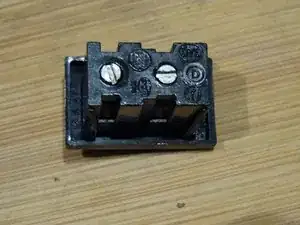

Eventuell findest du den Schalter auch alleine, das ist billiger. Es handelt sich um einen Snap-In-Wippschalter mit Schraubanschluss. Das Ausschnittmaß ist 20 x 14 mm, 15 mm Einbautiefe ab Rahmen. Der Rahmen ist 3 mm hoch mit den Maßen 26x16 mm. Der hier könnte passen.
