Asus K53S disassembly

Geschrieben von: Nilux
  • Kommentare: 4
Asus K53S disassembly

Schwierigkeitsgrad

Moderate

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

    • Akku entfernen

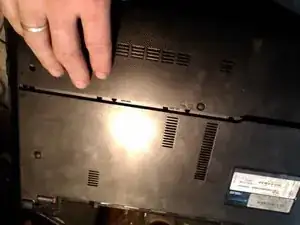

  2. lWOle15GigNENQ6a

    • Deckel / klappe auf der Unterseite entfernen, um an RAM, W-lan und weitere Bauteile zu gelangen

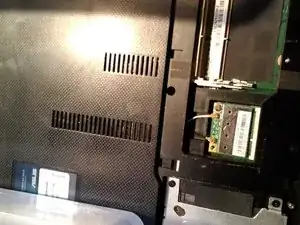

  3. wloXUZdyLORVpUNC

    • schraube lösen

    • Kabel merken und lösen

    Ausbau ist prinzipiell nicht nötig, wenn die W-Lan Karte nicht defekt ist, es reicht die Kabel zu lösen

    Der Wirth -

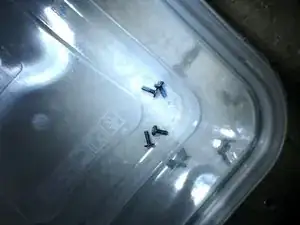

  4. XiMIIsvj54JEquQh
    XiMIIsvj54JEquQh

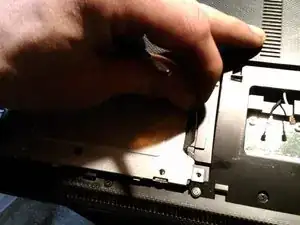

    pnOWQYErxGVPQ1Le

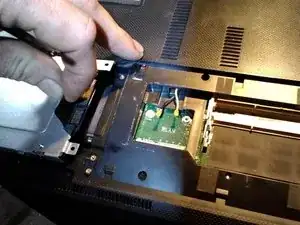

    mwI4XHIHjcurKjVI

    • 4 schrauben lösen

    • hdd an der Lasche nach hinten ziehen

    • dann nach oben raus nehmnen

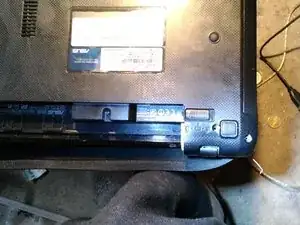

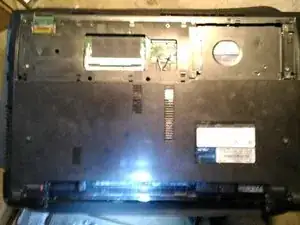

  5. UbmhRocA2veJ5oWO
    UbmhRocA2veJ5oWO
    KJTxGNoxH44BQ1Zp

    • 10x unter eben entfernten Deckel

    • 6x gegenüberliegende Seite

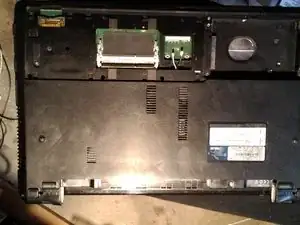

  6. C4TPpA4ZIcTNsXWR

    • 10x unter eben entfernten deckel

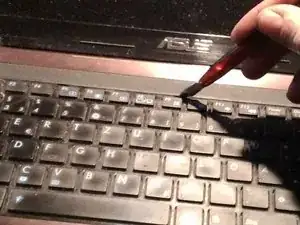

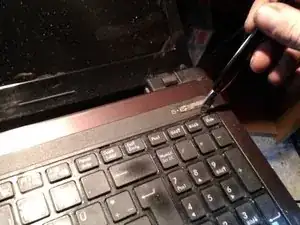

  7. ToWAW4u4OABucUPs
    ToWAW4u4OABucUPs
    JRD3RGtSaaGWCymL

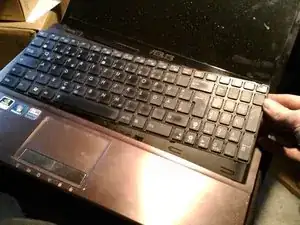

    Wm6jmJTentbQFBIO

    • Siehe bild

    • Achtung flachbandkabel

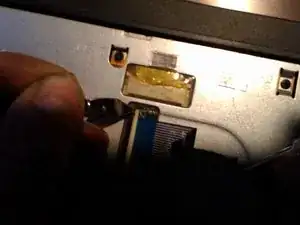

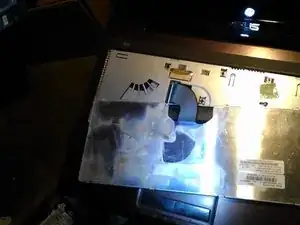

  8. XAoQwajCHnA1tbZg
    XAoQwajCHnA1tbZg
    PJefCCYUnlI5kRsj
    LFtJoyWPWcpvhwvU

    • entf. des kabels

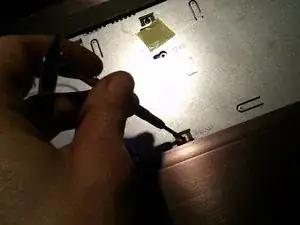

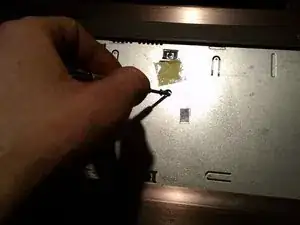

  9. yEUD5e6EQGfOISqB
    yEUD5e6EQGfOISqB
    VOLgwjpBbQB21Wup

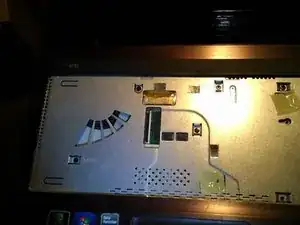

    gZT1S3X1wdOrBMye

    • schraube siehe Bild entfernen

    • 2te auch

    • restlichen. schrauben entfernen

    Da fehlt ein Hinweis, dass man noch die 3 Schrauben entfernen muss, die nach Entfernung des DVD Laufwerks an der Unterseite sichtbar werden. Ebenfalls müssen die Kabel für Touchpad und den Power Knopf entfernt werden (die beiden befinden sich unter den beiden Stellen mit gelbem Klebeband zu sehen in Schritt 9 Bild 3).

    Der Wirth -

Abschluss

To reassemble your device, follow these instructions in reverse order.
