Austausch der Dichtungen im Dampf-/Heißwasserventil

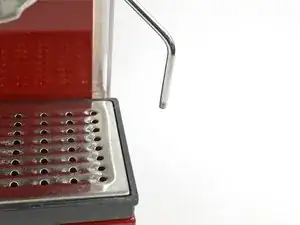

Die Aufschäumdüse abschrauben. Dafür kann ein Engländer verwendet werden.

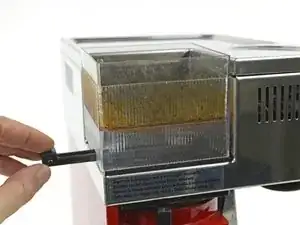

Den Kaffeebohnenbehälter entriegeln und abnehmen.

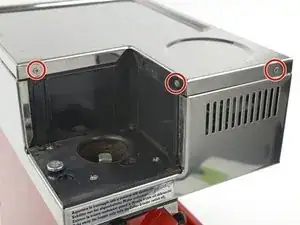

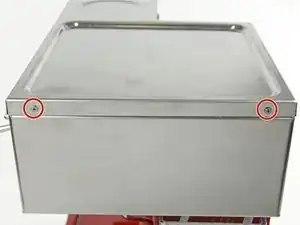

Die fünf PH1 Schrauben an der linken und rechten Seite lösen.

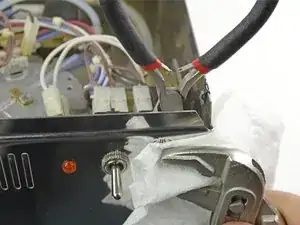

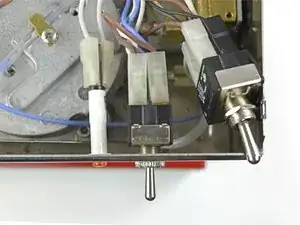

Den rechten Schalter durch Lösen der Schaltermutter ausbauen.

Mit einer kleinen Zange die Kontermutter festhalten.

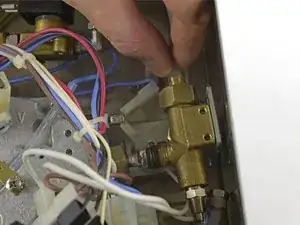

Das Umschaltventil sitzt von oben gesehen an der rechten Gehäusewand.

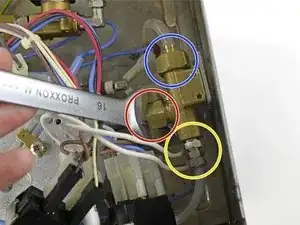

Mutter zur Brühgruppe öffnen. Falls sie festsitzt mit Essigtinktur behandeln und einwirken lassen.

Schlauch zum Siebträger abschrauben.

Ablaufschlauch abziehen.

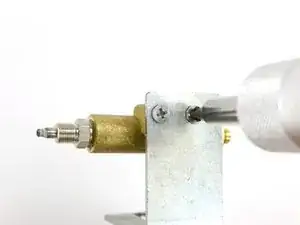

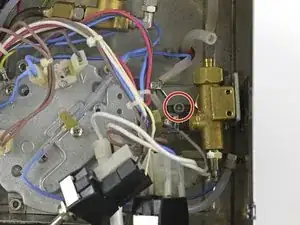

Die Befestigungsschraube mit einem T25 Torxschraubendreher entfernen.

Die Halterung vom Umschlaltventil lösen.

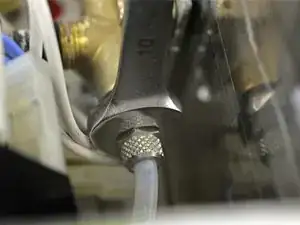

Die Mutter für den Ablaufschlauch lösen.

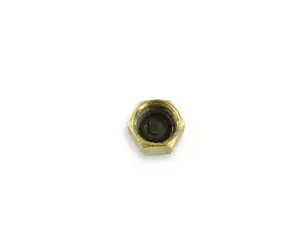

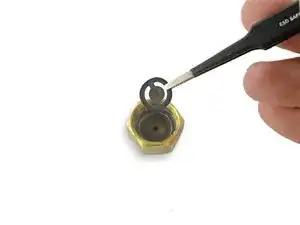

Die Dichtung der Mutter prüfen und ggf. ersetzen

Dichtung mit Silikonfett einfetten.

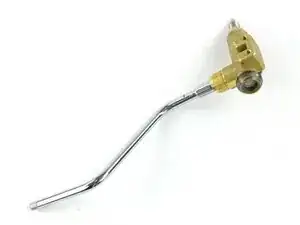

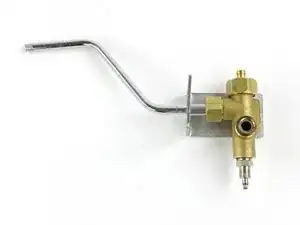

Durch das Drehen der Dampfdüse wird das Ventil betätigt.

Je nach Stellung der Düse wird das Wasser bzw. der Dampf durch die Düse oder zum Siebträger geleitet.

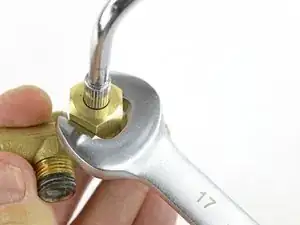

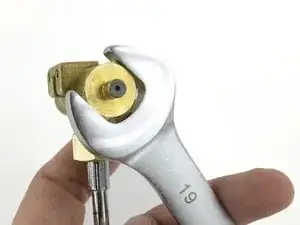

Dampfdüse abschrauben.

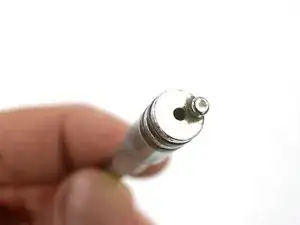

Dichtungen an der Dampfdüse prüfen und fetten.

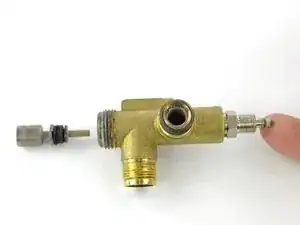

Die Ventilspindel kann jetzt seitlich aus dem Ventil gezogen werden.

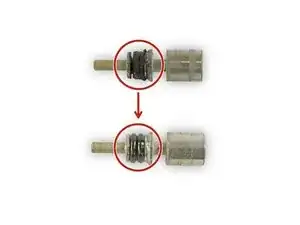

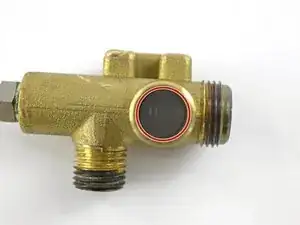

Dichtungen überprüfen und ggf. ersetzen.

Dichtungen vor dem Einbau mit Silikonfett einfetten.
