Austausch des Canon Powershot A720 IS Objektivs

Wenn das anfängliche Lösen des Auslösers nicht funktioniert, müssen wir die Kamera zerlegen.

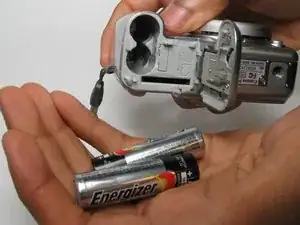

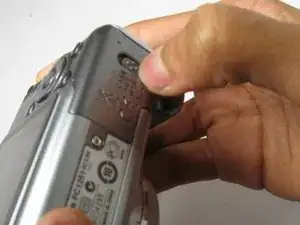

Auf der Unterseite der Kamera verwenden Sie Ihren Daumen und drücken Sie die Akkuverriegelung nach oben, um sie zu öffnen. Die Batteriefachklappe sollte dann aufspringen und die Batterien herausrutschen.

Legen die Kamera mit dem Objektiv nach oben ab.

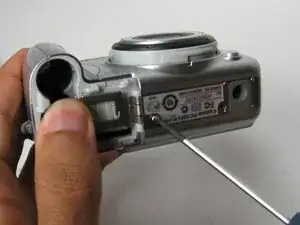

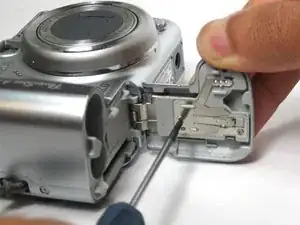

Verwenden Sie als Nächstes einen schraubendreher Phillips Nr. 00, um die innerste 4-mm-Kreuzschlitzschraube zu lösen. Dadurch wird die Klappe von der Kamera entfernt.

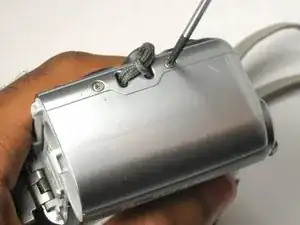

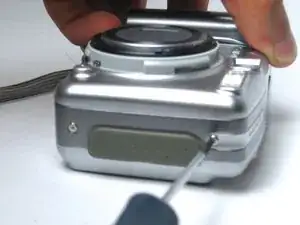

Verwenden Sie einen Philips schraubendreher Nr. 00, um die sechs 4-mm-Kreuzschlitzschrauben an den Seiten und der Unterseite der Kamera zu entfernen.

Hebeln Sie die Rückwand des Gehäuses langsam auf, um sie vom Rest der Kamera zu trennen.

Lösen Sie die beiden 3-mm-Schrauben unter der LCD-Bildschirmhalterung mit einem Philips schraubendreher Nr. 00

Lösen Sie die obere 4-mm-Schraube mit einem Philips Nr. 00.

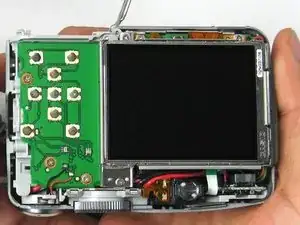

Heben Sie den LCD-Bildschirm vorsichtig an und drehen Sie ihn um, damit Sie das Motherboard sehen können.

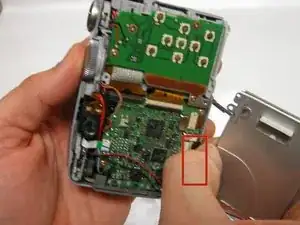

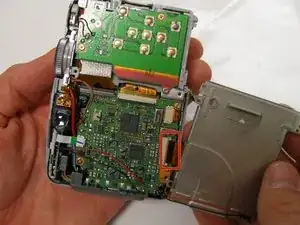

Greifen Sie, ohne das Motherboard zu berühren, das Flachbandkabel des LCD-Bildschirms mit Daumen und Zeigefinger und trennen Sie es vorsichtig vom ZIF-Anschluss. Halten Sie Ihre Finger nahe am ZIF-Anschluss, wenn Sie das Flachbandkabel herausziehen. Der LCD-Bildschirm sollte sich zwischen Ihren Fingern befinden.

Zerreißen Sie beim Herausziehen des LCD-Bildschirms nicht das Flachbandkabel oder die roten und schwarzen Stromkabel.

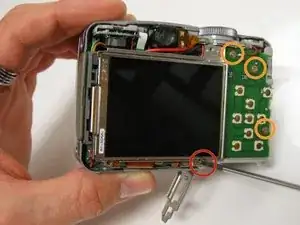

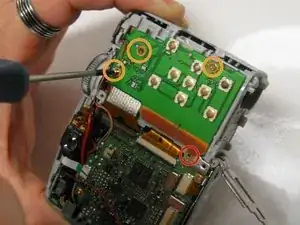

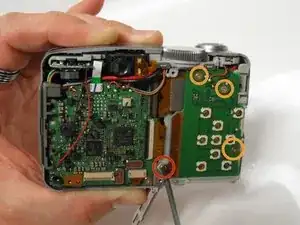

Entfernen Sie die 3-mm-Kreuzschlitzschraube zwischen den Platinen mit einem Philips schraubendreher Phillips #00.

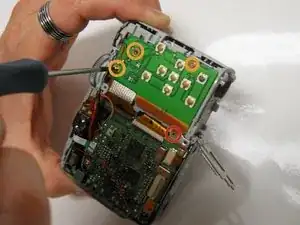

Entfernen Sie die nächsten drei 3,5-mm-Kreuzschlitzschrauben an der Tastenplatine mit einem Philips #00 schraubendreher.

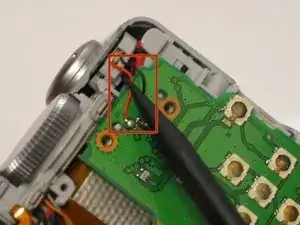

Benutze den Spudger, um die roten und schwarzen Kabel unter der Gehäuseeinheit des Auslösers und des Einstellrads zu lösen.

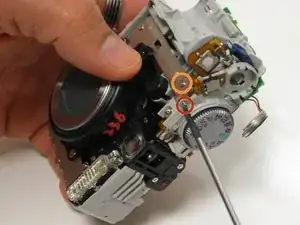

Drehen Sie die Kamera um und lösen Sie die 4,5-mm-Kreuzschlitzschraube, um den Auslöser und das Einstellrad vom Rest der Kamera zu lösen.

Schrauben Sie den 3-mm-Kreuzschlitzschraubenkopf vom Metallrahmen ab, um mit dem Abnehmen der Batteriegehäuseeinheit zu beginnen.

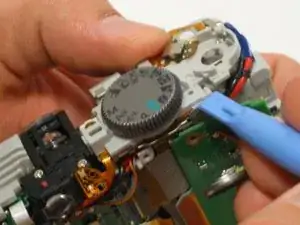

Verwenden Sie ein Kunststofföffnungswerkzeug, um die Tastenplatine von der Gehäuseeinheit aus Auslöser und Einstellrad zu trennen.

Trennen Sie das Flachbandkabel, das an der Platine der Benutzertasten befestigt ist, vorsichtig vom ZIF-Anschluss auf der Hauptplatine.

Entfernen Sie die Benutzertastenplatine.

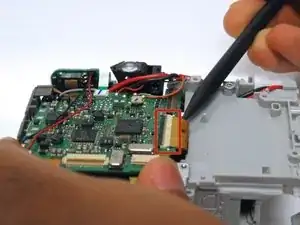

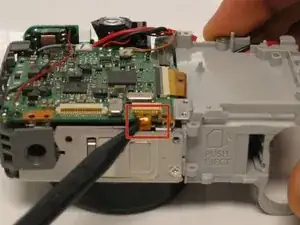

Mit dem Spudger entferne vorsichtig das befestigte Flachbandkabel vom ZIF-Anschluss unten rechts auf der Hauptplatine.

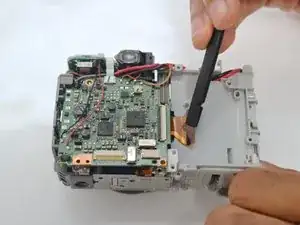

Mit dem Spudger entferne vorsichtig das befestigte Flachbandkabel vom ZIP-Anschluss auf der rechten Seite der Hauptplatine.

Achten Sie darauf, das Flachbandkabel beim Entfernen nicht aus dem ZIF-Anschluss zu reißen.

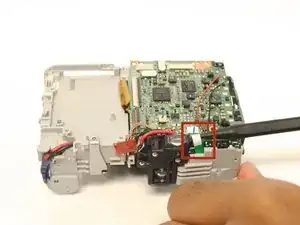

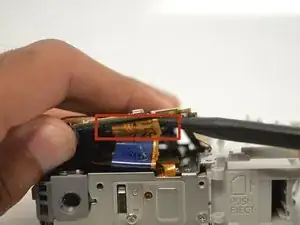

Mit dem Spudger löse als Nächstes das grüne Band vom angebrachten ZIF-Anschluss.

Achten Sie darauf, das Flachbandkabel beim Entfernen nicht aus dem ZIF-Anschluss zu reißen.

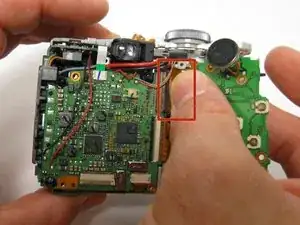

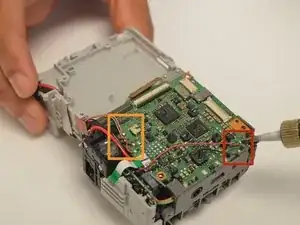

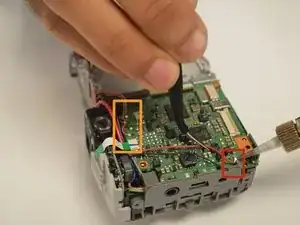

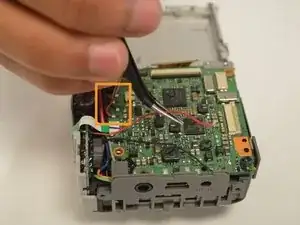

Ablöte alle an der Hauptplatine befestigten Drähte und schiebe sie mit der Pinzette zur Seite.

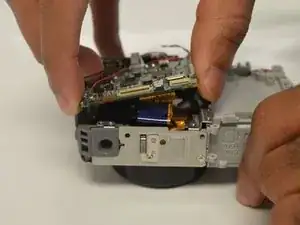

Nachdem alle Käbel abgezogen wurden, heben Sie die Hauptplatine vorsichtig an, um das Flachbandkabel freizulegen, das die Hauptplatine mit dem Objektiv verbindet.

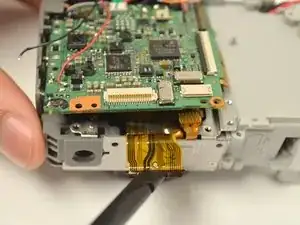

Entferne mit dem Spudger das Flachbandkabel, das an der Hauptplatine befestigt ist. Achten Sie darauf, beide Seiten des Flachbandkabels abzuwechseln, um es gleichmäßig zu entfernen.

Achten Sie darauf, das Flachbandkabel nicht aus dem ZIF-Anschluss herauszureißen, an dem das Flachbandkabel befestigt ist.

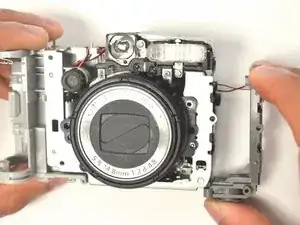

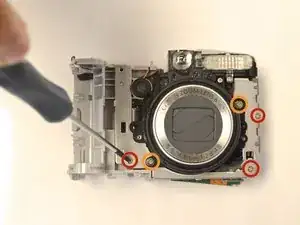

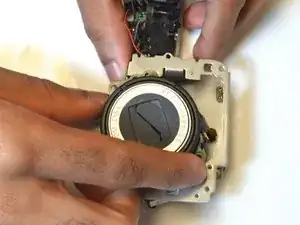

Entfernen Sie mit dem Schraubendreher die drei 3-mm-Kreuzschlitzschrauben vom Metallrahmen der Linse.

Entferne mit dem Schraubendreher die beiden 3,5-mm-Kreuzschlitzschrauben vom Metallrahmen des Objektivs.

Ziehen Sie den AV DC IN-Anschluss auf der rechten Seite der Kamera heraus.

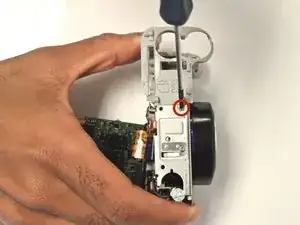

Drehen Sie die Kamera um, sodass die Unterseite freiliegt, um die 3-mm-Kreuzschlitzschraube zu entfernen und das Batteriegehäuse von der Kamera zu demontieren.

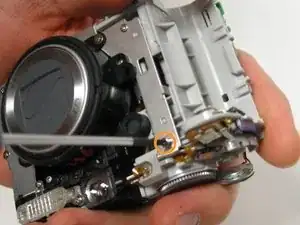

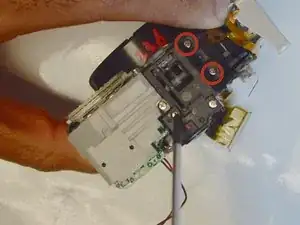

Lösen Sie die beiden 3-mm-Kreuzschlitzschrauben von der Oberseite des Objektivgehäuses, das es mit der Blitzeinheit verbindet.

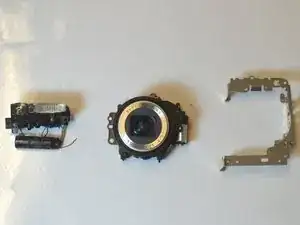

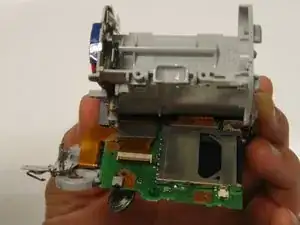

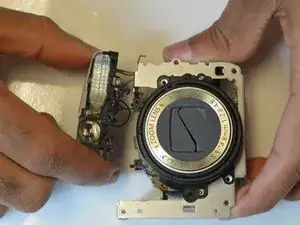

Jetzt lassen sich Blitzgerät und Metallrahmen einfach vom Objektiv abziehen.
