Austausch des Sony Xperia Z3 Display

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 13
Austausch des Sony Xperia Z3 Display

Schwierigkeitsgrad

Sehr schwierig

Schritte

18

Zeitaufwand

2 Stunden

Einleitung

Verwende diese Anleitung, um das Display deines Sony Xperia Z3 zu wechseln.

Zum Zusammensetzen wird neuer Klebstoff benötigt.

  1. IBVhVNAcgUXkELdR
    IBVhVNAcgUXkELdR
    6JK4olH1QPKLLwOa
    HUQ2FtAZb6BU55OX

    • Erhitze die Rückabdeckung deines Sony Xperia Z3, um den darunterliegenden Klebstoff zu lösen.

    • Hebe die Rückabdeckung mit einem Saugnapf an, damit ein Schlitz zwischen Rückabdeckung und Mittelrahmen entsteht.

    • Bewege vorsichtig ein Plektrum in dem Schlitz entlang um die Ecken herum und entlang der Seiten des Smartphones, um den Klebstoff zu trennen.

    • Führe das Plektrum nicht zu tief ein, sonst könntest du kleine Komponenten innerhalb des Telefons beschädigen.

    How hot (how many C) should the iOpener be? I think it would be safer / more accurate to heat the iOpener in an oven with accurate temperature control.

    Magnus Myklebost -

    Careful here. The back cover cracked in two places. Once when I exerted pressure with the suction handle, and in the corner when moving the pick around the edges- even though I was very gentle. The battery was adhered firmly to the back cover.

    Joseph Doyle -

    I cracked the back cover instantly. Make sure to buy a spare one before opening!

    raffaelecaroppo -

  2. gAPs2OKNE2jFrYEo
    gAPs2OKNE2jFrYEo
    ZWXMfEZUoFXZNtsY

    • Zwei Klebestreifen in der Mitte des Smartphones halten die Rückabdeckung fest. Du musst sie entfernen, um das Telefon zu öffnen.

    • Nachdem der Kleber von den Kanten gelöst ist, hebe die die Rückabdeckung an.

    • Nutze eine Pinzette, um die zwei schwarzen Streifen, die an dem Kleber befestigt sind, zu greifen.Aber ziehe noch nicht.

    Careful during this bit. My old Z3 back cover couldn’t take it and split into lots of pieces (probably weakened over the years!). Just order a replacement for £3 off ebay before doing it ;-)

    Bruce Wiggins -

    Merci pour ce tuto. Excellente procédure. Travaux réalisés en 20 minutes sans aucun problème. Attention: au remontage, il n'y a plus d'adhésif sur la batterie, la coque arrière peut éventuellement tomber. Je ne l'ai pas fait mais il faut peut-être mettre un petit double face sur la batterie.

    Patrick Prel -

  3. InbaMOV3DWrHJVIa
    InbaMOV3DWrHJVIa
    meP2FFCEEUXJ2oL1

    • Ziehe die beiden Klebestreifen vorsichtig und parallel zur Rückabdeckung heraus.

    • Falls die Klebestreifen reissen, nutze eine Plastikkarte, um die Rückabdeckung vorsichtig abzulösen. Erhitze den Kleber mit einem iOpener oder einem Fön, falls notwendig.

  4. RaESkTApChpTNMDs
    RaESkTApChpTNMDs
    Fut6DNQrqXXALvsP

    • Nachdem du die Klebestreifen entfernt hast, hebe die Rückabdeckung an und nimm sie heraus.

  5. oDgQiiMN4YTyHo2E
    oDgQiiMN4YTyHo2E
    jgVRsCU2JSMV5Ufd

    • Trenne die Verbindung des Akku-Flachbandkabels.

    • Nutze eine Pinzette, um den Klebestreifen an der unteren Kante des Akkus abzuziehen.

  6. RKmlYKT6k54PTcuC
    RKmlYKT6k54PTcuC
    XUTjqjATMmWYD61p

    • Setze einen Spudger links im Handy zwischen Akku und Rahmen ein, um die Batterie herauszuhebeln.

    • Sei vorsichtig mit dem Spudger - unter dem Akku befinden sich Kabel!

    • Nimm den Akku heraus.

  7. JtgRW6HGhYjucRKH

    • Löse die beiden #00 Kreuzschlitzschrauben.

  8. B3xtXod3O1wkWGKI
    B3xtXod3O1wkWGKI
    BsNQZYUMXXeRFC4p
    4WLACPcXBxg4Tmx1

    • Löse das Antennenkabel mit einer Pinzette.

    • Löse das Flachbandkabel zum Motherboard und zum Vibrationsmotor mit einem Spudger.

  9. 5RcrlIV5wjBnvOCA
    5RcrlIV5wjBnvOCA
    SOVCemy1kcQ4KvDS
    tHMgLiIrcwwrlFxb

    • Entferne die Abdeckung der Lautsprechereinheit.

    • Ziehe den Vibrationsmotor mit einem Spudger heraus und entferne die Dichtung mit einer Pinzette.

  10. gEtwbMsKUpetuYJM
    gEtwbMsKUpetuYJM
    1o1MLsmUG3SMETRO
    K3XjSc1HVsxVtiap

    • Löse den Kleber der Lautsprechereinheit mit einer Pinzette.

    • Ziehe die Metallklemme am oberen Ende der Lautsprechereinheit mit einer Pinzette ab und entferne sie.

  11. LXNSMThsh4HKCGka
    LXNSMThsh4HKCGka
    KKkmwWndZduQhWTH
    Uel35C2BmAapCJlq

    • Hebe mit einem Spudger das Hauptflachbandkabel, das über der Lautsprechereinheit liegt.

    • Achte darauf, den Lautsprecher nicht zu beschädigen. Das Flachbandkabel ist angeklebt und ein bisschen klebrig.

    • Hebe die ganze Lautsprechereinheit mit einem Spudger nach oben und entferne sie.

  12. O6XQcTvQBg3EFyJc
    O6XQcTvQBg3EFyJc
    hITZdWTEJGeI2nPS

    • Hebe das Ende des Hauptflachbandkabels mit einem Spudger nach oben.

    • Entferne die bronzene Folie über dem Anschluss zum Hauptflachbandkabel mit einer Pinzette.

  13. BYels2DChGIAxYvS
    BYels2DChGIAxYvS
    jdWCDvpcHFhrBqGq
    URvdWUBI1MliePYg

    • Hebe die Metallplatte unter der Lautsprechereinheit und entferne sie.

    • Klemme das Hauptflachbandkabel ab.

    • Entferne die gelbe Klebefolie über dem Displayflachbandkabel.

  14. npXmIHyrIAtS5aMC
    npXmIHyrIAtS5aMC
    yh1bLkJM1OXkb5SS
    Ibv22hpxDTiNQ2EU

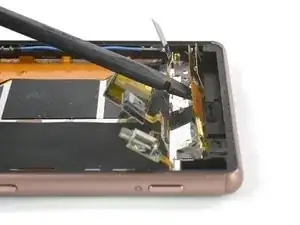

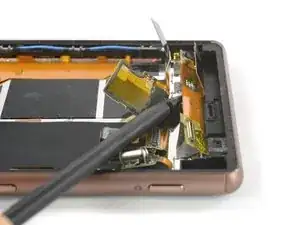

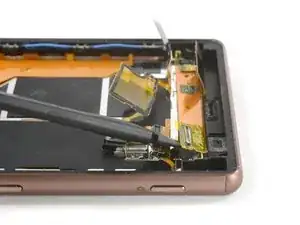

    • Führe vorsichtig einen Spudger unter dem Displayflachbandkabel entlang und hebe es an.

  15. Ri3gUCU2UIgZNCbv
    Ri3gUCU2UIgZNCbv
    LBOsFmQn5UN1H3Fx

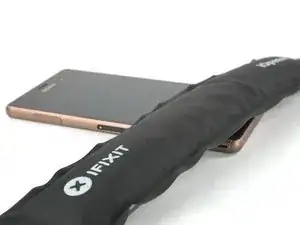

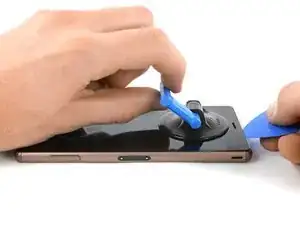

    • Verwende einen iOpener, um den Kleber unter dem Display zu lösen.

    • An der oberen und unteren Seite des Smartphones befindet sich am meisten Kleber. Beim Abkühlen wird das Display wieder am Mittelrahmen kleben. Wenn nötig, erneut erhitzen.

    • Nachdem der Kleber am unteren Ende gelöst ist, hebe das Display mit einem Saugnapf an und führe ein Plektrum in den entstandenen Schlitz ein.

  16. O4X6PTOyfIsTPFTh
    O4X6PTOyfIsTPFTh
    pkLnrmThA2BcoSeJ
    aRBCVMRxRlDtQQny

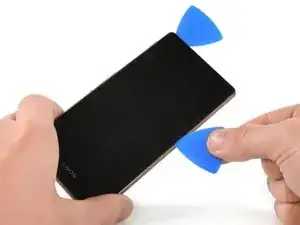

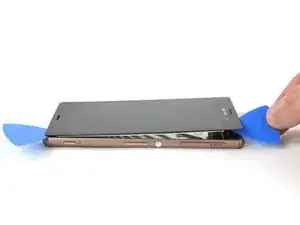

    • Nach dem Lösen des Klebers an der unteren Seite mit dem Plektrum, führe ein weiteres Plektrum ca. 1-2 mm unter beiden Außenseiten des Displays entlang, um das Display vom Rahmen zu trennen.

    • Vorsicht! Führe das Plektrum an der oberen Seite des Smartphones nicht zu tief ein. Der Ohrhörer befindet sich direkt unter dem "Sony" Logo und ist sehr empfindlich.

    • Nachdem der ganze Kleber gelöst ist, dreh das Plektrum an der unteren Seite des Handys etwas, um das Display anzuheben.

  17. m2elAXhwrTjuKcyX
    m2elAXhwrTjuKcyX
    TGyBu2WeHJNFmEFQ
    feBMmAS3oNCBHClJ

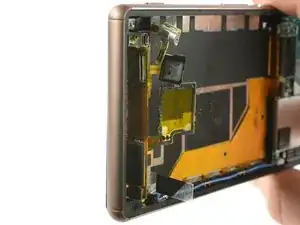

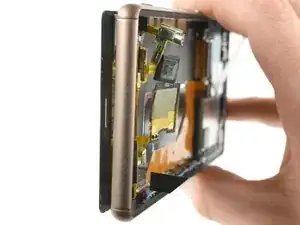

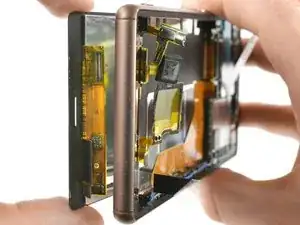

    • Um das Display komplett vom Smartphone abzulösen, musst du das Displaflachbandkabel durch die Lücke im Mittelrahmen an der Unterseite des Smartphones fädeln.

    • Pass auf, dass du keins der umliegenden Kabel und auch nicht das Displayflachbandkabel beschädigst.

  18. EQcWgSkNX5btwSc2
    EQcWgSkNX5btwSc2
    ROPKaqAYqvNEW2Wh

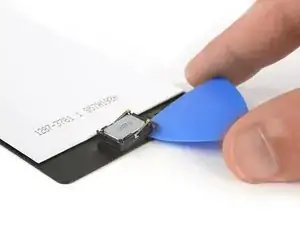

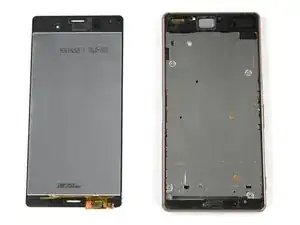

    • Falls der Ohrhörer am Display kleben geblieben ist, musst du ihn jetzt entfernen.

    • Der Ohrhörer klebt extrem gut und könnte deshalb beim Entfernen beschädigt werden.

    • Nutze einen iOpener, um den Kleber zu lösen, dann ein Plektrum, um den Ohrhörer vom Display zu lösen.

    • Lege den Ohrhörer beim Wiederzusammenbau wieder zurück in die Vorderseite des Telefons.

    The picture is misleading. If you try to remove the speaker with tweezers just how the picture depicts it, you will most likely rip it in two peaces like I did. Warming it up is absolutely necessary, but then just use a pick to loosen the adhesive underneath the speaker and remove it afterwards. For reassembly you will then need some new adhesive sticker for the speaker, but those are pretty cheap.

    Michael Fuhrmann -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
