Backplane

Löse die beiden Schrauben

Akku entnehmen

Drehe die 5 Schrauben heraus.

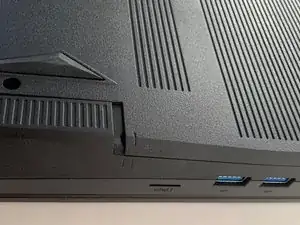

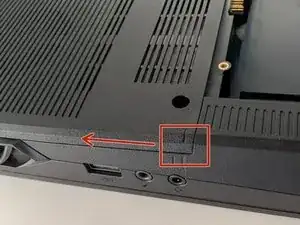

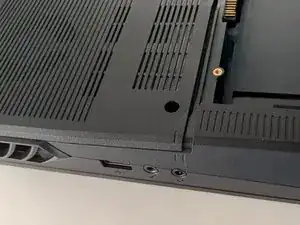

Schiebe die Abdeckung

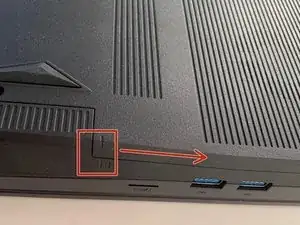

Schiebe die Abdeckung

Entferne die Abdeckung

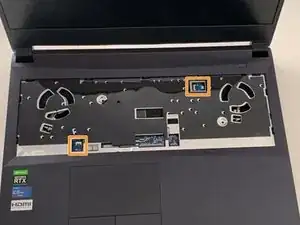

Löse die beiden Schrauben neben den Tastatursymbolen.

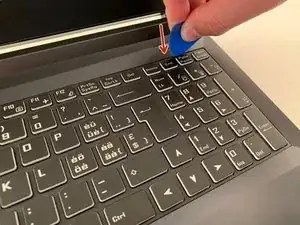

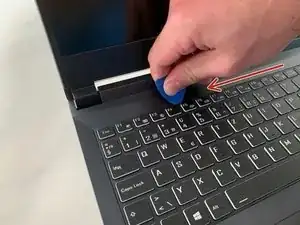

Setze das ifixit-Plektrum in den oberen Schlitz der Tastatur ein und schiebe es bis zum Anschlag hinein.

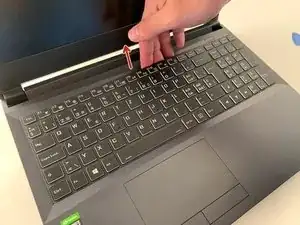

Hebe die Tastatur sanft an.

Öffne das Tischtuch und ziehe das Kabel vorsichtig aus den Tasten (schwarz).

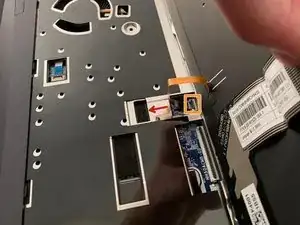

Wiederhole den Vorgang mit dem Kabel der Hintergrundbeleuchtung (orange)

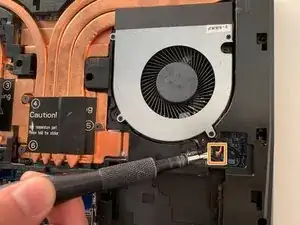

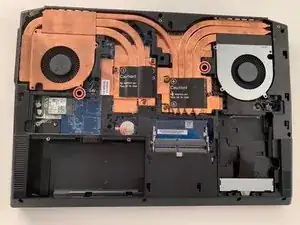

Löse die 3 Schrauben des ersten Lüfters.

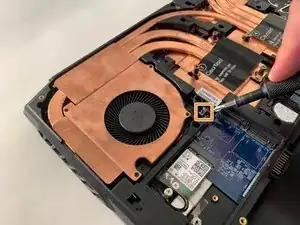

Löse das Lüfterkabel vorsichtig mit der Hand.

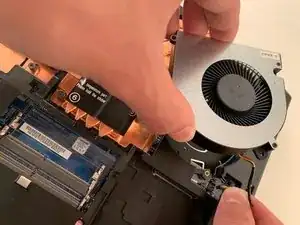

Entferne den ersten Lüfter.

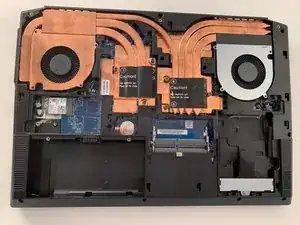

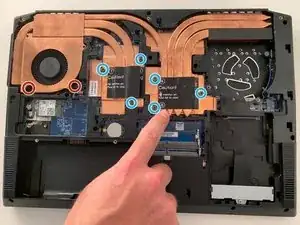

Löse die 2 Lüfterschrauben (rote Baken) und die 6 Kühlerschrauben (türkisfarbene Baken).

Ziehe das Lüfterkabel vorsichtig von Hand ab.

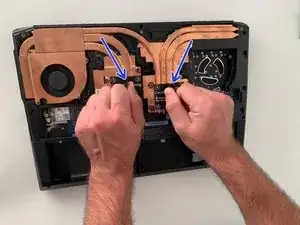

Hebe den Kühler an, indem du ihn an den 2 schwarzen Enden anfasst.

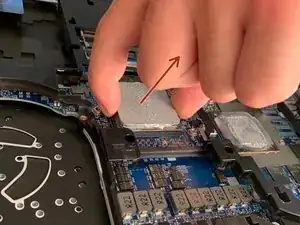

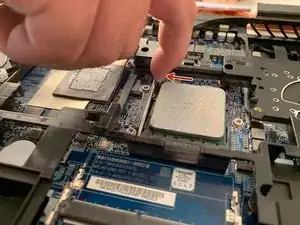

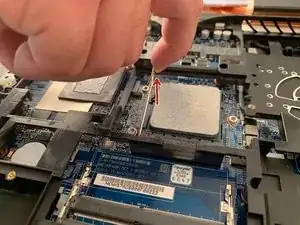

Ziehe die Metallstange vorsichtig vom Prozessor weg und dann nach oben.

Entferne den Prozessor vorsichtig.

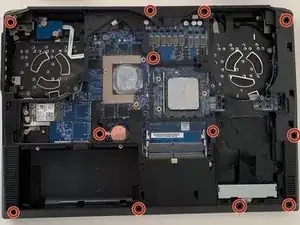

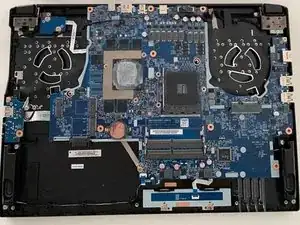

Drehe die 12 Schrauben heraus.

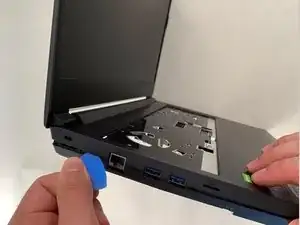

Nimm das untere Gehäuse vorsichtig ab.

Entferne die Kabel unter der Tastatur, indem du das Blatt vorsichtig anhebst.

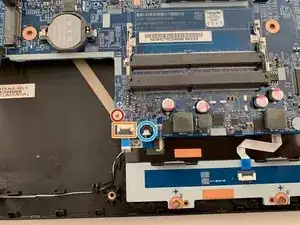

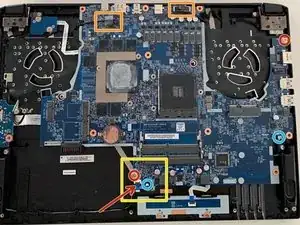

Drehe die 2 rot markierten Schrauben heraus.

Trenne die Lautsprecher ab (türkis markiert).

Hebe die Matte vorsichtig an und entferne die Verbindung zwischen der Schraube und dem Lautsprecher.

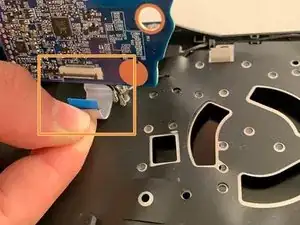

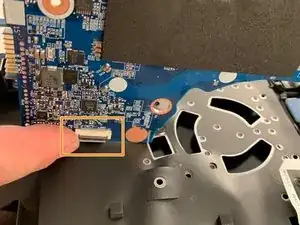

Löse die 2 Kabel vom Bildschirm.

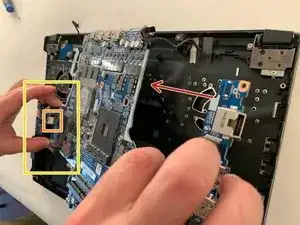

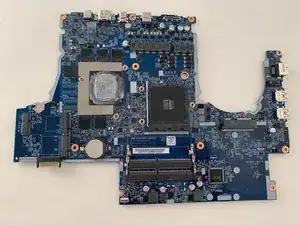

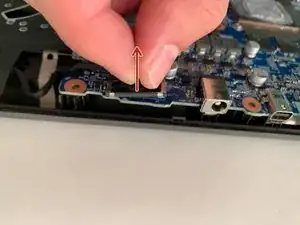

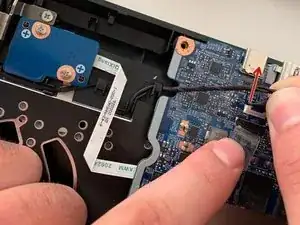

Hebe die Hauptplatine vorsichtig an, um das letzte darunter liegende Kabel auszuhaken.

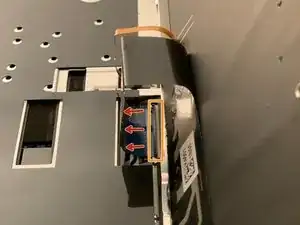

Hebe die Platte an und entferne das Kabel.
