Beheben von driftendem Joystick am PS4 DualShock Controller ohne zu löten

Geschrieben von: Anubhab Rahman

Kommentare: 7

Beheben von driftendem Joystick am PS4 DualShock Controller ohne zu löten

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 45 Minuten

Einleitung

Wenn dein PS4 DualShock Controller das verbreitete Problem mit driftenden Joysticks hat - der Joystick bewegt sich automatisch ohne Berührung und bleibt bei Berührung stehen -, kannst du mit dieser Anleitung das Problem ohne Löten beheben, da viele Leute damit keine Erfahrung haben dürften.

Der Controller muss komplett zerlegt werden, damit der linke Joystick gereinigt und bearbeitet werden kann. Diese einfache Reparatur ist mit minimalen Kenntnissen leicht durchzuführen.

P.S. Die Handschuhe müssen nicht getragen werden, wenn am Controller gearbeitet wird.

Werkzeuge

Schritt 1

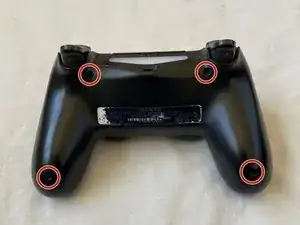

Entferne die vier 6 mm Schrauben auf der Rückseite deines PS4-Controllers, mithilfe eines Kreuzschlitzschraubendrehers #00.

Schritt 2

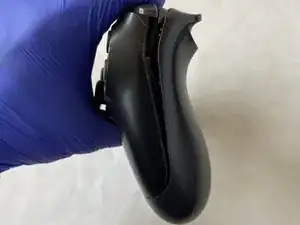

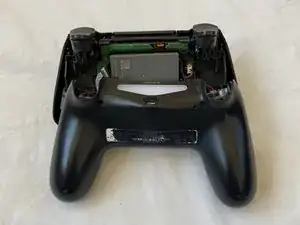

Nimm die Rückseite vom Rest des Controllers ab, indem du die Front und die Rückseite gleichzeitig voneinander wegziehst.

Schritt 3

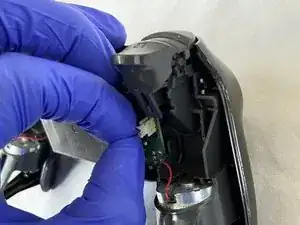

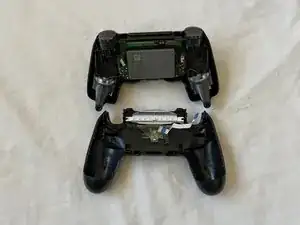

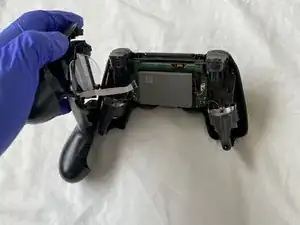

Sei vorsichtig, wenn du die Rückseite vollständig entfernst, weil das blaue Kabel kaputt gehen könnte.
Ziehe leicht am blauen Kabel, um die Rückseite von der Front zu trennen.
Die Vorderseite mit der Platine wird später auseinandergenommen.

Schritt 4

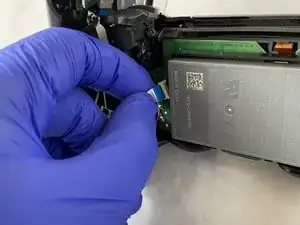

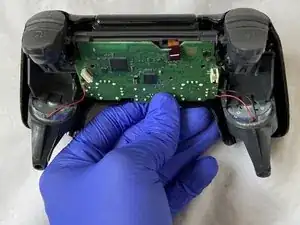

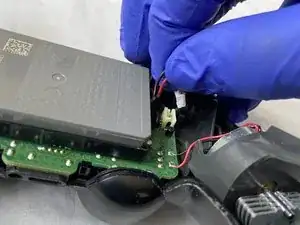

Entferne das Batteriekabel von der Hauptplatine, indem du beide Seiten zusammendrückst und den Verbinder nach oben ziehst.
Pass auf, dass du keines der Kabel vom Anschluss abreißt, während du den Verbinder trennst.

Schritt 5

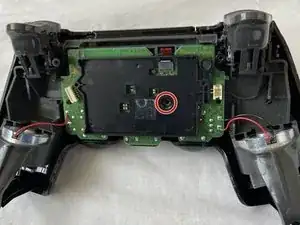

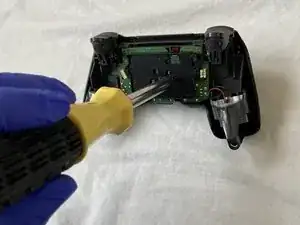

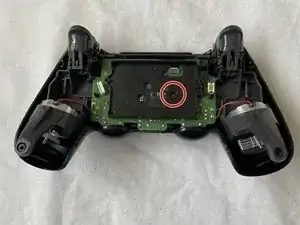

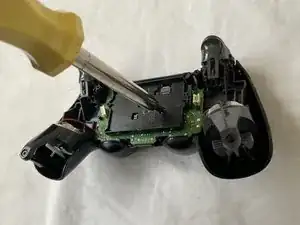

Nutze einen Kreuzschlitzschraubendreher #00 und entferne die einzelne 6 mm Schraube, die an der Platine angeschraubt ist.

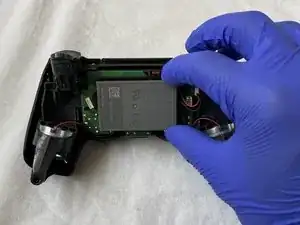

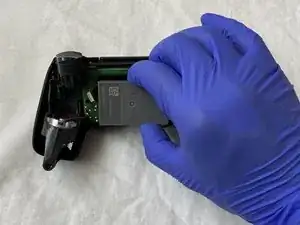

Wenn die Schraube entfernt ist, ist der Batteriehalter lose, was bedeutet, dass du den Batteriehalter trennen kannst, indem du ihn nach oben ziehst.
Entferne das Batteriekabel.

Schritt 6

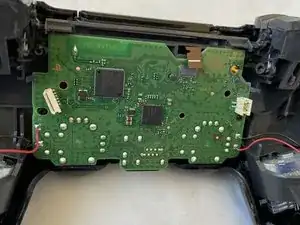

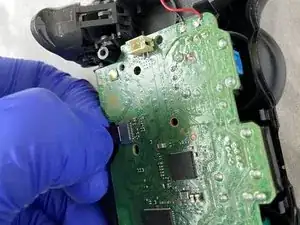

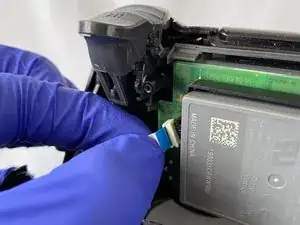

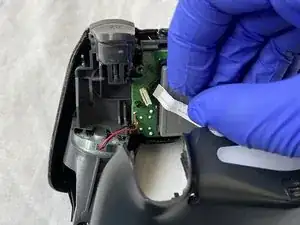

Löse das Kabel von der Platine, indem du es nach oben ziehst.

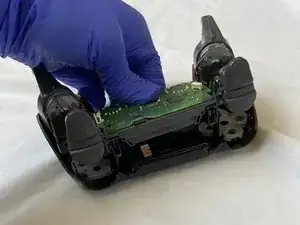

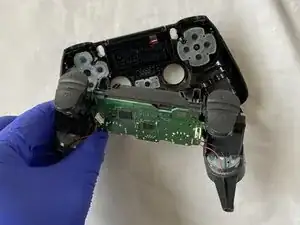

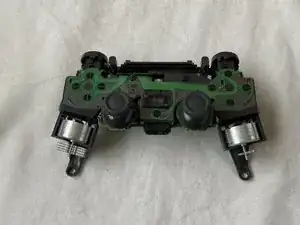

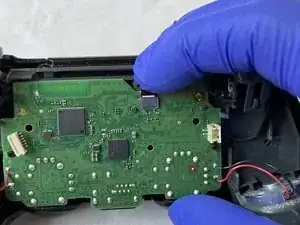

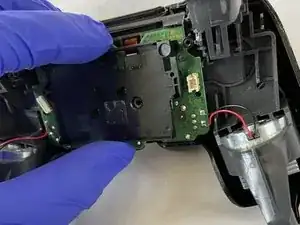

Ziehe die Platine von der Frontschale ab, sodass sie vollständig von allen anderen Teilen getrennt ist.

Bis hier hin, bin ich gefolgt. Ich habe von diese Punkt an die Kontaktflächen der Druckschalter gereinigt, ( Isopropanol). Mit Wattestäbchen vorsichtig abgewischt. im abgenommenen Deckel die Silikonschablone mit den Gegenkontakten abgezogen und gereinigt (Isopropanol) und die Kunststoffknöpfe aus der Deckelhalbschale gedrückt. Danach alle Knöpfe und die Laufhülsen gereinigt ( Malzbier/Zucker entfernt) und wieder zusammengesetzt. Beim nächsten mal reinigen würde ich jetzt noch einen Stoß Teflonspray in die Hülsen geben. Nun alles rückwärts wieder zusammensetzen. Danke für die gute Beschreibung. (MaC)

Martin Carstensen -

Schritt 7

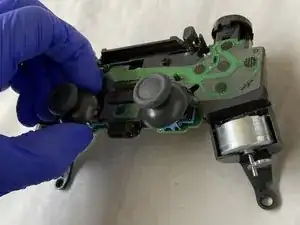

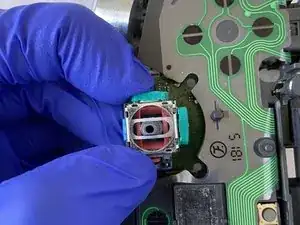

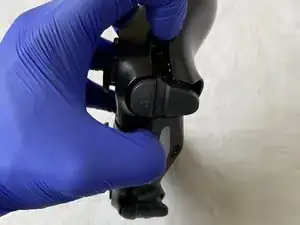

Entferne den linken Joystick, indem du ihn hochziehst, bis er sich ablöst.

Schritt 8

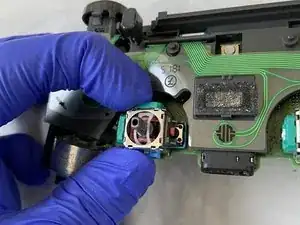

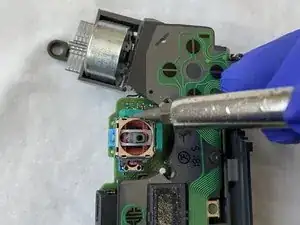

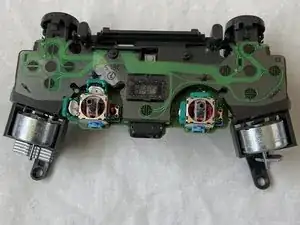

In jeder der grünen Kammern befindet sich ein Spalt, der das silberne Gehäuse von der grünen Kammer trennt.
Nutze den Schlitzschraubendreher, um die Kammer zu öffnen, indem du die Spitze des Schraubendrehers in die Lücke steckst und nach innen drückst.
Öffne die grünen Kammern sehr vorsichtig, damit sie nicht kaputt gehen oder von der Platine wegbrechen.

Schritt 9

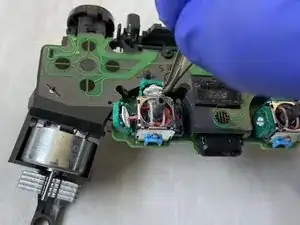

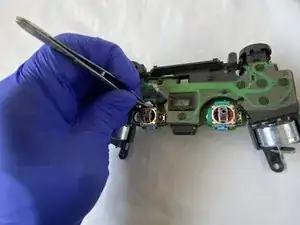

Sobald die Kammern offen sind, nimm dir eine Pinzette und entferne die weißen Scheiben von jeder der Kammern.
Nimm ein Wattestäbchen und tränke es in 90% Isopropylalkohol bzw. Isopropanol.
Nutze das vollgesaugte Wattestäbchen um damit die Kammern gründlich zu reinigen.
Lass die grünen Kammern für 5-10 Minuten trocknen, bevor du fortfährst.

The white disk is an intricate part. Each contains 2 semi-circular <0.5 mm thick wires which are exposed and elevated, and serve to relay proportional motion to the motherboard, Do not tug, pull, press or break any of them as that may cause that plane of motion to be permanently disabled / enabled.

Ming L -

I just took apart my controller to clean out the analog part because I have a bad drift in my left analog and it's making me crazy. So I have all the screws in one spot and the white disks together in another I'm organized when I do this type of stuff, but when I looked again I only had 3 disks. There are 4 chambers and I'm positive that I took 4 disks out, but now I'm trying to convince myself there were only 3 to begin with which I know is wrong. Can anyone confirm if there are 3 or 4.

Tommy Levins -

There are 4. One for vertical and one horizontal for each analog.

This is why I do them one at a time. No point leaving the chambers open so that dust ir other things can collect in them while you work on the others, plus in just reduces the risk of misplacing or damaging one of the disks.

Clean one, place disk back in, snap shut, onto the next one. And only bother doing both sticks if both have a problem, don't fix what isn't broken. You want to open these chambers as little as possible as each time you do, the solder gets weaker and weaker from bending. Do this too much and you'll end up having to replace the entire analog stick.

darkseany223 -

For that matter, don't even clean both chambers on one analog if it's only Drifting in one single direction.

For example If it's drifting straight down with no diagonal tilt to it, there's no need to bother with both.

Just remember that the chamber on the SIDE controls vertical and the chamber on the TOP controls horizontal. So in this case, clean the one on the side as it is the source of the downward drift.

darkseany223 - 22/04/23

With my Dualshock 4 controller, the drift problem was not resolved after cleaning the disks and chambers. On a second try, I switched the disks on the joystick (disk from left chamber went into top chamber and vice versa) and that resolved the drift problems for me. Or I cleaned better the second time, could also be.

Johan -

Always keep your busted remotes. Never know when a spare part can come in handy. Ribbon cable stop working or fried battery? Thumbstick rubber peeling off? Tried to fix a drifting mote but accidently bent the metal on one of the discs? Snag em from your old dead water damaged remote.

Frankenstiening motes has saved me hundreds.

darkseany223 -

Schritt 10

Platziere die zwei weißen Scheiben mit einer Pinzette wieder in die grünen Kammern.
Schließe beide Kammern, indem du sie fest in Richtung der silbernen Box drückst, bis sie ein Klickgeräusch von sich geben.

Schritt 11

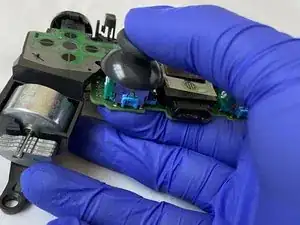

Nimm den linken Joystick und stecke in wieder auf den Sensor, bis du ein Klicken hörst, das bestätigt, dass der Joystick richtig sitzt.

Schritt 12

Führe den Kabelstecker von der Vorderseite der Hülle in das Loch auf der Platine, um beides miteinander zu verbinden.
Ich habe eine Pinzette genutzt , um den Kabelstecker von der Vorderseite zum Anschluss auf der Platine zu bekommen.
Platziere den Stecker in den Anschluss und drücke ihn herunter, um ihn wieder zu verbinden.

Schritt 13

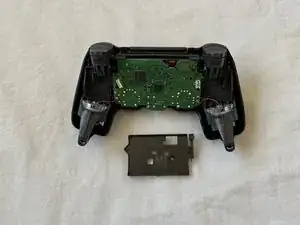

Nimm den Akkuhalter und platziere die Abstandshalter in die Löcher, um den Akkuhalter richtig auszurichten.
Platziere die 6 mm Schraube wieder in den Akkuhalter, indem du den Kreuzschlitzschraubendreher #00 nutzt, damit der Akkuhalter wieder fest auf der Platine sitzt.

Schritt 14

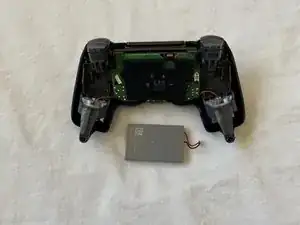

Platziere den Akku in den Halter.
Verbinde das rote und schwarze Kabel des Akkus mit dem Anschluss auf der Platine, indem du ihn hineindrückst.

Schritt 15

Platziere das Flachbandkabel, das sich auf der Rückseite der Hülle befindet, in dem dafür vorgesehenen Anschluss auf der Platine, damit beide Teile miteinander verbunden werden.

Schritt 16

Drücke die Vorderseite und Rückseite der Hülle wieder zusammen.

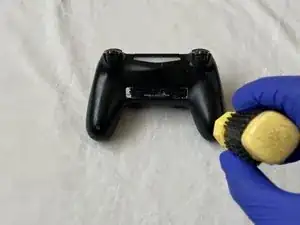

Schraube die vier 6 mm Kreuzschlitzschrauben in die dafür vorgesehenen Löcher auf der Rückseite des Controllers, indem du einen Kreuzschlitzschraubendreher #00 nutzt.
Jetzt sollte dein Controller wieder voll einsatzfähig sein!
