Bildschirm aus dem Why! NK50SZ austauschen

Entriegelt die rechte Klammer und halte die linke Klammer mit dem Finger entriegelt.

Während die linke Verriegelung festhält, hebe den Akku aus dem Schlitz unter der rechten Verriegelung.

Löse die 6 Schrauben und hebe dann die Abdeckung an.

Die beiden Schrauben herausdrehen und eine Büroklammer nehmen.

Es muss so aufgeklappt werden, dass es mit dem dafür vorgesehenen Symbol in den Schlitz geschoben werden kann.

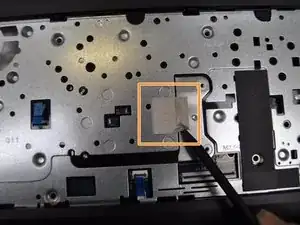

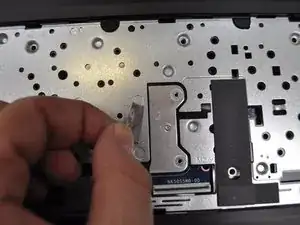

Die Büroklammer in den Schlitz einführen und die Tastatur lösen.

Die Tastatur anheben, aber nicht entfernen.

Das Kabel ausfindig machen, mit dem es an der Hauptplatine befestigt ist.

Die Klammer öffnen und das Kabel entfernen.

Die Tastatur kann nun entfernt werden.

Die 6 Schrauben müssen gelöst und das Kabel entfernt werden.

Dann hebt den Ventilator an.

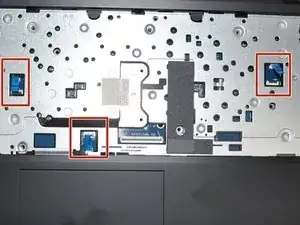

Die 3 Kabel lösen.

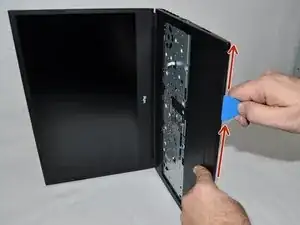

Plektrum in den Schlitz einführen und ganz nach unten schieben.

Das untere Gehäuse mit dem Plektrum weiter auseinanderziehen.

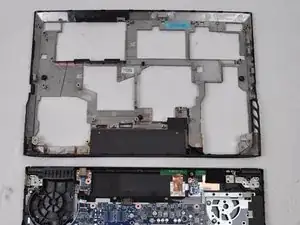

Unteres Gehäuse entfernen.

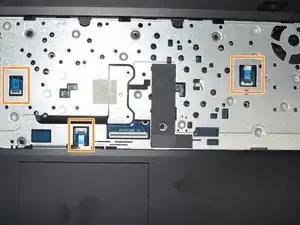

Das Gerät mit der Tastaturseite nach oben nehmen und den Klebestreifen in der orangefarbenen Umrandung abziehen.

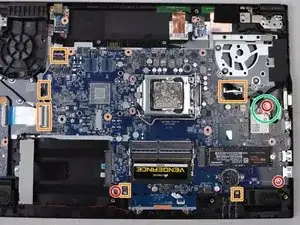

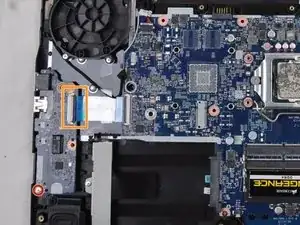

Die orange umrandeten Kabel lösen und die 3 rot umrandeten Schrauben abschrauben.

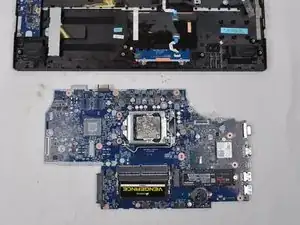

Die Hauptplatine kann nun entfernt werden.

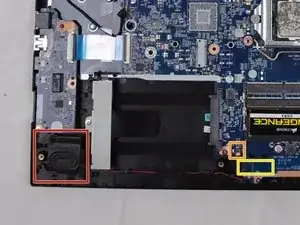

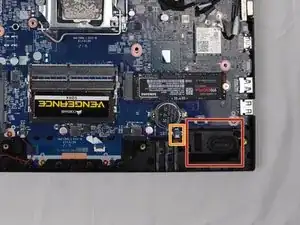

Das orange eingerahmte Kabel entfernen und dann den gelb eingerahmten Klebestreifen abziehen.

Den rechten, rot umrandeten Lautsprecher entfernen.

Das orange umrandete Kabel lösen und den linken, rot umrandeten Lautsprecher entfernen.

Kabel herausziehen und die beiden Schrauben lösen.

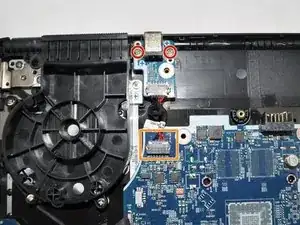

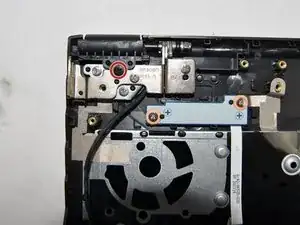

Die rot umrandete Schraube lösen und das orange umrandete Kabel abtrennen.

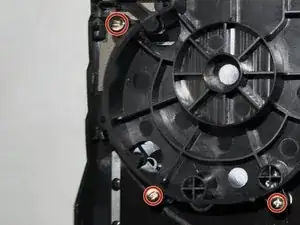

Die 3 rot eingekreisten Schrauben herausdrehen und das große schwarze Teil entfernen.

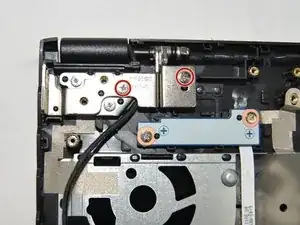

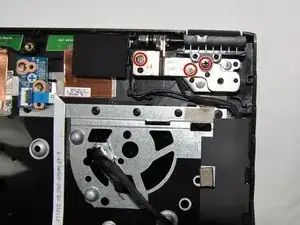

Die rot eingekreiste Schraube herausdrehen.

Das schwarze Teil entfernen und die beiden rot eingekreisten Schrauben herausdrehen.

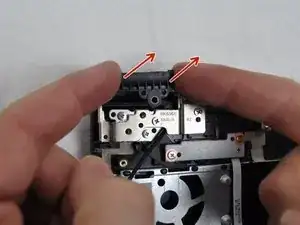

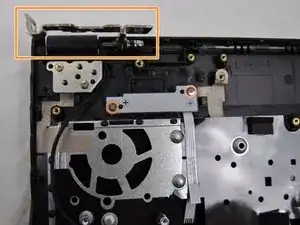

Das orange eingerahmte Metallteil anheben.

Die 3 Schrauben herausdrehen und das schwarze Teil entfernen.

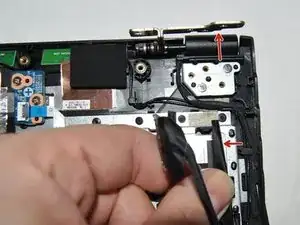

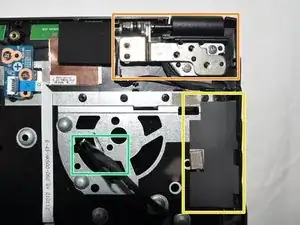

Das orange umrandete Metallteil anheben, das grün umrandete Kabel herausziehen und den gelb umrandeten Klebestreifen abziehen.

Das orange umrandete Kabel, das durch den Klebestreifen gehalten wird, herausziehen.

Das oberste Gehäuse entfernen.

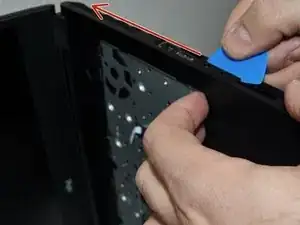

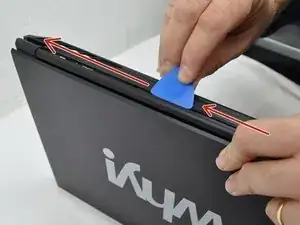

Führe das Plektrum in den unteren Schlitz des Rahmens ein und schiebe es entlang.

Den unteren Teil sanft mit der Hand ausklinken.

Erhitze den oberen Teil des Rahmens mit einem Föhn, um das darunter befindliche Klebeband zu schwächen.

Plektrum unter den oberen Teil des Rahmens schieben.

Rahmen vom Bildschirm lösen.

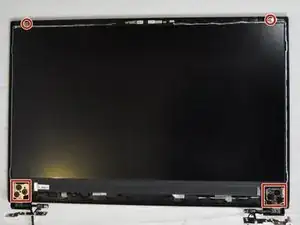

Die 6 rot umrandeten Schrauben sowie die 2 rot eingekreisten Schrauben herausdrehen.

Scharniere entfernen.

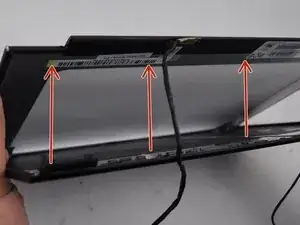

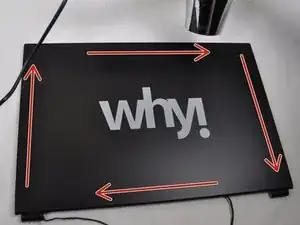

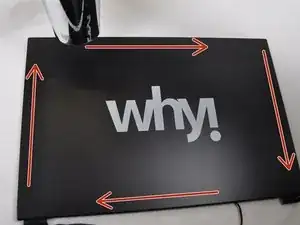

Führ den Föhn durch die Ränder der Haube, wie durch die roten Pfeile angezeigt.

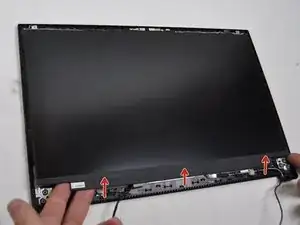

Löse den Bildschirm sanft ab.

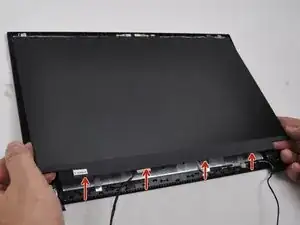

Löse den Bildschirm.
