Bosch IXO (2. Gen) Akku Replacement

Geschrieben von: BenZ78
  • Kommentare: 0
Bosch IXO (2. Gen) Akku Replacement

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

15 - 20 Minuten

Einleitung

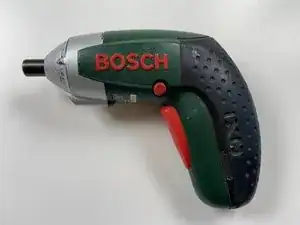

Hier wird gezeigt, wie bei dem Akkuschrauber Bosch IXO (2. Generation) der Akku getauscht wird, wenn die Leistung oder Akkudauer nicht mehr gegeben sind.

  1. AmeocrJJTvbQssAX

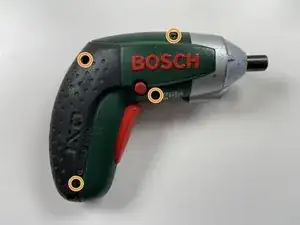

    • 4 Schrauben Größe Torx T10 lösen. Die Schraubengröße ist bei allen vier Schrauben identisch.

  2. qb4H1ViA5e2cQpZF
    qb4H1ViA5e2cQpZF
    WFn6jJap1UVpLNps
    nlFA11VKYSftvQmS

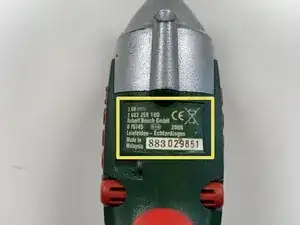

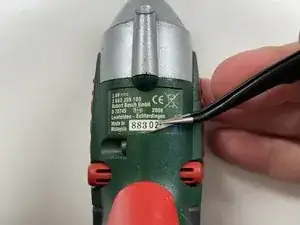

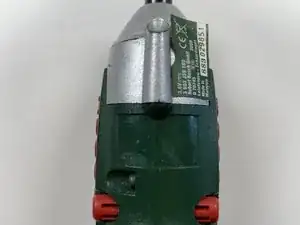

    • Typenschild auf der Unterseite lösen und beiseite legen, damit im nächsten Schritt das rechte Gehäuseteil abgenommen werden kann.

  3. Opn2a43ba4sJ5QsG
    Opn2a43ba4sJ5QsG
    wLhswAMXtqJnVdll

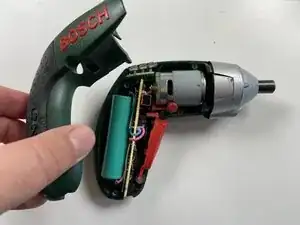

    • Die Gehäusehälften liegen nun lose aufeinander. Die rechte Gehäusehälfte nach oben entnehmen und beiseite legen.

    • Es kann sein, dass die beiden Gehäusehälften durch die Dichtung dazwischen recht kräftig aneinander haften. Dann mit etwas Feingefühl dran rütteln und mit Nachdruck ziehen :-)

  4. fflgPlgkeKwiDEdh
    fflgPlgkeKwiDEdh
    g5YQBDKTDCtHE4F6

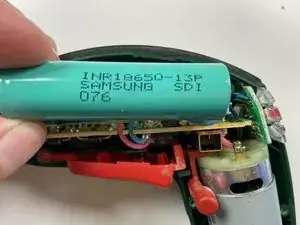

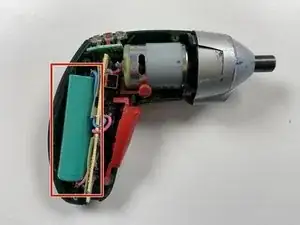

    • In der roten Umrandung ist der grüne Akku zu finden.

    • Der Akku ist beschriftet mit: INR18650-13P SAMSUNG SDI 076

    • Man kann diesen zum Beispiel bei Amazon oder eBay finden, wenn man nach "Samsung 18650 13P Lötfahne" sucht.

  5. WGaTkIwTPrRZTgUB
    WGaTkIwTPrRZTgUB
    QQCTWYIsiyQLI1Bj

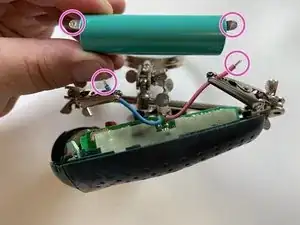

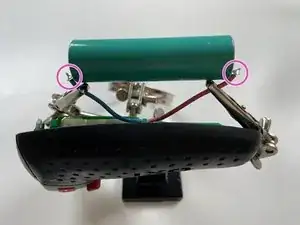

    • Die Kabel an den beiden Polenden mit einem Lötkolben erhitzen und ablösen.

    • Den Akku bitte sachgerecht über lokale Entsorgungsstellen entsorgen.

  6. VAv1MXhRHgoWRkls

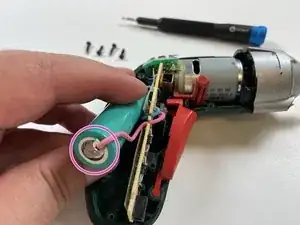

    • Beim neuen Akku die Seite mit dem weißen Ring (Pluspol +) mit dem roten Kabel verbinden. Das blaue Kabel an die andere Seite (ohne weißen Ring) löten.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
