Bosch MFQ 36440 öffnen

Geschrieben von: Stanky
  • Kommentare: 2
Bosch MFQ 36440 öffnen

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

5 Minuten

Einleitung

Diese Anleitung zeigt, wie der Bosch MFQ 36440 Handrührer geöffnet werden kann.

  1. luL4KEMpAEnuAwDQ

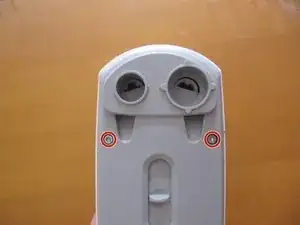

    • Entferne die beiden Torx T10 Schrauben vorne an der Unterseite.

  2. B3wqr2Br3kNkUfe1
    B3wqr2Br3kNkUfe1
    3wcBFcirKaSWtD5D

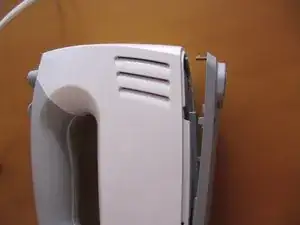

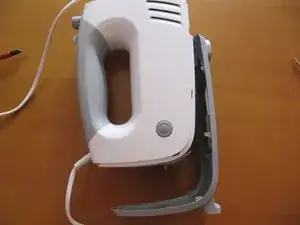

    • Entferne die Unterseite.

    • Drücke sie vorsichtig nach unten, hole sie dann heraus.

    • Wenn sie oben abgelöst ist, kannst du sie ganz nach unten schieben.

  3. C36RmNr5aNUCf1wG
    C36RmNr5aNUCf1wG
    IrQEgPZUVV1uMmYn
    BXCcLQ1SJSVaaOVY

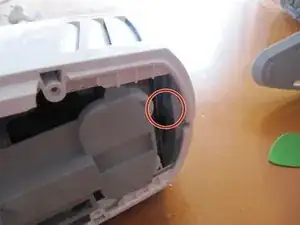

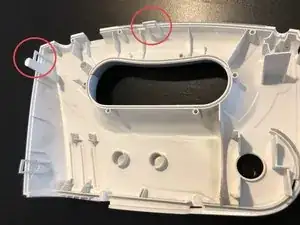

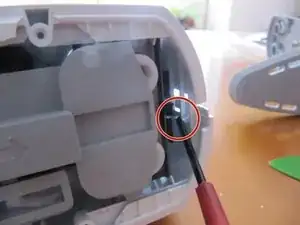

    • Der erste Schritt ist etwas knifflig. Um die erste Raste zu lösen, benötigst du einen langen Schraubendreher.

    • Arbeite rund um das Gehäuse herum.

    • Die Raste oben an der Vorderseite ist etwas schwierig. Benutze einen langen und dünnen Flachschraubendreher.

    • Die Raste ganz oben kann nicht mit einem Werkzeug gelöst werden. Du musst die beiden Gehäuseteile auseinander hebeln, bis sich die Raste löst.

  4. lP4MMAEY3s5WOYKb
    lP4MMAEY3s5WOYKb
    SZKiTfIm3VQ4PeOJ

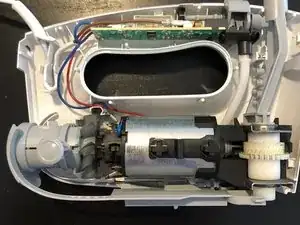

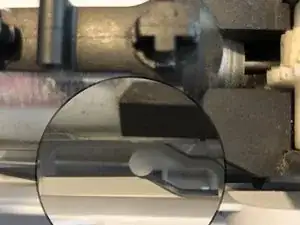

    • Befestige alle Teile in der Gehäusehälfte ohne die Rasten.

    • Achte auf die Passstifte im Gehäuse.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Stanky

Mitglied seit: 08/07/17

981 Reputation

2 Kommentare

Hey, so what does “Continue your way all around the case” mean? I got the one clip open which you pictured, and then I got the case open just a tiny bit more, but now I’m stuck.

Could someone perhaps detail the last steps more? :(

Carsten Hagemann -

When you put it together again use the side with the cable “channels”, it is way easier than with the other side.

Tobias Vdb -
