Bosch MFQ1308 Stirnrad tauschen

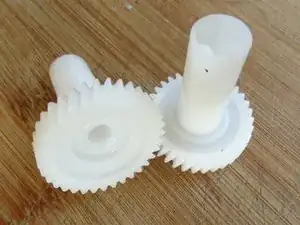

Hier die neuen Stirnräder. Die Ersatzteilnummer bei BSH ist Bosch 00027660

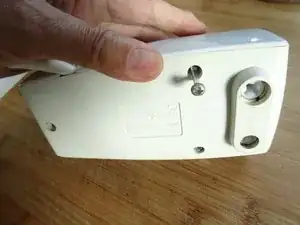

Lege den Handrührer so, dass die Unterseite zu dir zeigt.

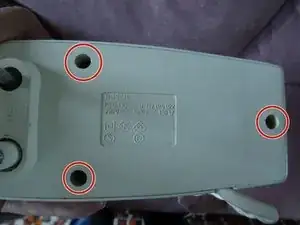

In tief liegenden Löchern befinden sich drei lange Kreuzschlitzschrauben #2. Drehe sie heraus.

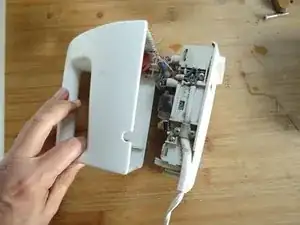

Ziehe das Gehäuseoberteil mit ein wenig Kraft nach oben ab.

Lege das Gerät mit der Unterseite auf den Tisch.

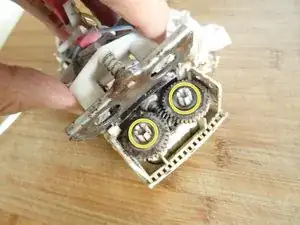

Die beiden Stirnräder sind gut zu erkennen, vermutlich auch die abgenutzten Stellen in der Schrägverzahnung.

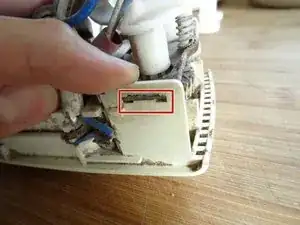

Die Stirnräder werden von oben durch eine Metallplatte fixiert. Diese Metallplatte ist auf beiden Seiten in eine große Kunststofflasche hineingesteckt.

Drücke eine der beiden Laschen vorsichtig ein wenig nach außen, bis die Metallplatte aus dem Schlitz herauskommt.

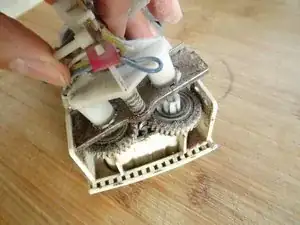

Hebe die Metallplatte komplett mit Regler und Spannvorrichtung nach oben weg und lege sie zur Seite.

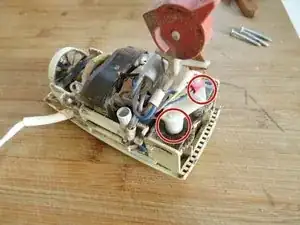

Oben auf den Stirnräder liegen die beiden Spannzwingen für die Rühreinsätze. Hebe sie einfach heraus.

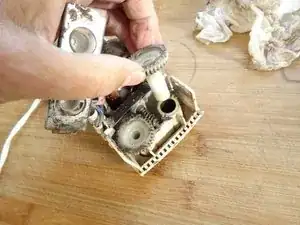

Hebe die beiden Stirnräder heraus.

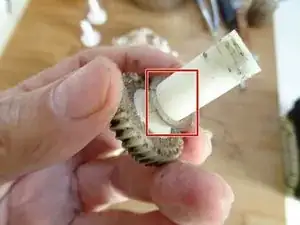

Auf der Achse der Stirnräder befindet sich eine Unterlegscheibe aus Kunststoff. Übertrage sie auf die beiden Ersatzteile.
