Einleitung
Bei gebrochenen Nasen oder Schraubenhalterungen kann die zwei Gehäuseteile miteinander verklebt werden. Wichtig prüfe vor dem verkleben ob du alles funktionsgerecht zusammengebaut hast.
-
-
Entferne das ersten Teils des Gehäuses
-

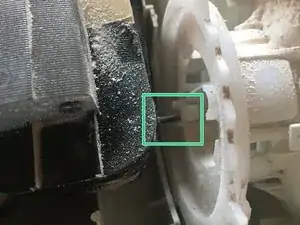

Achte darauf das beim entfernen des Drehrads die Nase des schwarzen Elements nicht abbricht (grün markiert).
-

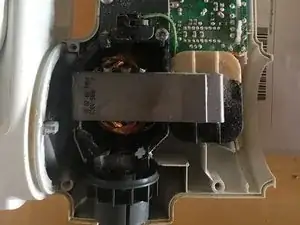

Entferne das zweite Teil des Gehäuses
-
-
-

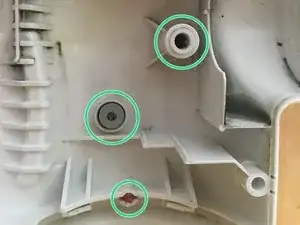

Gehe sicher das die grün markierten Elemente am richtigen Platz sind, das rote Element ist nur auf einer Seite.
-

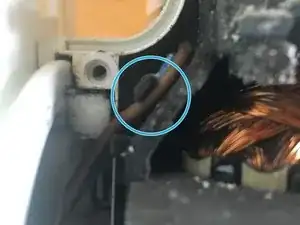

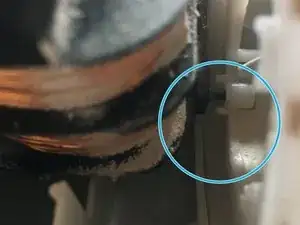

Achte darauf das die zwei Litzen wie blau markiert verlaufen.
-

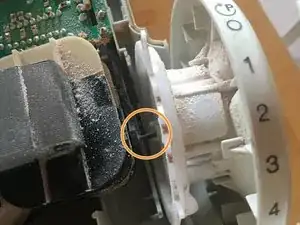

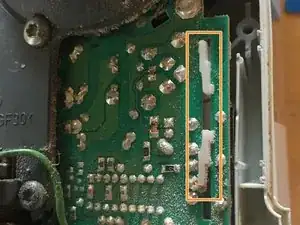

Das weiße Element muss in der dargestellten Position sein. (markiert in orange)
-
-
-

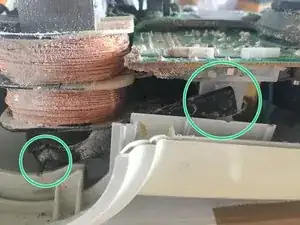

Hebe das untere Gehäuse etwas an, um die Nase des schwarzen Elements in das Loch des weiße Elementes einzuführen. (markiert in grün)
-
Danach wird die andere Nase des schwarzen Elemens in das Drehrad, geh sicher das es wie abgebildet ausgerichtet ist.
-
Führe mit sanften Bewegung das Drehrad in die Führung des Gehäuse. (blau markiert)
-

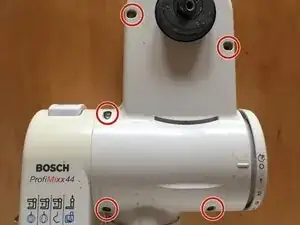

Nun darf das obere Gehäuse mit den fünf Schrauben verschraubt werden (TR15).
-
