Bose SoundLink Mini Lautsprecher tauschen

Geschrieben von: Jordan Smith
  • Kommentare: 41
Bose SoundLink Mini Lautsprecher tauschen

Schwierigkeitsgrad

Mittel

Schritte

19

Zeitaufwand

15 Minuten

Einleitung

Diese Anleitung zeigt, wie du die Lautsprecher im Bose SoundLink Mini austauschen kannst. Die Lautsprecher sind die Hauptbestandteile des Gerätes, sie oder die Kabelanschlüsse können nach einiger Zeit schadhaft werden und müssen ersetzt werden. Sie sind tief im Gehäuse eingebaut, zum Austausch müssen einige Bauteile entfernt werden, bevor die Lautsprecher zugänglich sind. Folge genau der Anleitung und halte alle notwendigen Werkzeuge bereit.

  1. EteIGhUhrHNhGSIV

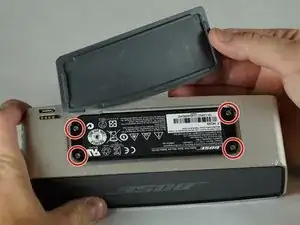

    • Löse die Batterieabdeckung aus Gummi ab und entferne die vier mit Kreisen bezeichneten 6 mm T8 Schrauben.

    Help I removed the part which I'm not supposed to next to the battery charger how do I put it back?

    Sooraj murali -

    Where can I actually get a replacement battery????

    appreciate any help bc I couldn’t find it anywhere.

    Kamil M. -

    Where can I get an actual replacement battery???

    appreciate any help bc I couldn’t find it anywhere.

    Kamil M. -

    Hi Brent and thank you for this easy fix.

    Still I have a problem I did not have while the original battery was in place: the sound is now buzzing even at a middle-of-the-range volume.

    I used the original screws and everything seems in place and the screws are tightened “right” I would say. I am usually fine fixing things. And I do not see what I could have done wrong…

    Any suggestion?

    Thank you.

    MBP -

    Which battery is the correct one. Two model are shown to be purchase

    Ruben Roman -

    What is not discussed is the wires that connect the battery to the speaker. In mine, I think I destroyed the speaker, because I pulled out the battery and dislodged the wires from the electronic board. I think they must have been soldered on, and now am having trouble attaching the new wires to the board.

    horseylawgal -

    I have lost the 4 battery screws. What size are they? I think they are metric but what is the length? They were Philips head flat as I remember.

    Wolfgang Mitchell -

  2. TvSnMbbcDXIYKYsw
    TvSnMbbcDXIYKYsw
    MKMMn5HrTi2DUheI

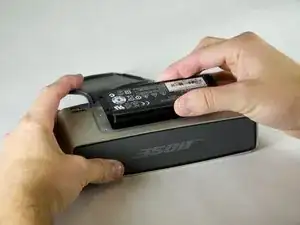

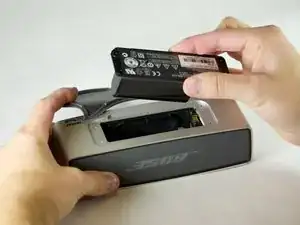

    • Halte die Abdeckung weg und ziehe den Akku senkrecht nach oben.

    Where can I buy this battery

    Karsten lou nielsen -

    Well that part was simple. What I need is how to disconnect the ribbon cable which is soldered in on both ends. No help here.

    Art Kennedy -

    soweit sogut..aber die Kabel sind verlötet ?

    das ist ja das problem

    also sehr schlechte Anleitung da ja das wichtigste fehlt !!

    Armin Karl -

    Bonjour pas aussi simple car les câbles de la batterie d origine sont soudés…

    Lionel Ludosky -

    On remark though: the original Bose battery has a thin foam gasket at the base. This foam gasket makes sure the room behind the speakers is airtight, which is essential for a clean sound. Most aftermarket batteries do not have this gasket, leading to a thumping noise when you turn up the music. This is easy to fix: with a sharp cutter, gently peel the gasket from the original battery and reinstall is on the new battery. That solved the problem for me. Alternatively, you can cut a think sheet of PE foam to fit the base of battery.

    philippe.bleiman -

    Cable is not soldered on BOSE SoundLink Mini!

    The situation is different on BOSE SoundLink Mini II. The procedure to replace battery is more demanding as the cable is soldered.

    france.gartner -

    iFixit日本語版からこのバッテリーパーツの購入ボタンを押すと、米国サイトにリンクされていて、当然ながらバッテリーは米国内以外では買えません！となります。何のための購入ボタンなんでしょうかね。時間の無駄でした。

    Shon DuBois -

  3. BR5TLXkkBuscfNEQ

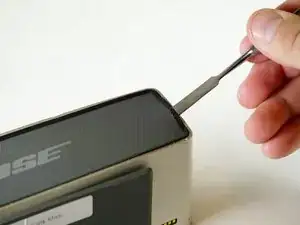

    • Setze einen Spatel zwischen der Gummikante am Gitter und dem Aluminiumgehäuse ein.

    • Setze den Spatel an der gezeigten Stelle ein.

    Woher bekomme ich nun rin solches Vorder- und Rückgitter?

    [COBS]CR4ZY BLITZ -

  4. IQPR3Zsbryqxjhlw
    IQPR3Zsbryqxjhlw
    RSZIEG2ivxHvbysB

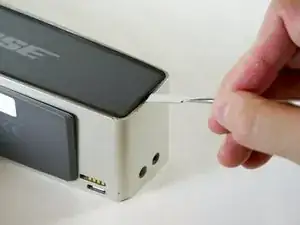

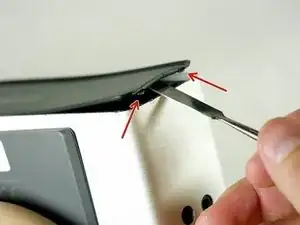

    • Heble das Gitter ganz behutsam nach oben, bis die beiden Rasten herauskommen.

    • Sei sehr vorsichtig, das Gitter verbiegt sich leicht.

  5. DfOL4YHnjWHvmEVI
    DfOL4YHnjWHvmEVI
    TqHI3UIP2UFyYNV3

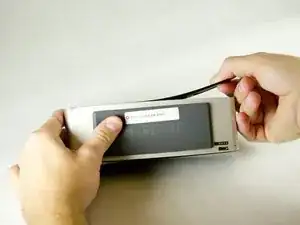

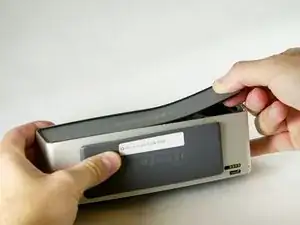

    • Das Gitter ist mit doppelseitigen Klebeband am Lautsprecher befestigt. Um es zu entfernen musst du es vorsichtig nach oben und gleichzeitig nach rechts ziehen.

    • Sei sehr vorsichtig, das Gitter verbiegt sich leicht.

  6. thANEYuPHmhKtHZl
    thANEYuPHmhKtHZl
    KZSQbN12cysAsaxc

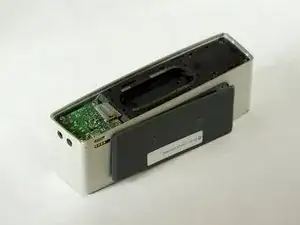

    • Entferne mit den gleichen Schritten das Rückseiten-Gitter.

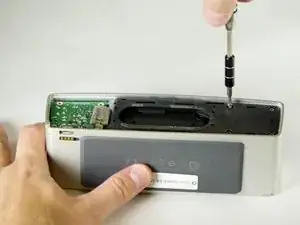

  7. TLXborpK4CpqYTpE
    TLXborpK4CpqYTpE
    u4VRKUsJZwoANVO2

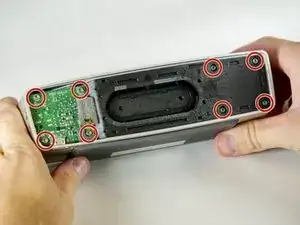

    • Entferne die vier 15 mm Torx T8-Schrauben auf der linken Seite und die vier 9,0 mm Torx T8-Schrauben auf der rechten Seite.

  8. BNqEmrLXEwqIoYld
    BNqEmrLXEwqIoYld
    ujVMMfsV1aYA4jfI

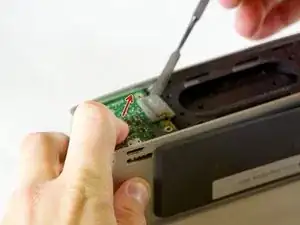

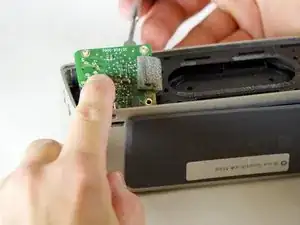

    • Schiebe die Platine mit dem Zeigefinger in die gezeigte Richtung und hebe sie gleichzeitig mit einem Nylon- oder Metallspudger zum Entfernen hoch.

  9. F2SUnikKXAhC6otT
    F2SUnikKXAhC6otT
    5ojjQyHN2LVINmdV

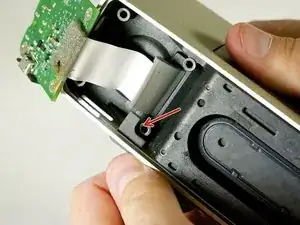

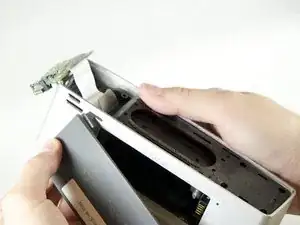

    • Ziehe vorsichtig an der Akkuabdeckung, bis die Gummilasche aus dem Aluminiumgehäuse herauskommt.

    I just want to emphasize that the rubber tab (that is part of the cover) is supposed to sit ON TOP of the circuit board. In my case, my son managed to pull of the battery cover off completely, so as I was taking it apart I didn’t see how the rubber tab was actually supposed to sit inside the box. Because these instructions have you unseat the circuit board, I thought it was implying the tab was supposed to sit under the circuit board. But that is NOT the case! If I had looked at the pictures 7 and 9 more carefully, I would have seen how things were supposed to sit. Instead I first jammed things back together with the rubber underneath the board (really hard to do), only to find that the slightly squeezed rubber tab pushed the cover out a millimeter so it wouldn’t sit right on the charger. On closer inspection, I figured things out.

    Matthew Busche -

  10. JSqbPEoovGjdsZH1

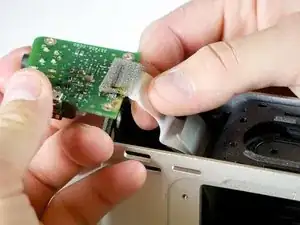

    • Entferne das Stück Schaumstoff (hebe es für später auf) und klappe die schwarze Lasche rechtwinklig hoch, so dass sich der Stecker im Anschluss löst. Entferne das Flachbandkabel vom Anschluss.

    • Beim Zusammenbau musst du die schwarze Lasche wieder senkrecht stellen, bevor du das Flachbandkabel wieder anschließt.

    there’s supposed to be a wire strips lock behind that small,gray foam,careful fellas don’t end it like me,i just simply pulling it off until it teared apart the board, also it broked,and until know i haven’t fix it yet

    Kikay CianancyTM -

    Button Switch Circuit Board is cut in my speaker what I do for it

    bodapati pramchand1997 -

  11. HUnVxWZq35tBKcVS
    HUnVxWZq35tBKcVS
    aLKZjnLTlwNN4mif
    oE2FLWVZxO5tFEZl

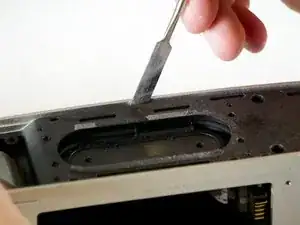

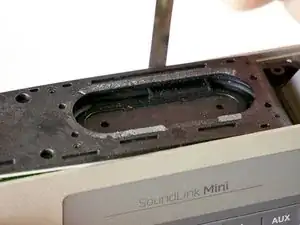

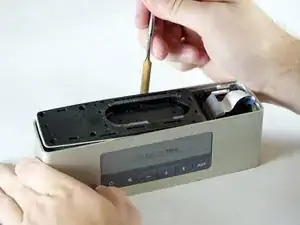

    • Heble die Kunstoffplatte mit einem Spatel hoch.

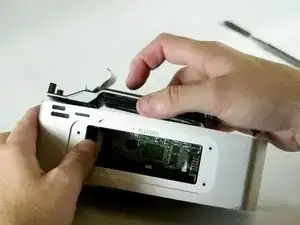

  12. Xu4mPZlXdUU1ONNW
    Xu4mPZlXdUU1ONNW
    C6AqfqpWPX5sbKWr

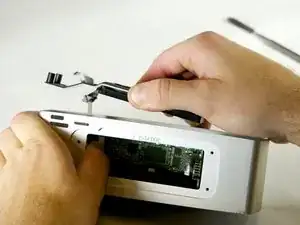

    • Achte beim Ausbau der Kunstoffplatte darauf, dass du nicht das durchgehende Flachbandkabel beschädigst.

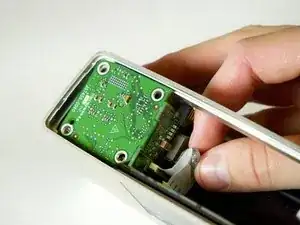

  13. KKRZxY2UGi64KIr1
    KKRZxY2UGi64KIr1
    2BBMEsxSImpSRutV

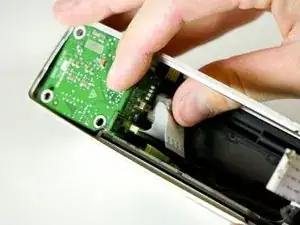

    • Greife durch das Akkufach hindurch und trenne das gezeigte Flachbandkabel ab.

    Hi ineed complete surkit bord for bose sound link mini speaker

    Ajay kumar -

    Bose sound link mini 1 complete surkit prece?

    Ajay kumar -

    How many pins a ribbon wire

    Rio Aldene Frani -

  14. YN3YfJCleXnxtrLa
    YN3YfJCleXnxtrLa
    WhnkYS5fVfOajYgY
    G6YBHFSoLeUOxpCn

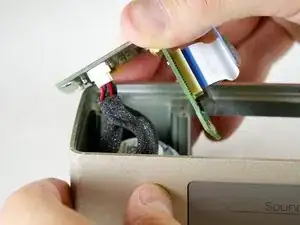

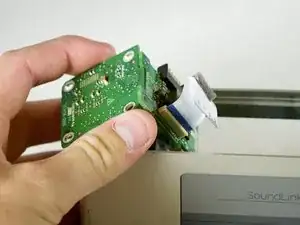

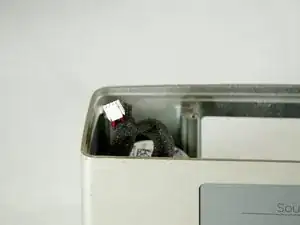

    • Wackle an beiden Platinen und bewege sie nach oben, bis sie aus dem Gehäuse entfernt sind.

    • Löse die Lautsprecherkabel ab und entferne die Platinen ganz.

    • Drücke beim Ablösen der Lautsprecherkabel die weißen Stecker zusammen, bis sie frei kommen.

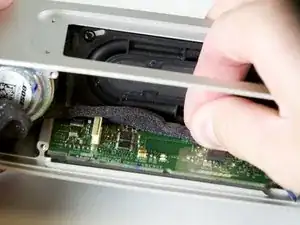

  15. wUqXOEhmZjsvFcQ6
    wUqXOEhmZjsvFcQ6
    DQyUneOZTwSOkACv

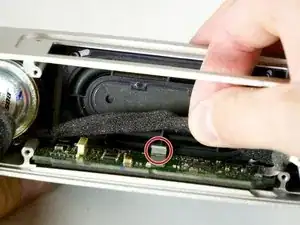

    • Fädle die Lautsprecherkabel aus den Halteklammern auf der Tastenplatinen heraus.

  16. 2Fo4QaQUrNlMjTJH
    2Fo4QaQUrNlMjTJH
    4UUN2ZTsi5Y1aqb2
    iCgV6oLQTwruardo

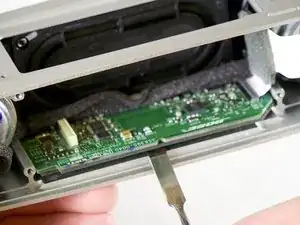

    • Hebe die Tastenplatine mit einem Nylon- oder Metallspatel ein wenig an.

    • Ziehe die Tastenplatine gerade aus dem Gehäuse heraus.

    Hi

    my bose SoundLink mini keep flashing ember light even it’s plugged into AC adapter,can you tell me how can I get it update

    Moqdam Aljwrany -

    hi dear

    hpe you are fine .dear need me one IC of this divice if posiable please inform me .thanks

    Aamir MAlik -

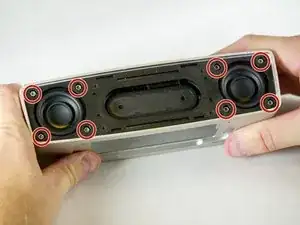

  17. SINS324nfdBsBPEw
    SINS324nfdBsBPEw
    LiQTgkGZeZM2Sx21

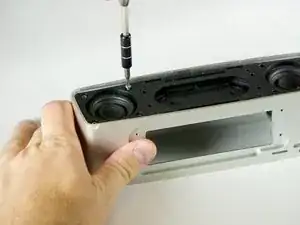

    • Entferne die acht 9,0 mm Torx T8-Schrauben.

    Where can i find the spare speakers?

    Ricardo ferreira -

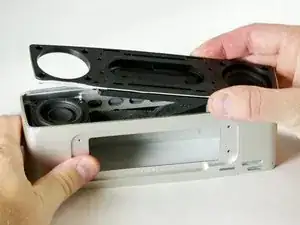

  18. d4NbEs4oqwPUWJL6
    d4NbEs4oqwPUWJL6
    tb5SfWWD2SAZHLw6
    ptkcwpytgwe23QKU

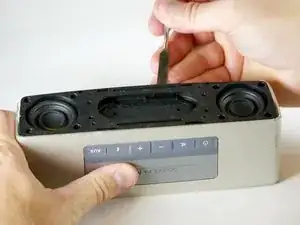

    • Heble die Kunstoffplatte mit einem Nylon-oder Metallspatel hoch und entferne sie.

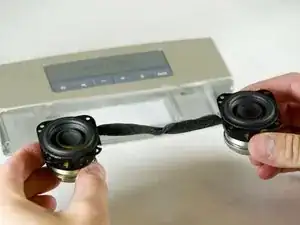

  19. gG2G4XKqON3AbmuJ
    gG2G4XKqON3AbmuJ
    wwJgmx5SfWwMlETX
    RSuTSuGVIeDXlDVy

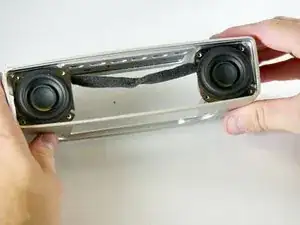

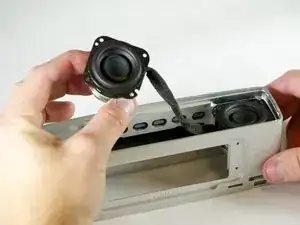

    • Hebe die Lautsprecher behutsam nach oben aus dem Gehäuse heraus.

    Speaker dimensions pls L*w*h

    syalusg -

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
