Bowers & Wilkins Zeppelin auseinanderbauen

Geschrieben von: Albert Einstein 2
  • Kommentare: 32
Bowers & Wilkins Zeppelin auseinanderbauen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

10 Minuten

Einleitung

Da B&W nicht auf meine Reparaturanfrage reagierte, habe ich mich entschlossen, dass Gerät selber zu öffnen bzw zu reparieren. Bei mir war es nur eine defekte Sicherung.

  1. iwm5TpowpsIxTp6l
    iwm5TpowpsIxTp6l
    WESQov3jovyQbFCW
    XbququBYCfAeNMNT

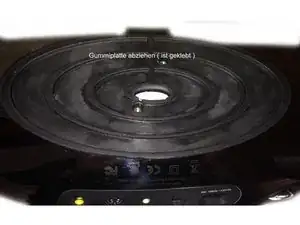

    • Lege das Gerät auf die Seite und nimm dann die Gummiplatte vom Boden ab.

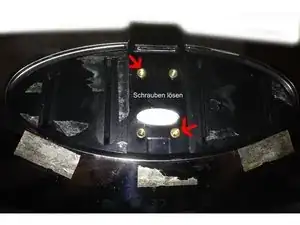

    • Anschließend die beiden Schrauben (Spezialschrauben aber ein kleiner Schraubenzieher reicht hier völlig aus) abschrauben.

  2. DcKHNrNmmYUnyIAU

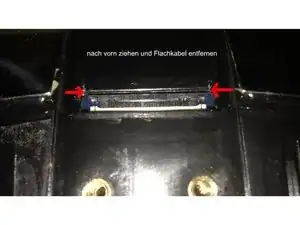

    • Ziehe vorsichtig den Kontakt ab (Klemme noch vorn drücken) und lege ihn zur Seite.

  3. OUcyjoIOEXoNELXq
    OUcyjoIOEXoNELXq
    HnFvbA2wlBUvFaEB

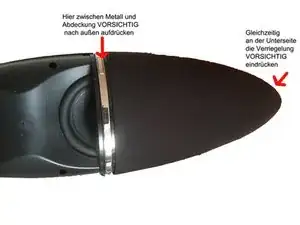

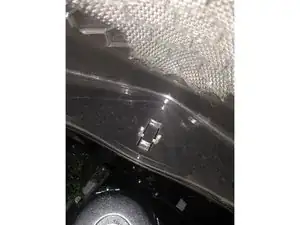

    • Mit einem Plastikschaber oder einem stumpfen Messer in den Schlitz zwischen Metallsteifen und Abdeckung gehen und diesen Schlitz nach außen drücken und dabei gleichzeitig den auf der Rückseite zu tastenden Plastikverschluss VORSICHTIG AM ÄUSSEREN ENDE hineindrücken. Dann die Abdeckung langsam zur Seite aufschieben.

  4. POQdBeQEEknxThft
    POQdBeQEEknxThft
    AnAGogn45FrLCvaR

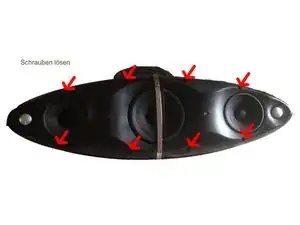

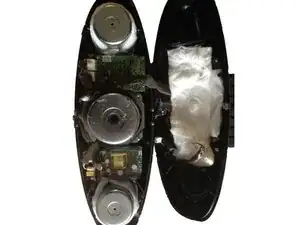

    • Dann die 8 Kreuzschlitz-Schrauben von der Vorderseite des Gehäuses entfernen.

    • ...und auch die beiden kleineren Kreuzschlitzschrauben von der Rückseite des Gerätes hinter den Hochtonlautsprechern.

    It is not necessary to remove the two small Philips screws (behind the tweeters) to split the until in half.

    Michael Dalby -

    I was unable to halve the unit without removing them.

    Mal Bredy -

    Note: the split line is between the chrome back shell and the front black plastic. Tge pictures provided on the site don't show where/how the two halves are split. (Do not try to split the unit by halving the black front plastic section) .

    Michael Dalby -

  5. CSfK6CTMQLk6TApx
    CSfK6CTMQLk6TApx
    lxwegVFvyEjJOchv

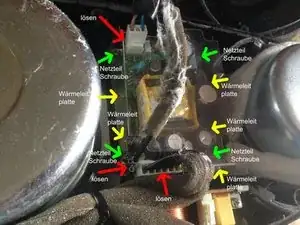

    • Das Gehäuse vorsichtig nach vorn abklappen

    • Die 3 Kabel (ROTER Pfeil) lösen und abziehen

    • Dann die Schrauben vom Netzteil (4 Stück, GRÜNER Pfeil ) entfernen und das Netzteil entnehmen.

    • Anschließend die Schrauben, die das Wäremeleitblech halten, entfernen (5 Stück, GELBER Pfeil)

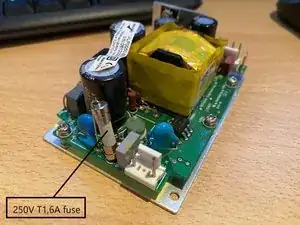

    • Neue 250V T1,6A Sicherung einlöten.

    und wo bitte, ist die Abbildung der Sicherung?

    klaus.petig -

    Gude! Hast du mal eine Lösung für die Modernisierung vom 30pin gefunden? (Adapter, Bluetooth o.ä.)

    partysahne -

    Ich suche auch einen passenden AirPlay Adapter auf 30Pin. Ich habe einen gekauft, um jetzt festzustellen, dass es für diesen keine App mehr gibt.

    ronnypietsch -

    Der Layen i-dock Bluetooth Receiver als 30 Pi Aufsteckmodul funktioniert bei Android und bei Ihrer Phone

    Jürgen Zellerhoff -

  6. 1fhsZmKhQvCpdR3B

    • Nachdem ich die Sicherung und die Kondensatoren überprüft hatte, stellte ich bei meinen beiden Netzteilen (ich hatte ein zweites kaputtes als Ersatzteil gekauft) fest, dass dieser Widerstand durchgebrannt ist oder zumindest keinen Mantel hatte.

    • Ich konnte den Wert nicht bestimmen, und da er so tief in der Platine steckt, habe ich die Reparatur hier beendet.

    Der defekte Widerstand hat 0,33 Ohm (orange, orange, silber, gold).

    Frank Thoelen -

    Laut untenstehendem Post von zeprep gibt das erwähnte Forum unter #97 die Farben rot rot silber gold mit dem Wert 0,22 Ohm und 0,5 Watt an. Er schreibt, dass dann fast sicher noch mehr defekt ist.

    VauWeh -

Abschluss

Benutze diese Anweisungen in umgekehrter Reihenfolge, um das Gerät wieder zusammenzubauen.
