Einleitung
Der Hersteller hat mir per Email mitgeteilt, dass das Gerät nicht zu reparieren sei. Wir machen es trotzdem. Die Kosten für einen neuen besseren Akku liegen etwa beim halben Anschaffungswert für eine neue Lampe.
Das Gehäuse hat eine wasserdichte Ultraschallschweißnaht. Um das Gehäuse zu öffnen, muss es aufgesägt bzw. zerstört werden. Im Anschluss wird es wieder zusammengeklebt, damit es wasserdicht wird.

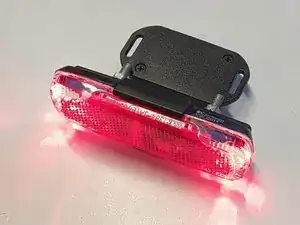

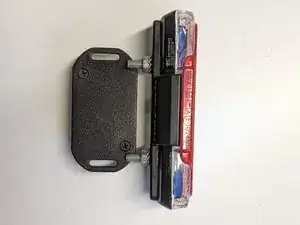

Busch + Müller Toplight 2C permanent
Werkzeuge
Ersatzteile
-
-

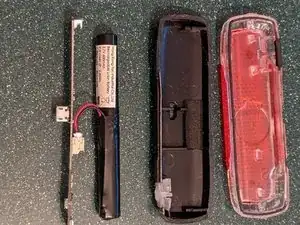

Mit einer feinen Säge (zum Beispiel Japansäge) die Lampe entlang der Ultraschallschweißnaht aufsägen
-
Insgesamt müssen vier gerade Schnitte gemacht machen
-
Vorsicht sägen, damit die Elektronik oder der Akku nicht beschädigt wird
-
-
-

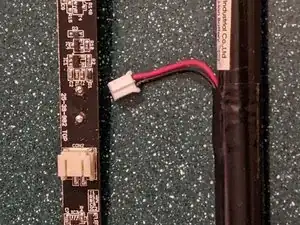

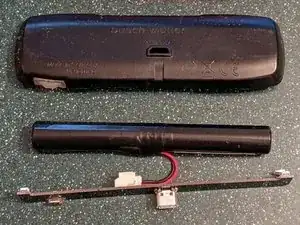

Den alten Akku aus der Buchse ziehen
-
Der Stecker kann relativ fest in der Buchse sitzen. Einfach wackeln bis er sich herausziehen lässt oder eine Zange verwenden
-
-
-

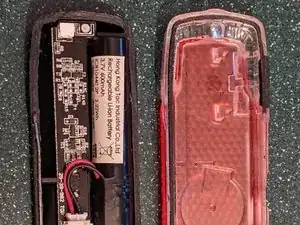

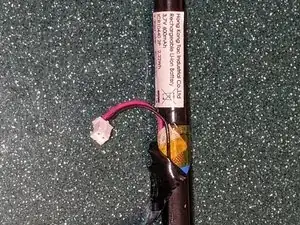

Unter der schwarzen Folie verbergen sich zwei Li-Io Zellen in AAA Größe
-
An den beiden äußeren Enden befinden sich die Minuspole, die mit einer Metallklammer verbunden sind
-
Die runden Aufkleber und die lange Metallklammer entfernen
-
Die Kabel samt Buchse entfernen
-
-
-
2x ICR10440 mit Lötfahne kaufen
-
(Die hier verwendeten Akkus sind ICR10440; 3,7V je 320mAh mit Z-Lötfahne)
-

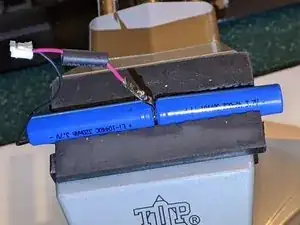

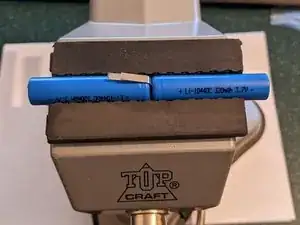

Die Akkus mit der Plusseite zueinander legen und die Lötfahnen verlöten
-
Nun wird das rote Anschlusskabel angelötet
-
-
-

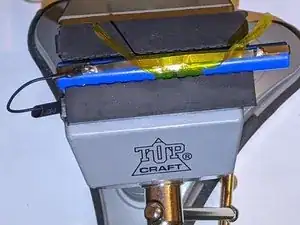

Die äußeren Lötfahnen werden mit dem Blech verlötet (Büroklammer als Löthilfe).
-
Das schwarze Anschlusskabel wird ebenfalls auf das Blech gelötet
-
Den gelben Klebestreifen auf die offenen Kontakte kleben
-
Die kreisförmigen roten Aufkleber wieder auf die äußeren Pluspole kleben
-

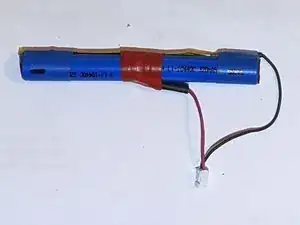

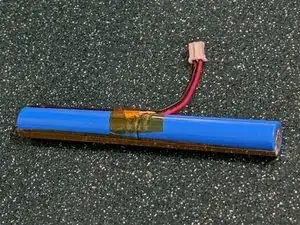

Mit Isolierband das neue Akkupaket fixieren.
-
-
-
Stromstecker in die Buchse der Platine stecken
-
Platine mit USB-Buchse nach unten zeigend, in das schwarze Gehäuse einlegen
-
Den Reflektor auflegen
-

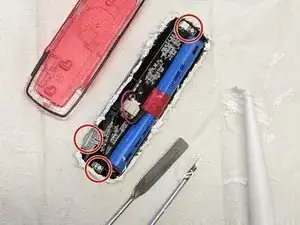

Damit das Gehäuse wieder wasserdicht wird, muss die zuvor aufgesägte Naht mit einem spaltfüllenden Kleber zusammengeklebt werden. Dies geht zum Beispiel mit Sikaflex
-
-
-
Entlang der Kontur vorsichtig Kleber auftragen (z.B. Sikaflex)
-
Aufpassen dass die LEDs und der Schalter sauber bleiben
-

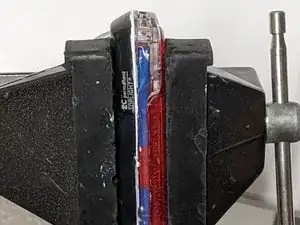

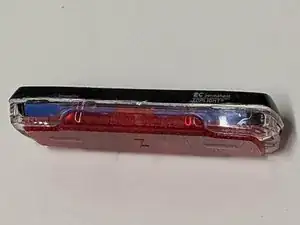

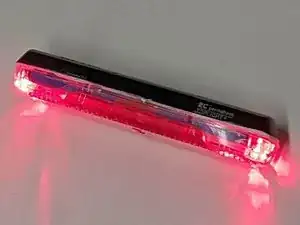

Gehäuse schließen und Kleber aushärten lassen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
