Canon EOS 6D Bildsensor austauschen

Geschrieben von: Justin Thomas
  • Kommentare: 32
Canon EOS 6D Bildsensor austauschen

Schwierigkeitsgrad

Mittel

Schritte

35

Zeitaufwand

1 Stunde

Einleitung

Nutze diese Anleitung um den Bildsensor deine EOS 6D zu tauschen.

  1. PGtOmEPoNgC4aKES

    • Entferne die Abdeckung vom Zielsucher in dem du das Gummi leicht zusammen drückst und nach oben herausschiebst.

  2. ccGB6BJhI5infHmn

    • Öffne den Akkudeckel auf der Unterseite der Kamera

    • Nutze deinen Daumen um den kleinen schwarzen Knopf innerhalb des Akkudeckels zu bewegen um den Akkufachdeckel zu entfernen.

  3. 1SVkjih1iDxoURro

    • Fahre mit deinem Fingernagel oder dem flachen Ende eines Spudger unter die Gummierung und entferne sie von allen Seiten der Kamera.

    Presume includes same procedure for the right hand side of the camera which is now shown as derubberised

    laylow -

    It is unnecessary to completely remove the rubber from the right side of the back panel - in the next step where you remove two screws, simply lift the top right corner for access.

    rakurai -

  4. 4wl5RCjUBTYKn2wn

    • Öffne die Abdeckung des HDMI/AV/MIC Anschlusses in dem du sie vorsichtig herausziehst.

    • Drehe die Abdeckungen zur Seite um die Anschlüsse zu sehen.

    • Entferne folgende Schrauben:

    • Zwei silberne 5mm Phillips #00

    • Eine schwarze 6mm Phillips #00

    Phillips#0 seemed to be a more secure fit.

    John Hood -

  5. wbGIRc21eYMaysQq

    • Entferne nun die Abdeckung für den HDMI/AV/MIC Anschluss in dem du vorsichtig die Abdeckung von unten nach oben herausziehst.

  6. VjrMZmJkRuWPyLWP

    • Drehe deine Kamera so, dass die Unterseite zu dir zeigt.

    • Entferne die folgenden Schrauben:

    • Zwei 6mm Phillips #00

    • Eine 3mm Phillips #00

    Correction:

    2x 3mm Phillips #00

    1x 6mm Phillips #00 in battery compartment

    Joey Fresco -

    Figure circle is not correct. Joey Fresco is right.

    Tomonori OTA -

    the 6mm phillips #00 is under the grip.  The other 2 are 3mm.

    Jay Wang -

  7. v3CJOxdCyWKbJurV

    • Drehe die Kamera so, dass die Rückseite zu dir zeigt.

    • Entferne die folgenden Schrauben:

    • Drei silberne 5mm Phillips #00

    • Zwei schwarze 6mm Phillips #00

    • Eine schwarze 4mm Phillips #00

  8. a3GwdOFxZyLNDUTI
    a3GwdOFxZyLNDUTI
    OAYyPjFk3AEyiwQt

    • Ein schwarzes Flexkabel verbindet die Rückseite mit dem inneren der Kamera. Eine beschädigung des Kabels führt dazu dass der Bildschirm sowie die Knöpfe nicht mehr funktionieren können.

    • Benutze deine Finger um die Rückseite vorsichtig im 90 Grad Winkel nach unten zu drehen.

    • Nutze das flache Ende eines Spudgers um das Kabel vorsichtig von der Innenseite der Kamera zu lösen.

    The ribbon cable is connected to the camera via a plug (the gold colored PCB has a male plug on the other side of the PCB). This plug is at the end of the spudger. You need to pull that PCB boar/plug straight up from the camera (perpendicular to the camera)

    Jim R -

    There is a metal piece protruding from the back panel into the main body, down near the battery door. DO NOT simply bend the back panel down 90 degrees! Gently pull the entire back (including the lower right corner near the battery door) straight away from the camera about 1cm, and then lower the back panel 90 degrees.

    rakurai -

  9. ZADAMCBTYjXFcKYR

    • Entferne die 8mm Phillips #00 Schraube von der unten Seite der Front.

  10. cxLt6DgnEAWtWLHb

    • Drehe die Kamera so, dass die HDMI/AV Anschlüsse von dir weg zeigen.

    • Entferne die untere 4mm Phillips #00 Schraube.

  11. 1QEFffL3JiBZGUpS

    • Drehe die Kamera so, dass die Unterseite zu dir zeigt.

    • Entferne die folgenden Schrauben:

    • Zwei 8mm Phillips #00

    • Eine 4mm Phillips #00

  12. FOOGJI1ePJPQTpVX

    • Entferne nun die Unterseite von der Kamera in dem du mit den Fingern das Cover aus dem Batteriefach löst und herausziehst.

  13. AFsybPsMGAw2kxti

    • Drehe die Kamera so, dass die Vorderseite zu dir zeigt.

    • Entferne die folgenden Schrauben:

    • Drei 5mm Phillips #00

    • Zwei 6mm Phillips #00

    • Eine 4mm Phillips #00

    the screw on the grip is 4mm shorter then 2 on the right side.

    Jay Wang -

  14. I6HlMn6xWmPNAoeZ

    • Drehe die Kamera so, dass die HDMI/AV Anschlüsse von dir weg zeigen.

    • Entferne die folgenden Schrauben:

    • Eine 4mm Phillips #00 Feingewinde

    • Zwei 4mm Phillips #00 Standartgewinde

    Screw types were wrong.   There is only one coarse-tread Philips on the botton.  The top two are fin-thread.

    Jay Wang -

    Not on mine, the two orange-labeled screws were coarse threaded, but they are not the same length. The 0.5mm longer screw goes in the hole nearest the battery door.

    rakurai -

    Do not remove the upper orange-labeled screw. Removing the SD card door is unnecessary and risks damaging the tiny switch that detects the door being closed. Instead, loosen the screw about 1 turn and slide the front plate forward.

    rakurai -

    If you damage the switch, use a utility knife to pry it off the board/cable it is connected to and it will “trick” the camera into thinking the door is always closed. Be sure to turn your camera off before removing the card if you do this.

    Owen -

  15. wtnfCDGwV4KJkTBL

    • Das rote Lautsprecherkabel ist mit dem inneren verbunden. Das gewaltsame öffnen kann zu Schäden führen.

    • Klappe die Vorderseite nun vorsichtig nach rechts ohne sie abzuziehen.

    The adhesive holding the “6D” badge can give some resistance, be careful as it is very close to the delicate speaker wire.

    rakurai -

  16. XQ6TmF1jwhtVQF2H

    • Entferne die 4mm Phillips #00 Schraube auf der Innenseite um die Einheit vom Lautsprecherkabel zu entfernen.

    Can the lens mount ring (the EF mount ring with the red dot) actually be removed without having to remove the front panel by just removing the four screws? Or does one actually have to disassemble the whole camera as shown in this guide?

    John Paul Adrian Glaubitz -

    Better to remove mount ring after disassemble the whole came as this guide. The ring was caught and could not be removed.

    Tomonori OTA -

    Removing the front panel is unnecessary for removing the top case. Just pull the panel forward 0.5cm to unhook the top case from the pins in the front panel, then slide it back into position temporarily while you work with the top. This avoids needing to unhook the speaker or otherwise damage front components.

    rakurai -

  17. ymtVOkOghUEhmtuj

    • Entferne die 4mm Phillips #00 Schraube von der oberen Platte unter dem Haken.

    5mm screw, in case you unnecessarily removed the shutter button screw in the next step and mixed them up.

    rakurai -

  18. DWWFPVD4DgGi1lYu

    • Entferne die 4mm Phillips Schraube vom innenen der oberen Platte - unter dem Auslöser

    This step is not necessary

    Scott McRae -

  19. UHEFlvKIbNEaobJI

    • Drehe die Kamera so, dass die Oberseite zu dir zeigt.

    • Entferne die 6mm Phillips #00 Schraube neben dem Digitalen Display

  20. ryBeBKJWQYhr5etn

    • Drehe die Kamera so, dass die Rückseite zu dir zeigt.

    • Entferne die Phillips #00 Schraube vom Zielsucher.

  21. hP2fZuyGEpnwJ5q1

    • Entferne vorsichtig die beiden hellbraunen Flexkabel an der Oberseite.

    • Das rechte Flex kannst du mit dem flachen Ende eine Spudgers entfernen.

    • Für das linke Flex nutze eine Pinzette um es vorsichtig zu lösen.

    The ribbon connector indicated in orange has a lever on the back of the connector that you lift with the spudger to release the cable. Then reinsert the cable until you feel it hit home and close the lever.

    Scott McRae -

    Scott is right.  To raise the lever is necessary when putting the ribbon back.

    Jay Wang -

  22. iCNOTrtWKvYYLMsq

    • Eine weiteres Flexkabel verbindet das innere mit der oberen Platte

    • hebe die obere Platte vorsichtig an dass du etwa 2cm Platz hast

    • Nutze auch hier wieder einen Spudger um das obere Flexkabel zu lösen.

  23. rWikZ1mJq2EBOMkv

    • Nimm die verbleibende Seitenabdeckung und ziehe sie vorsichtig von der Kamera ab.

    This step is unnecessary and risks damaging the tiny SD card door switch. See my comment on step 14 above to avoid removing this part.

    rakurai -

  24. KKECMwjwSjeMeqI4

    • Löse vorsichtig das schwarze Klebeband auf der Rückseite der Kamera.

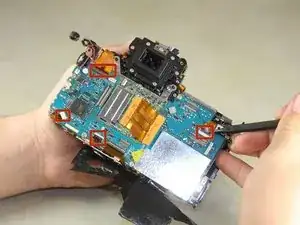

  25. NYTiEPsBoc1uerUs

    • Nutze das flache Ende eines Spudgers um die Flexkabel vorsichtig zu lösen.

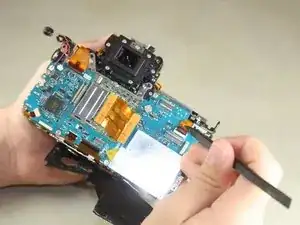

  26. UAWFKBCgPqUncJUT

    • Nutze die Spitze Seite eines Spudgers um die hellbraunen Flexkabel aus der Halterung zu lösen.

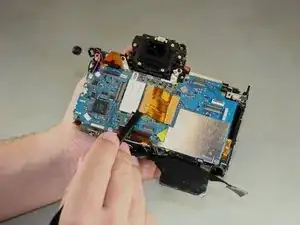

  27. YmrOFmQuq31SS4Uh

    • Nutze das flache Ende eines Spudgers um das mittig gelegene hellbraune Flexkabel zu lösen.

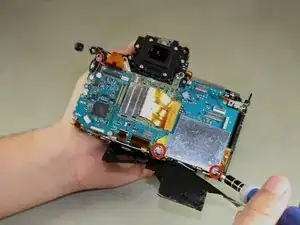

  28. KVeQVyhAECPwBkCb

    • Entferne zwei 4mm Schrauben von der Metallplatte an der unteren Seite der Kamera.

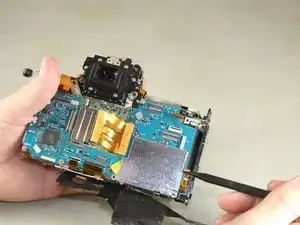

  29. cEZGOFVmrnFwPHqi

    • Nutze die Spitze des Spudgers um die Metallplatte zu entfernen.

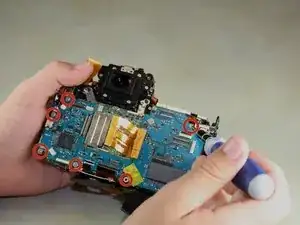

  30. d6Kf2EUFPwglbhtW

    • Entferne sechs 4mm Phillips #00 Schrauben von der Rückseite der Kamera.

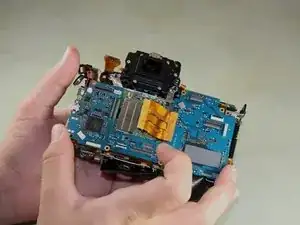

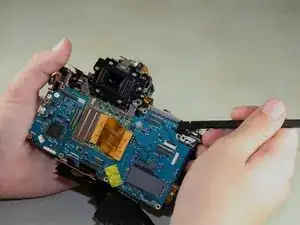

  31. lVnOqiyvugghcZMq
    lVnOqiyvugghcZMq
    gU1r3SVYkVCUAlbQ

    • Fahre vorsichtig mit der flachen Seite des Spudgers unter die blaue Leiterplatte um diese zu abzuhebeln.

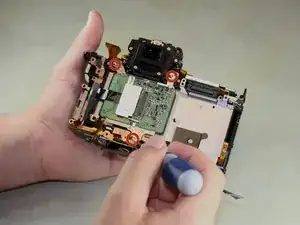

  32. Lp1E5cNrXkGwAvGS

    • Entferne drei 6mm Torx Schrauben von der Rückseite der Kamera.

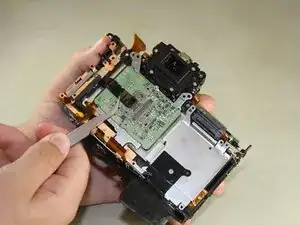

  33. wtHJX1qIAmwLHscS

    • Nutze eine Pinzette um die Metallplatte sowie den dünnen schwarzen Klebestreifen darunter zu entfernen.

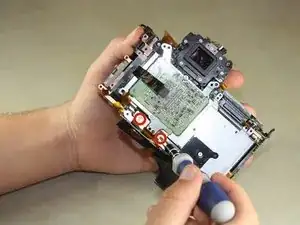

  34. BMVA4fMH3QqLHnha

    • Entferne zwei Phillips #00 Schrauben von der Rückseite der Kamera.

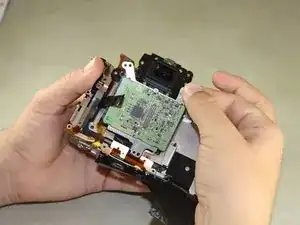

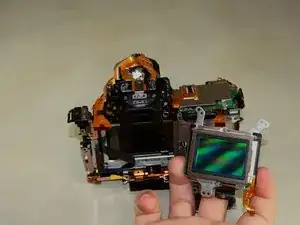

  35. 4cBdZMwigA3QHNJj
    4cBdZMwigA3QHNJj
    nRZOIDwoyqND2XRu

    • Nimm deine Finger um den Bildsensor von oben langsam rauszuziehen.

    • Ziehe den Sensor nun komplett nach oben raus.

    Hello, someone will know, if after only cleaning the mother card of my camera and not turn on that has to be done???? since I did not dismantle it only with a brush removes excess dust.

    sistemassolaresdelsureste -

    Hello sir, Sir I have a mirrorless camera EOS M50 canon. Unluckily during cleaning sensor come to some scratches, I want to replace my camera sensor, how can I do!!! And how to buy sensor and where to buy?

    bravocam70 -

Abschluss

Um dein Gerät wieder zusammen zu setzen, befolge diese Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Justin Thomas

Mitglied seit: 22/04/14

2073 Reputation

8 Kommentare

Hi, after replacement I've got strong fixed pattern noise. Any ideas what went wrong? Do i need somehow to calibrate it?

hornetsixone -

oh shi~ sensor placed on springs...it's be hard to calibrate focal plane at home

war666beast -

WARNING!!!!!

Removing the CMOS sensor, as shown above, will render your camera useless!! (no focus)

WHY?

This sensor (and many others) are very precisely tension-adjusted. It's called FBD or Flange-Back Distance. It's the distance between the lens mount surface and the actual surface of the CMOS sensor (below a low pass filter and below any sensor glass). Requires a special Canon tool to measure and adjust. There is a way around - you can use a high precision digital micrometer to measure it before removal and then adjust after putting it back in place. Still, high precision is required. Canon might refuse to work on your camera after you do it in a way illustrated above. I know at least a couple of such cases and one of them was related to this specific "repair guide". Please be careful!

Mike / camera repair tech

Mike -

after open my camera 14 times, I fix part of this problem adjusting the sensor, but now the phase detection works in a vertical position shoot, when I put the camera in horizontal, do not work. Is there some of you having this problem? the whey Im using to do the adjustment is counting how many turns I did on each screw, after tighten all 3

gaucho2012 -

How do you get to the SDslot to fix or replace???

Mamoru -

You missed one of the ribbon cables in Step 25 https://i.imgur.com/i1oDpIB.jpg

You missed one of the PCB screws in Step 30 https://i.imgur.com/8tvX4bS.jpg

Seva Liok -

How do I measure with the high precision digital micrometer ? What do I have to measure? Is there any guides for this?

Thanks

Angelo -

http://camerarepair.hu/kprzkelo-cmos-bel...

Tamás Szügyi -
