Canon Power Shot A 550 Tastenplatine austauschen

Geschrieben von: Shaelyn Thomas
  • Kommentare: 0
Canon Power Shot A 550 Tastenplatine austauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

20 - 25 Minuten

Einleitung

Wenn die Tasten nicht mehr richtig funktionieren könnte das an der Platine mit den Tasten liegen. Diese Anleitung zeigt dir, wie du sie austauschen kannst.

  1. EZQEfHmJtFqCSh4S
    EZQEfHmJtFqCSh4S
    nkjYAVDs23mU6oQY
    rsMuPeYDaYYxVT1X

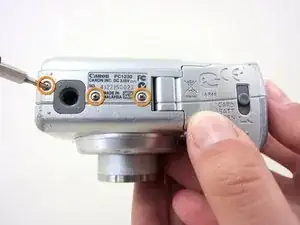

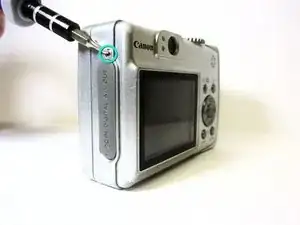

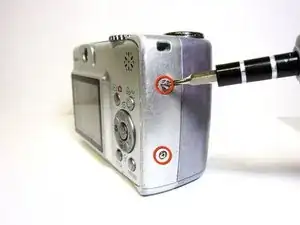

    • Drehe sechs 4,45 mm Kreuzschlitzschrauben #00 heraus.

    • Zwei Schrauben befinden sich - von vorne gesehen - auf der linken Seite.

    • Drei Schrauben auf der Unterseite.

    • Eine Schraube auf der rechten Seite.

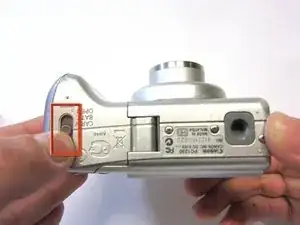

  2. c6deaGuTGQHAvd1D

    • Halte die Kamera mit der Unterseite zu dir.

    • Öffne die Klappe über der Speicherkarte, indem du den Schieber in Richtung "CARD/BATT" hoch bewegst und dann die Klappe nach links schiebst.

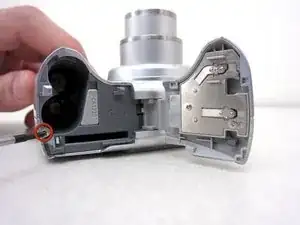

  3. 4hyIUoscJUIBJMGB

    • Ein Blick in das geöffnete Batterie-/Kartenfach.

    • Entferne die einzelne 4,45 mm Kreuzschlitzschraube #00 am Batterie-/Kartenfach.

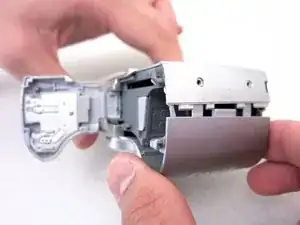

  4. LjvmUNuyYMEZdE6s
    LjvmUNuyYMEZdE6s

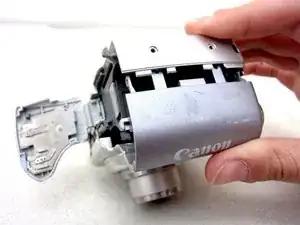

    XWfyPtiBAxAoNLZY

    • Entferne vorsichtig die vordere Abdeckung vom Gerät.

    • Tipp: beginne an der linken Seite mit dem Lösen der Rasten in der Nähe des Batteriefachs.

  5. ZAUKJmskKGEq2bvu

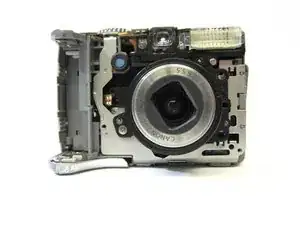

    • So sieht die Kamera ohne vordere Abdeckung aus.

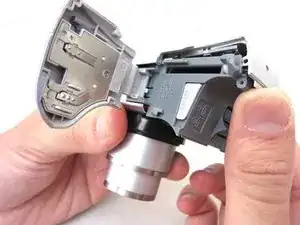

  6. 6tFfWjPMSySW3ec5
    6tFfWjPMSySW3ec5

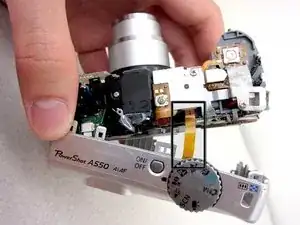

    J4T5v53BjkHcJMPI
    kR2f2CbXTfZH1fOH

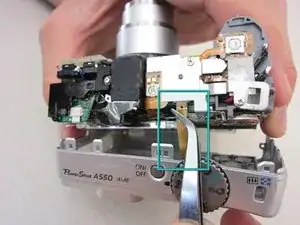

    • Beginne mit dem Ablösen der rückseitigen Abdeckung am Batteriefach.

    • Ruckle nicht an der Rückabdeckung, wenn sie abgenommen ist. Du könntest das Flachbandkabel beschädigen, mit dem sie am Gehäuse angeschlossen ist.

    • Löse das Flachbandkabel zwischen Rückabdeckung und Gehäuse mit einer Pinzette ab.

  7. jVHOGLuq16hWPVRW

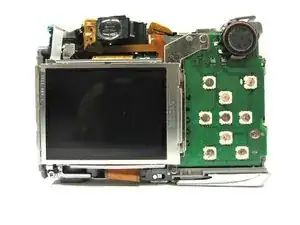

    • So sieht die Kamera ohne Rückabdeckung aus.

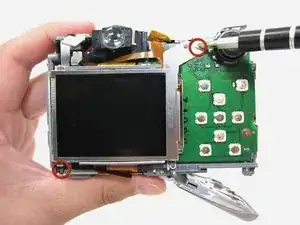

  8. Yh6TbnDjD1xQpqVL
    Yh6TbnDjD1xQpqVL
    Yx6bZKA1reWXQ6YH
    WvPeiDLfDJYT1Kfs

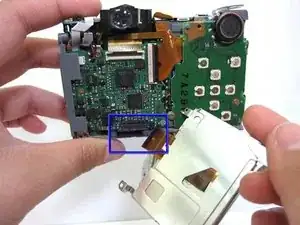

    • Entferne die beiden 4,35 mm Kreuzschlitzschrauben #00, welche das LCD befestigen.

    • Ruckle nicht am LCD, das könnte das Flachbandkabel, mit dem es angeschlossen ist, beschädigen.

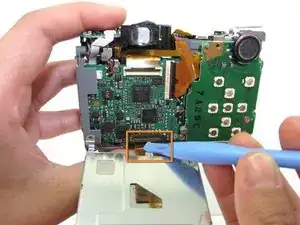

    • Löse die schwarze Sicherung am Anschluss des Flachbandkabels mit einem Plastiköffnungswerkzeug.

    • Löse die schwarze Sicherung am Anschluss des Flachbandkabels mit einem Plastiköffnungswerkzeug.

  9. KPh5wiVOOxoHuvHP
    KPh5wiVOOxoHuvHP
    JpAMCauAQsHODclD

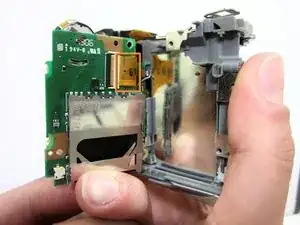

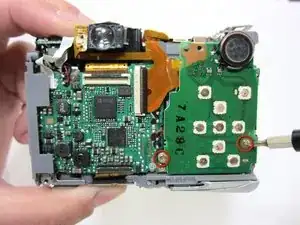

    • Löse die beiden 3,35 mm Kreuzschlitzschrauben #00 von der grünen Tastaturplatine.

    • Ruckle nicht an der Platine, dies könnte das Flachbandkabel beschädigen, mit der sie noch angeschlossen ist.

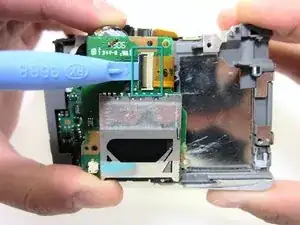

  10. sRiVZBo11mkGohLX
    sRiVZBo11mkGohLX
    dxAvLUKc2kUVP6uG
    sAw1xCLMG5eintTp

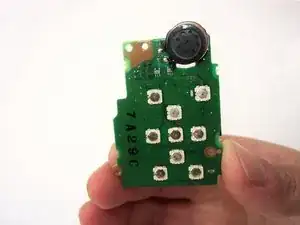

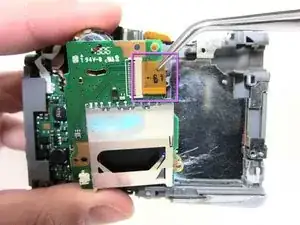

    • Hebe die schwarze Sicherung am Anschluss des Flachbandkabels mit einem Plastiköffnungswerkzeug hoch.

    • Löse das Flachbandkabel zur Platine mit einer Pinzette aus dem Anschluss.

    • Der SD Kartenleser ist auf der Rückseite der Platine angebracht. Du musst also die ganze Platine austauschen.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
