Canon PowerShot A540 Bedienfeldplatine Austausch

Geschrieben von: Cooper Hale
  • Kommentare: 0
Canon PowerShot A540 Bedienfeldplatine Austausch

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

20 - 30 Minuten

Einleitung

Wenn deine Tasten an der Kamera nicht mehr funktionieren könnte vielleicht ein Austausch der Platine für das Bedienfeld helfen. Du musst dazu zuerst die Rückabdeckung und das LCD entfernen.

  1. mItqjh2IpZFdYgG1
    mItqjh2IpZFdYgG1
    fRbCCFgV1khva1Yq

    • Schalte die Kamera aus.

    • Drehe die Kamera mit dem Boden nach oben. Schiebe den Batteriefachdeckel zur Seite. Öffne den Deckel und entferne die Batterien.

  2. PCKUMCrADGUNOIOq

    • Drehe die Kamera so, dass der Boden nach oben zeigt.

    • Drehe die drei 4,0 mm Kreuzschlitzschrauben #000 heraus.

  3. FrARZrsAitm3USOj

    • Öffne den Batteriefachdeckel.

    • Drehe die 5,0 mm Kreuzschlitzschraube #000 heraus.

  4. C32Ry1FsUJOoPnlq

    • Drehe die Kamera so, dass du die rechte Seite des LCD siehst.

    • Entferne die drei 4,0 mm Kreuzschlitzschrauben #000.

  5. Gi2KgRmMsEIgrTfC
    Gi2KgRmMsEIgrTfC
    GqppF2J2LTxaxInG
    ewnOLvKLC2ltGXUl

    • Hebe die Rückabdeckung vorsichtig ab.

    • Beginne am Boden beim Batteriefachdeckel.

    • Arbeite dich dann ringsum weiter voran.

    • Der obere Rand könnte ein bisschen klemmen.

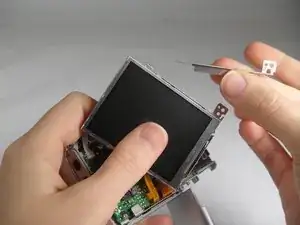

  6. xeyVV5WuUAxOJZSm
    xeyVV5WuUAxOJZSm
    4m1aDR5YpDtFkexG

    • Drehe die Kamera mit der Rückseite zu dir.

    • Entferne eine 3,0 mm Schraube in der oberen rechten Ecke am Bildschirm.

    • Auf dem LCD befindet sich ein kleine metallene Leiste. Verwahre sie mit den Schrauben die du schon von der Kamera entfernt hast.

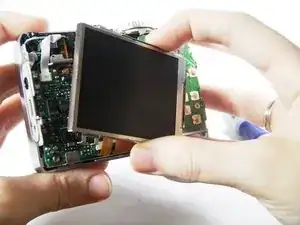

  7. EjIpi66XlCNTCYLY
    EjIpi66XlCNTCYLY
    6wxCjkMKPXlb24ji

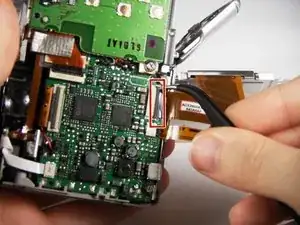

    • Hebe das LCD etwas hoch um an die daran befestigten Flachbandkabel zu gelangen.

    • Hebe die schwarze Klappe mit einer Pinzette hoch.

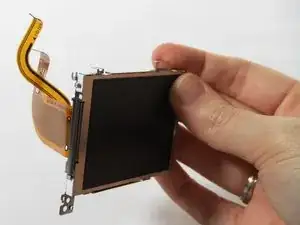

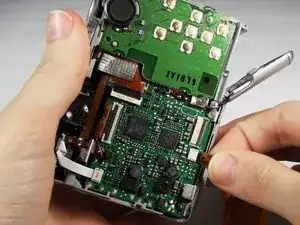

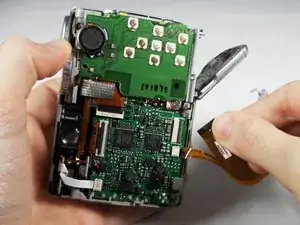

  8. dIC2hInQINxhkFwx
    dIC2hInQINxhkFwx
    54YsFg1Me3OgKGVE
    1VuUai6C4G55QMut

    • Ziehe das große Flachbandkabel vorsichtig ab.

    • Ziehe das kleine Flachbandkabel vorsichtig ab.

    • Das kleine Kabel ist nicht so wie das große mit einer Klappe gesichert.

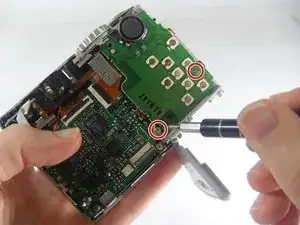

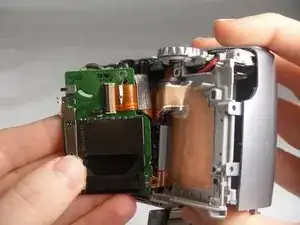

  9. lWA1nSu6RXIjsIQO
    lWA1nSu6RXIjsIQO
    xmLPaWD1vPAMnktC

    • Entferne die beiden 3,0 mm Schrauben mit einem Kreuzschlitzschrauber #000.

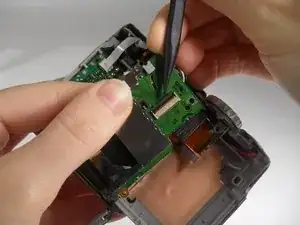

  10. rirkUmMqVBjQS5Dl
    rirkUmMqVBjQS5Dl
    cimFIsXL1lxlvTD2

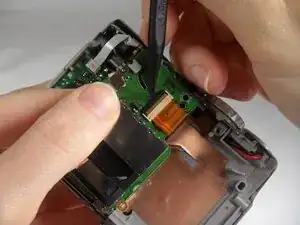

    • Hebe die Klappe am orangenen Kabel mit einem Spudger hoch und ziehe das Kabel ab.

  11. FeuDkfgg6cQjfLL6

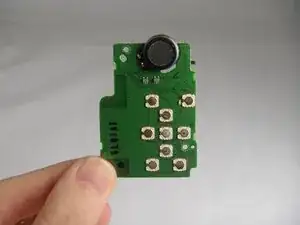

    • Entferne die Bedienfeldplatine und tausche sie aus.

    • Es gibt noch eine zweite Metallleiste die vom SD Kartenleser abfällt, wenn die Schrauben entfernt sind.

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
