Canon PowerShot SX600 HS Display Bildschirmaustausch

Um die Batterie zu entfernen, musst du zunächst die Batterieabdeckung an der Unterseite der Kamera ausfindig machen.

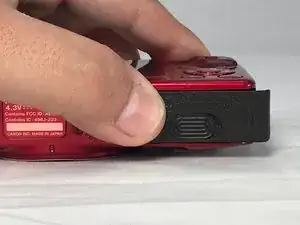

Drücke mit dem Daumen auf die Abdeckung und schiebe sie nach außen.

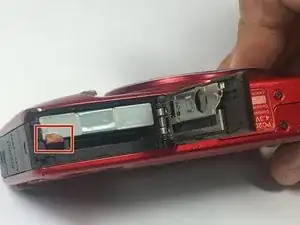

Drücke den orangenen Hebel, der die Batterie hält, herunter, um die Batterie zu entriegeln.

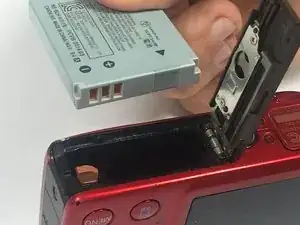

Entnehme die Batterie mit deinen Fingern.

Benutzen Sie einen Kreuzschlitzschraubendreher #000, um die vier 4mm Schrauben auf beiden Seiten der Kamera zu entfernen (2 auf jeder Seite).

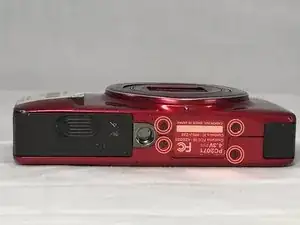

Entfernen Sie die vier 2mm Schrauben auf der Unterseite der Kamera mit einem Kreuzschlitzschraubendreher #000

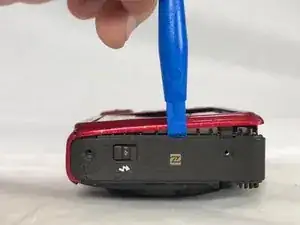

Verwenden Sie ein Plastikwerkzeug zum Lockern und Entfernen der vorderen und hinteren Abdeckplatte, sowie der beiden Seitenteile.

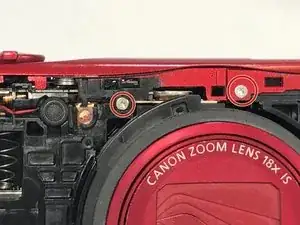

Entfernen Sie mit einem Kreuzschlitzschraubendreher #000 die drei 2mm Schrauben, welche die Linseneinheit mit dem Kamerarahmen verbinden.

Benutzen Sie ein Öffnerwerkzeug, um vorsichtig die Baueinheit "Auslöser und Ein/Ausschalter" vom Kamerarahmen zu entfernen.

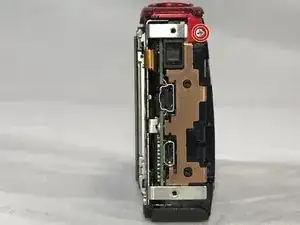

Entferne mit einem Kreuzschlitzschraubendreher #000 die 2mm Schrauben der Schutzabdeckung der Hauptplatine vom Kamerarahmen. (Zwei auf der Vorderseite, eine auf der Oberseite)

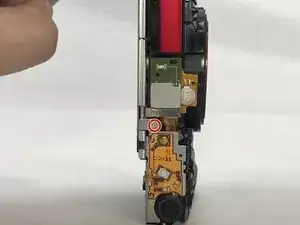

Benutze einen Kreuzschlitzschraubendreher #000, um die 4mm Schraube zu entfernen.

Benutze eine Pinzette, um das Flexkabel aus seiner Halterung zu ziehen.

Hebe die Schutzabdeckung vorsichtig vom Gerät.

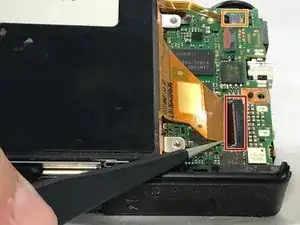

Hebe den Riegel des LCD Bildschirm ZIF-Verbinders an, und entferne das Flexkabel.

Ziehe das Flexkabel aus dem Verbinder.

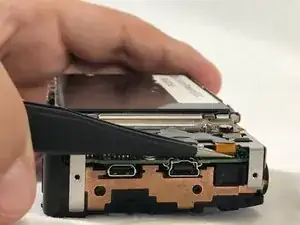

Hebe den Bildschirm aus seiner Halterung.
