DJI Mavic Pro WiFi Platinenaustausch

Geschrieben von: Mondona Behroozian
  • Kommentare: 20
DJI Mavic Pro WiFi Platinenaustausch

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

15 Minuten

Einleitung

Um die Platine zu tauschen musst du auch hier erst einige andere Schritte durchführen wie z.B. den Akku und das obere Gehäuse entfernen.

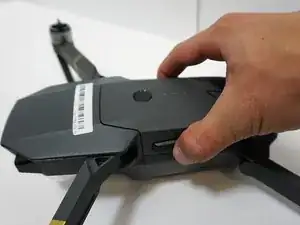

  1. iglomPjvSlr2YjP1
    iglomPjvSlr2YjP1

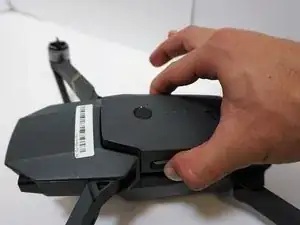

    1kaA6J2Lm4djM4Ub

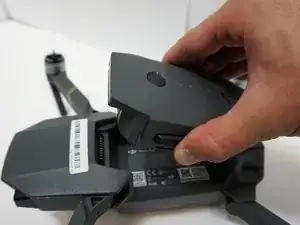

    BLIRyZG4dBEMYYCL

    • Greife den Akku von beiden Seiten.

    • Drücke die beiden Halteklammern des Akkus.

    • Hebe den Akku nun heraus.

  2. BQtVoJHFb5ZYkr2c

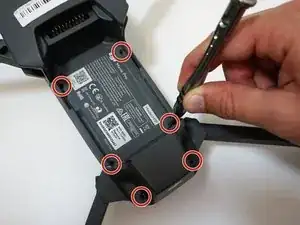

    • Entferne die sechs 1,5mm Inbus Schrauben.

  3. yP4S2iHV5O3Wwbgh

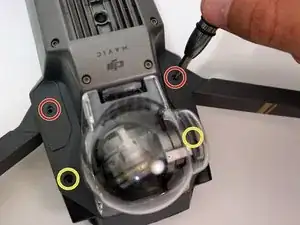

    • Drehe die Drohne nun um, so dass das Gimbal nach oben zeigt.

    • Entferne die beiden 4 mm langen 1,5 mm Inbusbusschrauben nahe am Gimbal-Gehäuse.

    • Entferne die beiden 5 mm langen 1,5 mm Inbusbusschrauben nahe am Gimbal-Gehäuse.

    the author forgot to mention to remove also the two screws right next to the gimbal. in this picture, they are already removed. without removing these, you cannot open the drone!!

    Joris Ott -

    also, the screws above in the red circles are not the same as the ones in step 2 and 5! They are shorter! I don’t know how long but not 5mm!

    Joris Ott -

    Yes, please add those screws - almost broke the top case ;-(

    xyz40 -

    Screws thinner too.

    Lee Day -

  4. IcQgUAppFEOKpEXZ

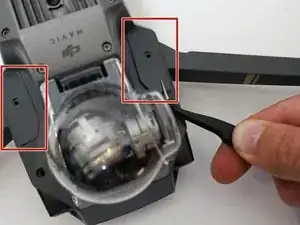

    • Entferne die beiden kleinen Abdeckungen mit einer Pinzette.

    BEWARE! The two screws under the covers are not mentioned in step four to be removed, but they show that they have been removed in step five.

    Patrick Madden -

    Step five should read- Remove the SIX 5mm 1.5 Hex screws that are under the panel pieces by turning the screwdriver counterclockwise.

    Patrick Madden -

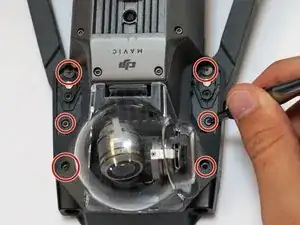

  5. aAvoS1QA3XTKPWvN

    • Entferne die sechs 1,5mm Inbus Schrauben, die sich unter den Abdeckungen befinden.

    You need to remove the 2 screws (as the picture shows) that are adjacent to each side of the gimbal (below the screws circled in the picture. This also connect to the top shell and could cause an issue!

    ellfa1 -

    What he said!! ^^^

    shaun.cunningham -

    You might notice that there are two crosshead screws with larger heads (top two circled in image). You do NOT need to touch these as they are not part of the gimbal assembly.

    james.collins1905 -

  6. 2xtqpAGXNIm25G1T

    • Drehe die Drohne nun wieder um.

    • Nutze nun einen Plastiköffner um die Oberseite von der Unterseite zu trennen.

    • Sei Vorsichtig beim Lösen, um eine Beschädigung der Plastiknasen zu vermeiden.

    using pry tool is not necessary - once all top shell screws are removed you should be able to take the top shell off with your hand.

    KopaZ Maymay -

    Sorry “KopaZ Maymay”, aber der Plastiköffner ist “sowas von erforderlich”, weil man sonst leider die beiden Plastiknasen in der Front riskiert.

    Orbiter -

    Zudem fehlt hier die Angabe der genauen Lage von beiden vorderen Nasen:

    Sie befinden sich von der Mitte aus gemessen jeweils 9mm nach links und rechts. Der obere Gehäuseteil wird von zwei 5mm breiten Bügeln gehalten, die unter die horizontal nach innen zeigenden Nasen vom unteren Gehäuseteil greifen.

    Orbiter -

    Sorry “KopaZ Maymay”, but the plastic opener is “so necessary” because otherwise you unfortunately risk the two plastic noses in the front.

    In addition, the exact position of both front noses is missing in the description:

    They are measured 9mm from the center to the left and right. The upper part of the housing is held by two 5mm wide brackets that grip under the noses pointing horizontally inwards from the lower part of the housing.

    Orbiter -

    Hi, is it a simple replacement. Ie you do not have to reprogram? Thanks

    farkin joker -

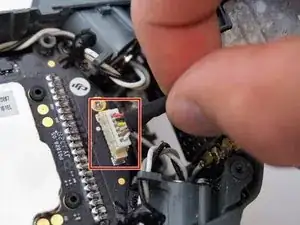

  7. ltHXcJpNl4XjYMcN

    • Fasse den Stecker am Ende des Controllers ganz unten und ziehe ihn vorsichtig heraus.

    Hello there, can anyone tell me, please, what type of connector is this? I ruined mine and i like to fixit.

    Ene Alexandru -

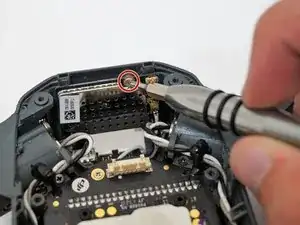

  8. EOKTJXUol4LTqQWH

    • Entferne die einzelne 4mm PH# 00 Schraube welche die Platine festhält.

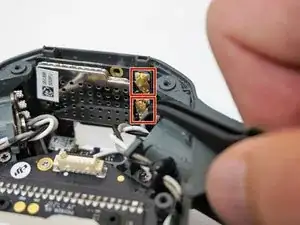

  9. LD4XLCYI4wOI3NaZ

    • Löse die beiden Coaxial Verbindungen vorsichtig mit einer Pinzette

    • Du kannst nun die Platine entfernen.

    die Wifi-Platine hängt an einem weiteren Flachkabel, welches vorher gelöst werden muss. am einfachsten geht es, wenn man den Kühldeckel auf der anderen Seite löst, den Silikonkleber entfernt und es von dort lößt.

    C K -

Abschluss

Um dein Gerät wieder zusammen zu setzen, befolge die Anleitung in umgekehrter Reihenfolge.

Tinte & Feder

Mondona Behroozian

Mitglied seit: 08/10/18

1410 Reputation

3 Kommentare

Is it possible to remove the wifi card completely and fly the drone without it ?

Quentin V -

Are there any connectivity issues, like new passwords etc?

Chris Stoll -

Mine was removed by the former owner and the coaxial connectors were removed at the same time. I bought a new module that has the coaxial wires and one ribbon cable and now I have to see about removing either the bottom of the drone or one of the boards to gain access to where these connectors go to. Is there another video as to how to do that? Several of the hex screws are stripped to the point where my 5mm hex screwdriver don't remove them. Is there a fix for that (stripped screws)?

Mike Belanger -
