DJI Phantom 3 Advanced Motorentausch

Geschrieben von: Tate Morell
  • Kommentare: 5
DJI Phantom 3 Advanced Motorentausch

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

15 Minuten

Einleitung

Die Anleitung zeigt dir, wie du jeden einzelnen Motor austauschen kannst. Dies beinhaltet den tausch sowie das entlöten der jeweiligen Kabel.

  1. 3V4W6GwOxVjRZOtT
    3V4W6GwOxVjRZOtT
    PGm2Av5OBWuU6JoB

    • Drehe den Quadrocopter so zu dir, dass der Akku wie auf dem Bild zu dir zeigt.

    • Denk daran den Copter vor der Demontage auszuschalten.

  2. 5tXcYK2i3H2CIOUL
    5tXcYK2i3H2CIOUL
    ZpvNwOPFdcQ44ukV

    • Drücke die beiden Druckknöpfe jeweils mit Daumen und Zeigefinger und ziehe den Akku vorsichtig aus den Rahmen

    • Halte de Copter mit deiner anderen Hand fest, sodass er fixiert ist.

  3. PGFDLhWpXnyojG2v

    • Drehe die Phantom 3 Advanced einmal um.

  4. HAfuxiyLhnDFAGHL

    • Entferne die vier T6 Schrauben.

    • Jeder Arm hat eine T6 Schraube am Ende.

  5. KvZC6egRJNScXnJt
    KvZC6egRJNScXnJt
    FvoanP4w4hsHFmdF

    • Entferne die acht T8 Schrauben.

    • Jeder Arm verfügt über 2 solcher Schrauben.

  6. JCS3Ma4HJqNQNaIM
    JCS3Ma4HJqNQNaIM
    MSYv6VxYOnmgIJcC

    • Entferne die vier T8 Schrauben.

    • Jeweils eine an jedem Arm - nahe dem Landegestell.

  7. DYHPhDYPd3XL6BDx
    DYHPhDYPd3XL6BDx
    EMTioQ3AZKC1nkfP
    SNaOuYG1HFEbpOv6

    • Drehe den Copter wieder auf die richtige Seite.

    • Ziehe die silbernen Aufkleber auf den Armen ab.

    • Nimm einen Spudger um die beiden Hälften zu separieren.

    • Dieser Schritt benötigt ein wenig Kraft. Man hört wie sich die Clipse lösen.

    • Entferne das Gehäuse noch nicht komplett da sich dort noch ein Kabel befindet welches zuvor von der Kontrolleinheit entfernt werden muss.

  8. 3W1Bv3QTCR1vkRIl
    3W1Bv3QTCR1vkRIl
    E3GGXHbYFSBRUrDi
    JYkI3gNZS4mZYboo

    • Hebe die obere Schale an um an das Flachbandkabel zu gelangen und es von der Kontrolleinheit zu lösen.

    • Folge dem Flachbandkabel um den Connector zu finden.

    • Klicke die Halterung zur Seite und ziehe das Kabel aus dem Anschluss.

    • Jetzt kannst du das Gehäuse komplett entfernen.

    “Press the tab on the side of the connector and pull up on the cable.”

    The 2015 W323A model I am working on has no tab on the side of the connector. Connector released quite easily when I applied upward pressure away from the board, pulling on the all wires together. A little wiggle side to side helped. Be patient. It’s a small connector.

    O Smith -

  9. IXkSSeAdWgk6ahEZ
    IXkSSeAdWgk6ahEZ
    ZOYmGOMLbW6fTJAu
    NQbgJTHJjDVjqPoK

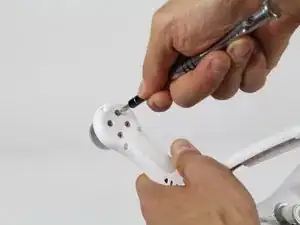

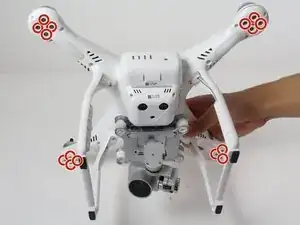

    • Drehe die Drone einmal um, dass die Motoren auf der Unterlage liegen.

    • Entferne jeweils vier 2mm Inbus Schrauben unter den Motoren.

  10. hunTntY4DJ1ayoWV
    hunTntY4DJ1ayoWV
    oTYw6qKuHq2dpqLa

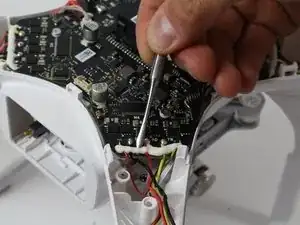

    • Entferne mit einem Plastewerkzeug vorsichtig den Kleber welcher die Kabel der Motoren einschließt

    • Wiederhole dies für jeden Motor.

  11. kfgYshYbgNfiXMYB
    kfgYshYbgNfiXMYB
    SIW1CFdlR4DvlFaV

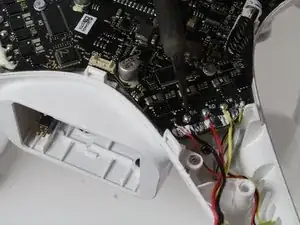

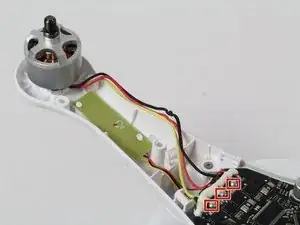

    • Folge den 3 farbigen Kabeln bis zur Platine.

    • Entlöte die drei farbigen Kabel um die Verbindung mit der Platine zu lösen.

    • Nimm den Motor heraus und wiederhole dies für die verbleibenden Motoren.

    what about if the motor wire is short?

    marlonlopez15 -

    and what kind of glue i’ve to put on, when i’ll replace motors ?

    tank you for your work

    Patafisico il VERDE -

    Rather than desoldering the leads from the board, I spliced and soldered them, and used heat shrink tubing to insulate. I figured it might add a few grams to the flying weight, but it was an easier repair than working directly on the board.

    gregmaiser -

Abschluss

Um dein Gerät wieder zusammen zu setzen, befolge die Anleitung umgekehrter Reihenfolge.
