DJI Phantom 4 Advanced Fernbedienung Connectivitiy Platine austauschen

Geschrieben von: Gunnar Behny
  • Kommentare: 0
DJI Phantom 4 Advanced Fernbedienung Connectivitiy Platine austauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

2 - 5 Minuten

Einleitung

Eine Anleitung um die Connectivitiy Platine einer DJI Phantom 4 Fernbedienung zu tauschen.

Die Anleitung zeigt dir Schritt für Schritt wie du sie sicher entfernst.

  1. PRIaEWyH5PGGmJGx

    • Entferne die vier T8 Schrauben

  2. wUXTmD6wcLRfKhwn

    • Entferne die drei Ph #00 Schrauben.

  3. DDU6dYsQn4olEbKY
    DDU6dYsQn4olEbKY
    sgt6doy1gH2krkXs

    • Löse vorsichtig mit einer Pinzette den großen Connector.

    • Drücke die beiden Halterungen vorsichtig mit dem Finger zur Seite

  4. jPdVUPpUHqrc4UBi
    jPdVUPpUHqrc4UBi
    vVA1t23yQTPafj4e

    • Ziehe die Gummiabdeckung vorsichtig ab um an die weiteren Schrauben zu gelangen.

    • Achte darauf dass du den Kleber mit abziehst um ihn danach wieder zu verwenden.

    • Entferne die Rückseite.

  5. YIrIaqne3wkgbLtK
    YIrIaqne3wkgbLtK
    XCXtaGNaFySJWTcM

    • Nimm die Plasteverkleidung ab

    • Ideal ist hier ein MEtallspudger - es geht aber auch ohne.

    • Sobald die Verkleidung ab ist, hast du zugang zum Mainboard.

  6. ij2IOdeeH4paEf2y

    • Entferne die drei Schrauben.

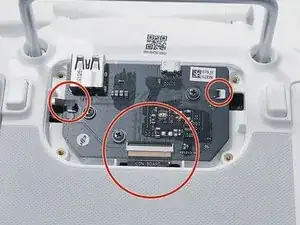

  7. r355dVAuJjYVgWle
    r355dVAuJjYVgWle
    eAFofaLREoU2NdBm

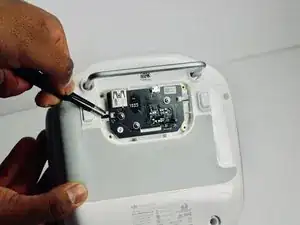

    • Löse jede Halterung und ziehe vorsichtig das Kabel heraus.

    • Nun kannst du die Platine entfernen.

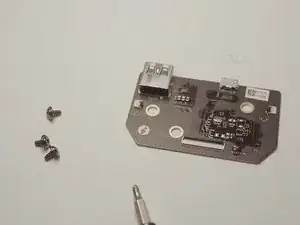

  8. QMRrIhnnkMOytgiS

    • Jetzt kannst du die Platine ersetzen.

Abschluss

Um dein Gerät wieder zusammen zu setzen, befolge die Anleitung in umgelehrter Reihenfolge.
