DJI Phantom 4 Advanced Fernbedienung Einschaltknopf tauschen

Geschrieben von: Angel Cortez
  • Kommentare: 0
DJI Phantom 4 Advanced Fernbedienung Einschaltknopf tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

10 - 25 Minuten

Einleitung

Gehe sicher dass beim zerlegen der Controller ausgeschaltet ist.

Lege die Schrauben so, dass du weißt wo sie hingehören da sie unterschiedliche Maße haben.

  1. PRIaEWyH5PGGmJGx

    • Entferne die vier T8 Schrauben

  2. wUXTmD6wcLRfKhwn

    • Entferne die drei Ph #00 Schrauben.

  3. DDU6dYsQn4olEbKY
    DDU6dYsQn4olEbKY
    sgt6doy1gH2krkXs

    • Löse vorsichtig mit einer Pinzette den großen Connector.

    • Drücke die beiden Halterungen vorsichtig mit dem Finger zur Seite

  4. jPdVUPpUHqrc4UBi
    jPdVUPpUHqrc4UBi
    vVA1t23yQTPafj4e

    • Ziehe die Gummiabdeckung vorsichtig ab um an die weiteren Schrauben zu gelangen.

    • Achte darauf dass du den Kleber mit abziehst um ihn danach wieder zu verwenden.

    • Entferne die Rückseite.

  5. YIrIaqne3wkgbLtK
    YIrIaqne3wkgbLtK
    XCXtaGNaFySJWTcM

    • Nimm die Plasteverkleidung ab

    • Ideal ist hier ein MEtallspudger - es geht aber auch ohne.

    • Sobald die Verkleidung ab ist, hast du zugang zum Mainboard.

  6. QTZhEGq1BSdoD2w5
    QTZhEGq1BSdoD2w5
    PfCJVJdm2FwOFBqm
    FaIsUHW1IwkgAVY4

    • Löse die Verbindungen der Flachbandkabel 1, 2, 3, 5 und 8G

    • Löse die Kabel indem du die Kabel vorsichtig entlang des Mainboards ziehst.

    • Entferne die Stecker

  7. SHINqLWLPn24mGVc
    SHINqLWLPn24mGVc
    MJUJF6VEAQxZF3WB

    • Entferne die beiden Ph #00 Schrauben.

  8. C6hs12qVqhRbaBV4

    • Prüfe zur Sicherheit zweimal ob du alle Stecker und Kabel entfernt hast.

    • Nimm nun vorsichtig das Mainboard heraus.

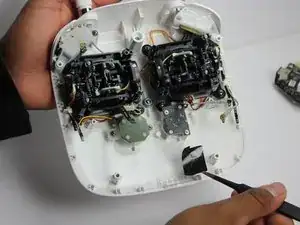

  9. JRTKFQZVIZqqHJCd
    JRTKFQZVIZqqHJCd
    d5b26H3rFT4SQ1Ll

    • Entferne vorsichtig die Plasteabdeckung um an den Einschaltknopf zu gelangen.

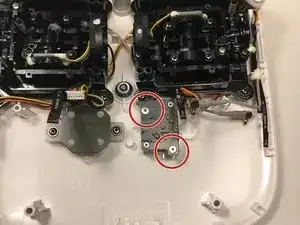

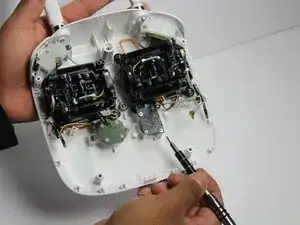

  10. OpjOvCXLV215Agbx
    OpjOvCXLV215Agbx
    bvyhcPR21wtGA3KI

    • Entferne die beiden Ph #00 Schrauben.

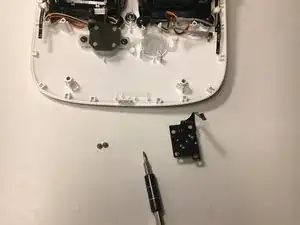

  11. tLltNyODuaQ4umUZ

    • Nun kannst du vorsichtig den Einschaltknopf entnehmen und ersetzen.

Abschluss

Um dein Gerät wieder zusammen zu setzen, befolge die Anleitung in umgekehrter Reihenfolge.
