De'Longhi EC155 Tamper Austausch

Geschrieben von: David Griffith
  • Kommentare: 8
De'Longhi EC155 Tamper Austausch

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

10 - 15 Minuten

Einleitung

Das Teil ist schwer zu entfernen. Beim letzten Schritt brauchst du eine Zange.(vielleicht könntest du es auch schon vorher entfernen)

  1. qBZ2WANsKUYwIrgC
    qBZ2WANsKUYwIrgC
    WDYr3eydiYKmRVsw

    • Klappe den Deckel hoch.

    • Hebe den Wassertank am Griff heraus.

    My model EC155, serial #43222 requires a Security Torx vs. a #2 Phillips to remove the 12mm screws at each corner of the bottom panel

    Mike Hines -

  2. xdh34VoCfrDtAHIt
    xdh34VoCfrDtAHIt
    WWhUwRmGWQKaGOqI

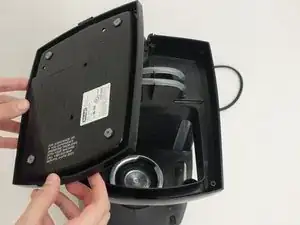

    • Stelle das Gerät auf den Kopf.

    • Die Bodenplatte ist mit vier 12 mm Kreuzschlitzschrauben #2 in den Ecken befestigt. Schraube sie heraus.

    • Hebe die Bodenplatte weg oder drehe das Gerät wieder um und lasse sie herausfallen.

    At least on my unit, those screws weren't Phillips, but Torx Tamperproof T20! Shame on you, De'Longhi!

    netrolller3d -

  3. LMZ4IEH3YbKkf5Oi

    • Bevor du das Gerät umdrehst musst du die schwarze Schale und das Gitter entfernen.

    • Stelle die Maschine auf den Kopf, die Vorderseite zeigt zu dir.

    • Auf der Unterseite des Oberteils findest du zwei 52 mm Kreuzschlitz #2 Schrauben. Drehen sie heraus.

    the tip about removing the black container and grill should be before step 2.

    Jesse -

  4. Ej1XRQYtpanFiMSi

    • Stelle das Gerät wieder aufrecht.

    • Auf der Oberseite des Oberteils findest du zwei 52 mm Kreuzschlitz #2 Schrauben. Drehen sie heraus.

  5. kFRy6HtXOMXrXYAH
    kFRy6HtXOMXrXYAH
    GGhXFlVBOFGGUtpw

    • Setze zwei Plastiköffnungswerkzeuge unter den Knopf auf der Oberseite.

    • Hebele mit beiden Werkzeugen den Knopf hoch.

  6. K4kWRKdcyFUQQSKl

    • Fasse die Klappe mit beiden Händen fest an.

    • Ziehe sie kräftig vom Gerät weg.

    • Wenn du ein knackendes Geräusch hörst ist das in Ordnung.

  7. 2pfcYMIVnDkVVjWH
    2pfcYMIVnDkVVjWH
    oheD1IAADvDRrIdD

    • Setze ein Plastiköffnungswerkzeug in den Spalt an der hinteren Abdeckung, wenn du sie hochhebst.

    • Setze in gleicher Weise im Fach des Wassertanks das Werkzeug von innen ein.

    • Nimm nicht die Finger, du könntest sie einklemmen.

  8. ZPSaGKtcENWJDOVH
    ZPSaGKtcENWJDOVH
    lOgFQ4hDqxNU2orX

    • Jetzt kannst du den Deckel hochheben.

    • Greife mit einer Hand auf der Rückseite, mit der anderen vorne und hebe den Deckel hoch.

    • Eventuell geht es einfacher, wenn du abwechselnd hinten und vorne den Deckel stückweise hochhebst.

  9. NEgyWJkIN4jKnfHi

    • Drehe den Aufschäumer im Uhrzeigersinn und ziehe ihn dabei vorsichtig ab.

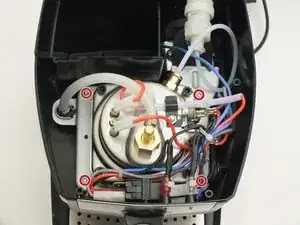

  10. fDKdXJGECNrKYhgP
    fDKdXJGECNrKYhgP
    blweMxHEjhA1eOpT

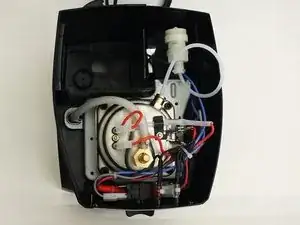

    • Entferne die vier 16 mm Torx T20 Schrauben.

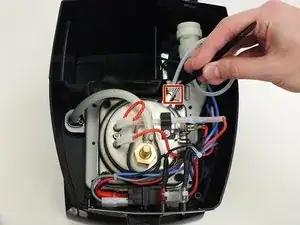

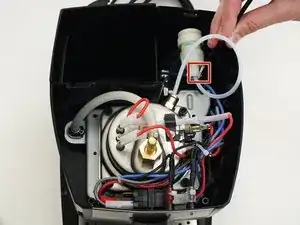

  11. phDWNSGBsnwEwuY3
    phDWNSGBsnwEwuY3
    JKiC6LePyEeRHIIp
    tschjyyHUBEAdfrx

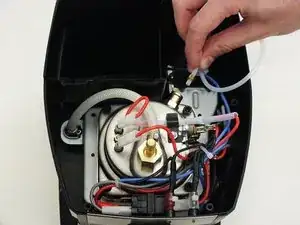

    • Ziehe die Klammern mit einer Winkelpinzette aus den Schlauchverbindern an Erhitzer und Ventil.

    My deLonghi failed by leaking from this connection (after years of operation). After a failed attempt with what I was told was an OEM o-ring, I successfully repaired it with a "Silicone O-Ring, 7mm OD, 3mm ID, 2mm Width, VMQ Seal Rings Gasket" from Amazon. (I used a dental pick to pull out the old ring.)

    dunhamsteve -

    This is the standard o-ring, as used e.g. in Jura devices.

    VauWeh -

  12. NAmoMw6X6MlGFuBW
    NAmoMw6X6MlGFuBW
    oStS2AjqOPkyVfMx

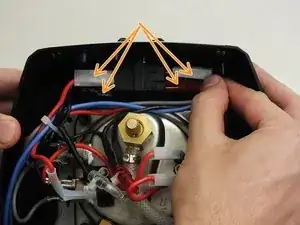

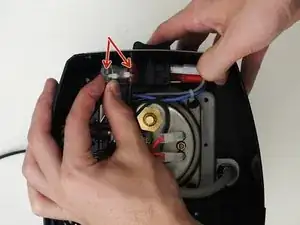

    • Ziehe die LEDs ab.

    • Ziehe auch die Drähte zum Bedienfeld ab.

    It’s better to keep the wires in place and remove the whole setter switch by prying off the knob, then removing the two screws exposed I was unable to remove the core your way because of the difficulty of getting past the setter switch, especially since at the same time you have to wrangle with getting the steamer wand out, even with the frother removed.

    Also, your pic shows four wires to disconnect, there are actually five, and there’s no view of which of them go where—another reason for keeping them connected.

    dsayars -

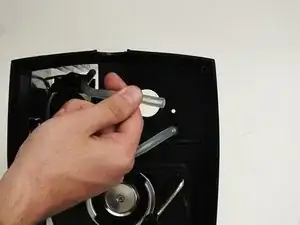

  13. VbtETNfFVsVYoaVV
    VbtETNfFVsVYoaVV
    2WqYrpYCRNCocHXI

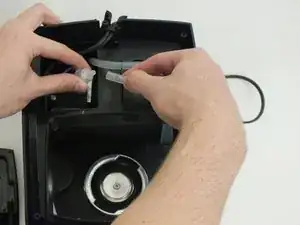

    • Stelle die Maschine auf den Kopf und ziehe den Schlauch am Wassertank ab.

    • Entferne den Schlauch vom Wassertank und Filter zur Pumpe.

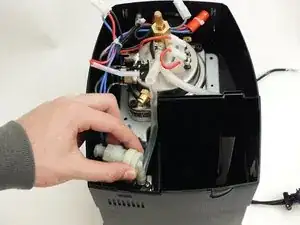

  14. LFYBt1JE6nvHU4Aq
    LFYBt1JE6nvHU4Aq
    43UfoBr6cmOQsXSF

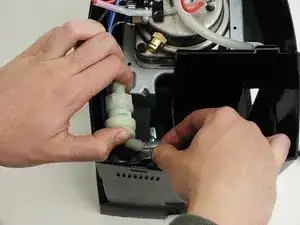

    • Ziehe den Schlauch durch das Abteil mit der Pumpe so dass er oben herauskommt.

    • Drehe das Ventil gegen den Uhrzeigersinn und ziehe es dabei vorsichtig ab.

  15. UqXT3xepSvSGuEgR

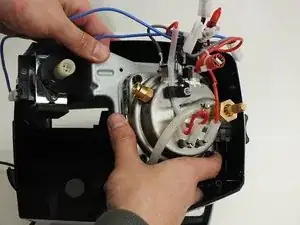

    • Kippe den Erhitzer zur Vorderseite hin und hebe ihn hinten heraus.

    • Wenn er dabei nicht leicht heraus geht hat sich vielleicht ein Kabel verfangen, zB. an der Pumpe. Wir empfehlen dabei leicht zu schütteln, da der Aufschäumer in etwas unglücklichem Winkel steht.

    • Es ist nicht unbedingt nötig das Ventil zu entfernen, es geht aber leichter, wenn es nicht mehr im Weg ist.

    Pushing to the front is impossible at first if the settings switch is still in place (see earlier comment).

    Also, it’s worth mentioning that the steaming wand *will* come out with the right twisting and turning of the core. I got stuck her trying to figure out how to detach it from its hose. But the attachment is permanent. This is what led me to buy more maneuvering room by removing the settings switch with wires still attached.

    dsayars -

  16. yleyJpQFtCqTWOUx

    • Der Tamper ist oben eingesteckt. Drücke die beiden Plastikhälften mit einer Zange zusammen um die Niete zu lösen.

    • Drücke dabei gleichzeitig nach unten und der Tamper wird frei.

    • Stelle dabei die Maschine so, dass die Vorderseite weg von dir zeigt.

    The purpose of this tutorial is to replace the "support" right? Is Coffee Press and Support the same reference? I bought a new support to replace one where the plastic pieces broke on the interior track causing a poor seal where the espresso basket fastens onto the unit.

    emeraldblue70 -

Abschluss

Um dein Gerät wieder zusammen zu setzen folge den Schritten in umgekehrter Reihenfolge.
