DeLonghi ECAM Serie Pumpe tauschen

Geschrieben von: VauWeh
  • Kommentare: 1
DeLonghi ECAM Serie Pumpe tauschen

Schwierigkeitsgrad

Mittel

Schritte

8

Zeitaufwand

Keine Schätzung

Einleitung

Es kann sein, dass die Pumpe nicht mehr richtig arbeitet und den Druck ausreichend aufbaut. Häufig ist eine Ventilkugel im Inneren der Pumpe defekt, man kann sie eventuell austauschen. Es kann aber auch sein, dass die Magnetspule nicht mehr funktioniert. Die Pumpe Ulka EP5GW ist nicht sehr teuer und der Austausch ist recht einfach.

  1. gGp2mPtSZjLFUs4E

    • Ziehe den Netzstecker!

    • Entferne alle Anbauteile wie Wassertank, Tresterschublade, Brühgruppe.

    • Drehe die Maschine mit der Rückseite zu dir.

    • Entferne fünf Torx T20 Security Schrauben.

    • Eine kleine Hürde: Diese Schrauben haben in der Mitte einen Pin, deswegen muss der Schraubendreher ein Loch besitzen.

  2. BnoacoHxc6HQr1YS
    BnoacoHxc6HQr1YS
    RiGlr1amJrHguDl2

    • Hebe die Rückseite heraus.

    • Folgende Bauteile sind gleich sichtbar:

    • Mahlwerk

    • Pumpe

    • Flowmeter

    Sehr gute Anleitung. Die Security Schrauben der Rückwand können auch durch normale Kreuzschlitzschrauben ersetzt werden. Natürlich mit gleichen Abmessungen. Es erleichtert bei späteren Reparatur Arbeiten die Werkzeuge Auswahl , da überall Kreuzschlitzschrauben verbaut sind.

    Willi Greubel -

  3. doaso6OgAZbfJyvR
    doaso6OgAZbfJyvR
    aRQBJ5QPfqZdqFUE
    uglIdQiLRWJnAtXN

    • Ziehe das Seitenteil etwa 1,5 cm nach hinten.

    • Hebe das Seitenteil ab.

    • Darunter werden folgende Bauteile sichtbar:

    • Erhitzer

    • Expansionsgefäß

    • Antrieb

    • Dampfhahn

  4. PPgJELSJbSvkHtcO

    • Die Pumpe befindet sich auf der Rückseite des Gerätes. Sie ist durch eine Feder und eine Einfassung aus Gummi gelagert.

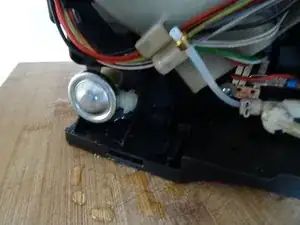

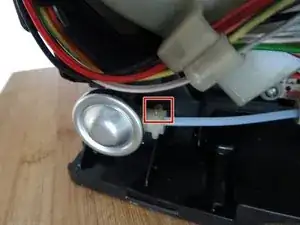

  5. YsCJsKxrZpa3yCuH
    YsCJsKxrZpa3yCuH
    TT12lTUCpjkNSUdC

    • Ziehe die Metallklammer am Ausgang des Mebrandämpfers heraus.

    • Ziehe den Druckschlauch ab. Am Ende des Schlauchs befindet sich ein O-Ring, der meistens im Anschluss stecken bleibt. Tausche ihn beim Zusammenbau aus.

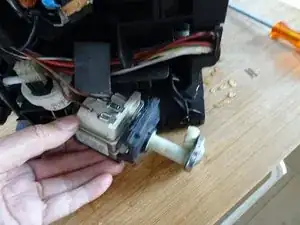

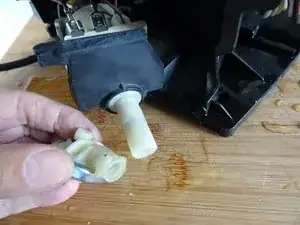

  6. ChRNYNyGKwstM1Nj
    ChRNYNyGKwstM1Nj
    IyF4eKCEcc4m1ARZ

    • Ziehe die Pumpe nach hinten heraus.

    • Schraube den Membrandämpfer gegen den Uhrzeigersinn ab.

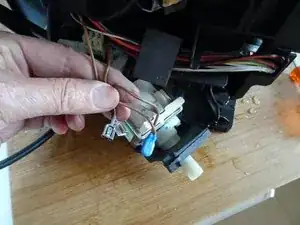

  7. iNebZJGAnpHYGlBd

    • Ziehe die beiden Flachstecker und den Thermoschutzschalter ab.

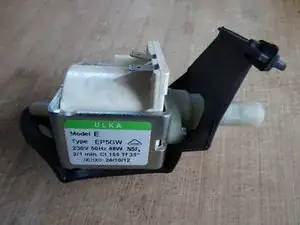

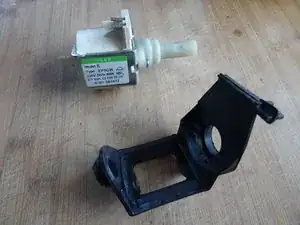

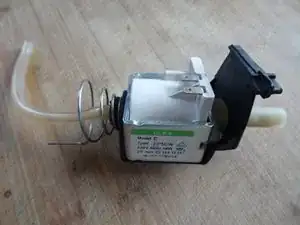

  8. cqqqBQtumfBTwIwT
    cqqqBQtumfBTwIwT
    vWaZujAk1jpyKZRq
    hdCYS4ubefhtWaPG

    • Löse den Silikonschlauch auf der linken Seite ab und ziehe die Pumpe komplett heraus.

    • Entferne die Feder und den Schlauch auf der linken Seite.

    • Löse die Gummihalterung ab.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
