Einleitung
Wenn das Gerät sich garnicht mehr einschalten lässt, ist vermutlich die Leistungsplatine defekt. Hier wird gezeigt, wie sie ausgetauscht werden kann. Achte beim Ersatzteilkauf auf den passenden Code von DeLonghi: Cod.DeLonghi 52......... Er befindet sich auf einem Aufkleber auf der Platine.
Werkzeuge
-
-
Entferne alle Anbauteile wie Wassertank, Tresterschublade, Brühgruppe.
-
Drehe die Maschine mit der Rückseite zu dir.
-
Entferne fünf Torx T20 Security Schrauben.
-
-
-
Hebe die Rückseite heraus.
-
Folgende Bauteile sind gleich sichtbar:
-
Mahlwerk
-
Pumpe
-
Flowmeter
-
-
-
Schiebe auch die Abdeckung - falls noch nicht geschehen - auf der Wassertankseite nach hinten und entferne sie.
-
-
-

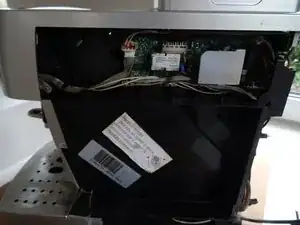

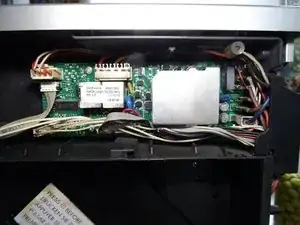

Unter der Abdeckung liegt die Leistungsplatine. Sie ist mit vier Schrauben in den Ecken befestigt und mit einer Menge Kabel angeschlossen.
-

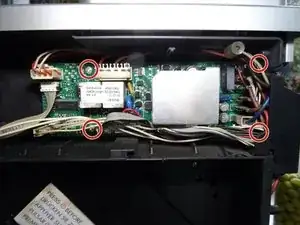

Schiebe die Kabel ein wenig zur Seite und drehe die vier Kreuzschlitzschrauben in den Ecken heraus.
-
-
-
Die Kabel haben viele verschiedene Verbinder und können fast nicht verwechselt werden. Notiere dir insbesondere, wo die Flachstecker angeschlossen sind.
-

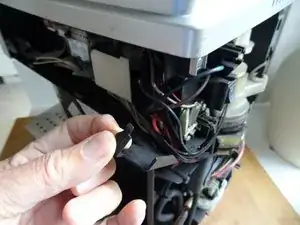

Die Flachstecker lassen sich leichter lösen, wenn du die Abdeckung in der Ecke des Gerätes zur Seite hebst.
-
Hole die Platine ein paar Zentimeter heraus.
-
Löse behutsam alle Verbindungen. Einige sind mit Rasten gesichert, die du erst wegdrücken musst.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
