Einleitung
Werkzeuge
Ersatzteile
-
-
ACHTUNG: im Monitor werden 230V verarbeitet. Also lass die notwendige Sorgfalt walten. Und ein wenig Erfahrung mit Elektronik und Löten sollte vorhanden sein.
-
-
-
Vorrangig geht es hier um die Fehlersuche. Dazu zunächst einmal alle Stecker abziehen und dann die Gehäuseschrauben lösen.
-

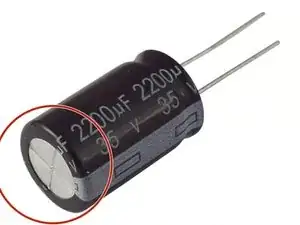

Nun kontrollieren, ob ein Elko "hochgegangen" ist. Die meisten Elko's haben oben ein eingekerptes Kreuz und sind dort plan. Ist diese Fläche nach oben gewölbt, so ist der Elko defekt.
-
-
-
Nun die Platine ausbauen. Dazu alle Verbindungen lösen und die entsprechenden Schrauben lösen.
-
Als nächstes muss der defekte Elko ausgelötet werden (Entlöt-Pumpe oder Entlötlitze helfen).
-
Nun den defekten Elko ersetzen. Der neue Elko muss nach Kapazität und Spannung die gleichen Werte haben. Auch Anschlussdrähte und Bauhöhe sollten gleichn sein.
-
-
-
Nun die Platine wieder einabuen und alle Verbindungen wieder herstellen.
-
Anschließend die Abdeckung wieder aufschrauben.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
