Einleitung
-
-
Ersatzakku besorgen.
-
z.B. via DELL Support: Art.Nr. "CPL-TXF9M" bzw. Part Nr. "HK6DV". Kostet ca. 40€
-
-
-

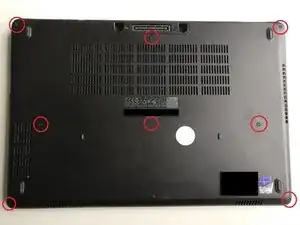

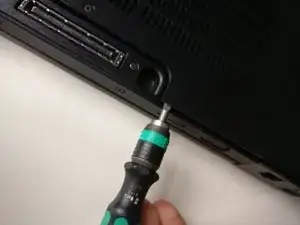

Mit einem kleinen Kreuzschlitz Schraubendreher die 8 markierten Schrauben vorsichtig herausdrehen.
-
'Die Schrauben lassen sich nicht aus der Bodenplatte herausnehmen!'
-
-
-
Am unteren Ende vorsichtig die Bodenverkleidung aufhebeln und die Abdeckplatte entfernen
-
Die Bodenplatte ist rundherum mit kleinen Kunststoff-haken befestigt. Diese sollten nicht beschädigt werden.
-
-
-

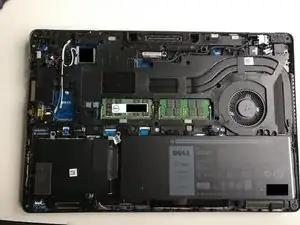

Nach dem Abnehmen der Bodenplatte kann der Akku unten rechts im Bild gesehen werden.
-
Vermeiden Sie ein Berühren oder Beschädigen aller anderen Komponenten im Inneren des Laptops.
-
-
-

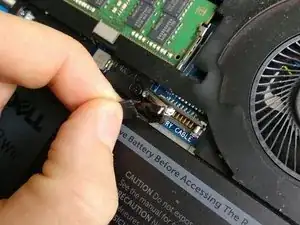

Ziehen Sie den Stecker grade an der Lasche aus dem Steckplatz um die Verbindung zwischen Akku und Laptop zu trennen.
-
-
-

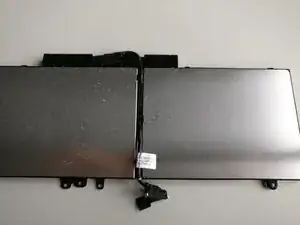

Legen Sie den Akku auf eine Flache Unterlage und vermeiden Sie unbedingt ein verbiegen der beiden Akkuzellen!
-
Lösen Sie das Kabel aus den Clips zwischen den beiden Zellen.
-

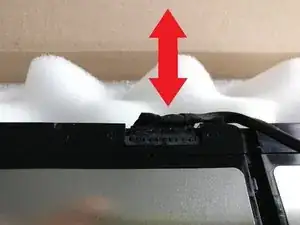

Der Stecker am Akku selbst kann nun durch vorsichtiges Ziehen noch oben vom Akku gelöst werden.
-
-
-
Verbinden Sie das Akkukabel mit dem Ersatzakku und achten Sie darauf, dass dieses gerade und Lückenlos aufsteckt (die Kontakte sollten nichtmehr sichtbar sein).
-
Verstauen Sie das Kabel zwischen den beiden Akkuzellen und setzen Sie den Akku wieder in den Laptop ein.
-

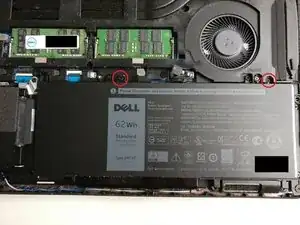

Schrauben Sie die beiden Halteschrauben an den Akku und verbinden Sie den Akku mit dem Laptop indem Sie den Stecker wieder von oben vorsichtig andrücken.
-
Vergewissern Sie sich, dass der Akku korrekt angeschlossen und eingesetzt ist und keine Teile abstehen oder schief eingebaut sind.
-
Setzen sie die Gehäuseabdeckung wieder auf den Laptop und haken diese durch leichten Druck auf den Rand ein.
-
Nun können die 8 Schrauben aus Schritt 2 wieder festgeschraubt werden.
-
-
-
Damit der neue Akku vom Gerät erkannt werden kann muss dieses zuerst mit dem Netzteil verbunden und eingeschaltet werden.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
