Dell XPS 13 Hauptplatine austauschen

Geschrieben von: Evan Shui

Kommentare: 27

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 Minuten

Einleitung

Diese Anleitung zeigt dir, wie du die Hauptplatine im Dell XPS 13 austauschen kannst.

Werkzeuge

Schritt 1

Entferne acht 4 mm Torx T5 Schrauben von der Rückabdeckung.

Missing a step about removing the tiny Phillips head screw under the XPS flip up cover in the middle. Also, there are hooks all the way around the cover so it doesn’t simply lift off.

curtis_p_brown - 04/11/17

What about step 3???

Peter Hecht - 03/09/20

Please dont hurry , take your Time to follow this procedure. It takes 20 min (not 5) and step 4 requires half of this Time. Good luck.

Peter Hecht - 03/09/20

+1 Peter Hecht is right - getting the little clips the back is snapped on with is time consuming and a bit fiddly for people not used to “spudging” off covers. Starting from the back is the key those come loose much easier and help with the rest

Doug Steinschneider - 15/10/20

Schritt 2

Heble mit einem Plastiköffnungswerkzeug die mit "XPS" markierte Klappe in der Mitte auf.

No flap or screw on the XPS 9370, just a press-fit latch at the centre of the cover. This can be gently prised off.

Alan Thomas - 03/02/21

Schritt 3

Entferne die einzelne Kreuzschlitzschraube unter der Klappe.

Schritt 4

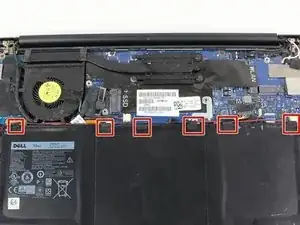

Heble mit Plektren oder einem Plastikwerkzeug die Gehäuseklammern auf. Beginne dabei an der hinteren Kante.

It’s not that easy to lift actually, cause there are latches. Had t release them gently all around beforehand.

Davit Barbakadze - 21/09/17

Also there’s one additional screw under that plate on the bottom!

Davit Barbakadze - 21/09/17

Maybe the later models are different, since it should be from the front: https://www.youtube.com/watch?v=xFIE2SKs...

shigmas - 11/05/20

Very difficult step, Proceed very carefull

Peter Hecht - 03/09/20

If you are replacing the battery of a 9360 or latter (2016 onward) make sure to do the FRONT first. There are latches on the back that you may break if you try to force it open that way. After prying up the front and the sides, just lift up the front like you would open a hinged box. You shouldn’t feel that much resistance as the back hinges off towards you after you’ve lifted it around 30-40 degrees.

Giacomo P - 12/12/20

Schritt 5

Entferne die untere Abdeckung.

good evening, is there a site that sells the back part because it's broken

marios cocka -

good evening, is there a site that sells the

back part because it's broken

marios cocka -

Schritt 6

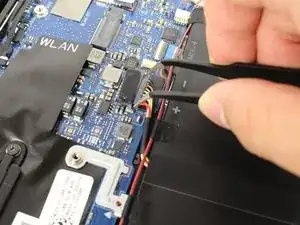

Ziehe den Akkukabelstecker zum Akku hin aus seinem Anschluss heraus.
Sollte der Stecker klemmen, dann drücke abwechselnd auf beiden Seiten, um ihn so aus dem Anschluss"herauswandern" zu lassen..
Nicht nach oben ziehen.
Wenn der Stecker nicht leicht aus dem Anschluss herauskommt, dann setze die Spudgerspitze in die Vertiefung am Stecker ein und drücke ihn vorsichtig heraus.
Öffne das Display und drücke fünf Sekunden den Einschaltknopf, um das System zu entladen.

DO NOT OPEN THE DISPLAY!!! When I did, on my Dell XPS 13 9360, I cracked something in the top right corner where the power button is, and the plastic part of the button came out. I can still press it, but there is now a gap there and dust can get it.

Asher Grossman - 03/11/19

I opened they display, very carefull. No problem. Open just enough to press they button.

Peter Hecht - 03/09/20

Take care on later models. This is not a breakdown for the 9360, I learned that the hard way.

Giacomo P - 12/12/20

Agree with Asher Grossman, open at your peril!

James White - 26/01/21

First put the bottom cover back, with 4 screws, one at each corner. Then you can safely open the display and press the button. Then close the display and take the bottom cover off again.

Patrick Bower - 23/03/21

I did not do the open display and drain the battery because I did not understand this part and I know my battery was essentially dead, hence why I ordered one. Did everything else and voila! Works perfectly!

Terri DiChito - 27/05/21

Opening the display worked fine for me, but when I closed it again, something definitely didn’t quite go right – I think it was trying to push against the missing back cover. I managed to carefully close the display by pushing against the metal corner thingy that was meant to push against the cover, and so far the laptop still seems to work, but I concur with Asher and James, be careful at least. Patrick’s suggestion sounds great if I’d seen it in time :)

Lucas Werkmeister -

Ich konnte den Stecker schliesslich mit Hilfe einer Plektren sehr gut entfernen. Das Display habe ich nicht geöffnet.

Ursulina Kölbener -

Much better to ensure the old battery is fully depleted (unplug from mains & switch on & let it expire) before you begin replacement.

This allows you to leave the unit face down whilst you work on replacing the battery.

duncan cresswell -

Schritt 7

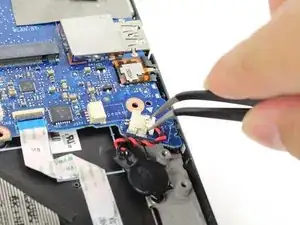

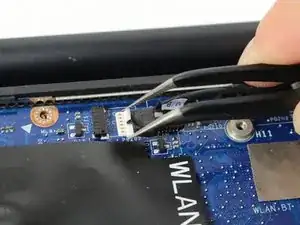

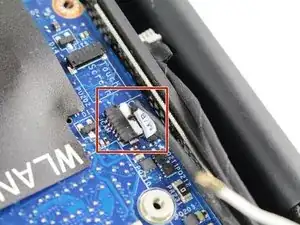

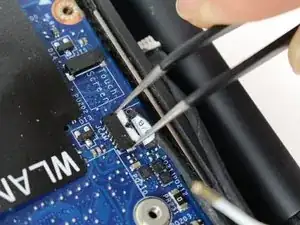

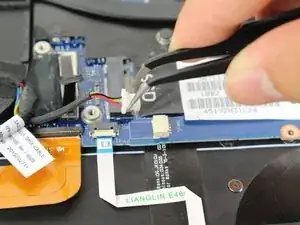

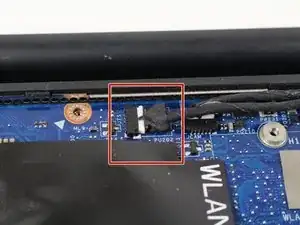

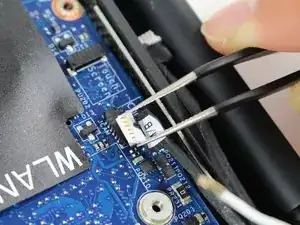

Ziehe den kleinen weißen Stecker mit einer Pinzette aus seinem Sockel heraus.

Schritt 8

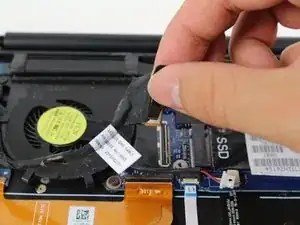

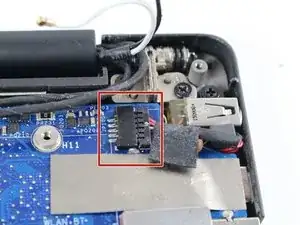

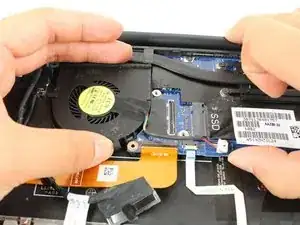

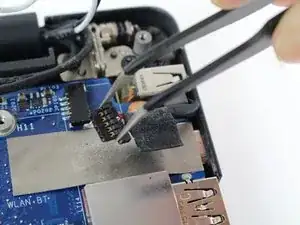

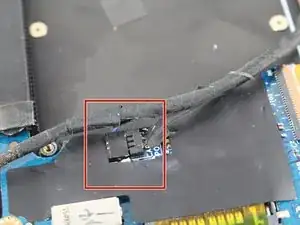

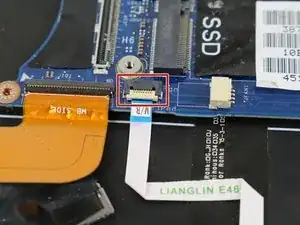

Löse den schwarzen Standardflachverbinder, indem du ihn an seiner Lasche hoch ziehst.

My XPS 13 had a little silver plate with two Philips head screws over the connector that had to be removed to get to the connector

David Fradkin - 19/10/20

Schritt 9

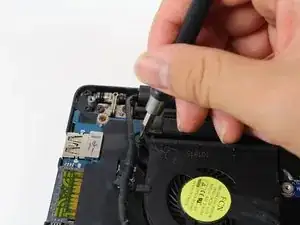

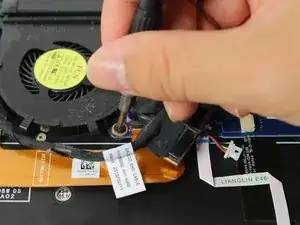

Entferne die 4 mm Kreuzschlitzschraube #0, welche den Lüfter an der Hauptplatine befestigt.
Entferne die 4 mm Kreuzschlitzschraube #0, welche den Lüfter am Gehäuseunterteil befestigt.

Schritt 10

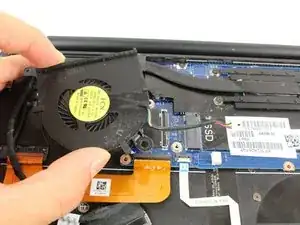

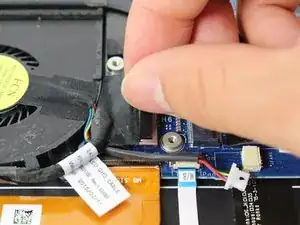

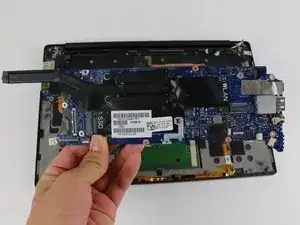

Hebe den etwas größeren Teil der Hauptplatine in der Nähe des Lüfters mit der rechten Hand hoch.
Ziehe den Lüfter mit der linken Hand unter einem 30° Winkel unter der Hauptplatine hervor.

Schritt 11

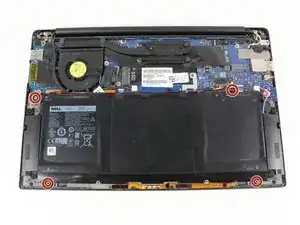

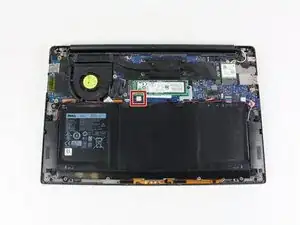

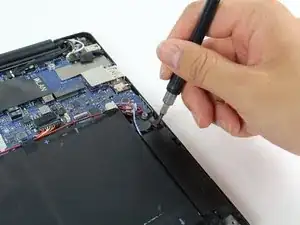

Entferne die vier 3 mm Kreuzschlitzschrauben #0 von jeder Ecke des Akkus.

There are two additional screws holding sound speakers.

Davit Barbakadze - 21/09/17

And there is a another small screw holding the battery right above the “M1 6x4” print.

curtis_p_brown - 04/11/17

You also do not need to remove any speaker screws or the speaker, you just have to remove the tape holding the speaker wire to the battery.

curtis_p_brown - 04/11/17

Schritt 12

Das Batteriekabel mit dem Anschluss zum Akku ziehen, um es vom Anschluss zu trennen.
Nicht nach oben ziehen.

This is a redundant step (disconnect the battery in step 6).

William Cummings -

Schritt 13

Die Klebebänder lösen, die die Lautsprecherkabel am Akku befestigen.
Die Lautsprecher müssen nicht entfernt werden, nur das Klebeband, damit der Akku unter den Kabeln entfernt werden kann.

Schritt 14

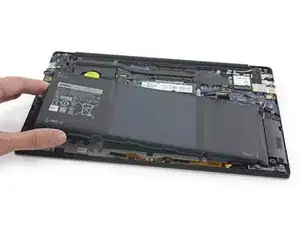

Den Akku entfernen.

Schritt 15

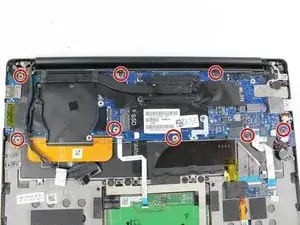

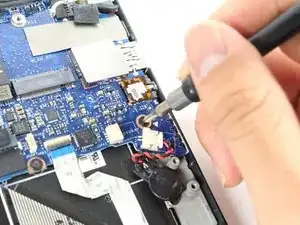

Entferne die acht 4 mm Kreuzschlitzschrauben #0, welche die Hauptplatine befestigen.

Schritt 16

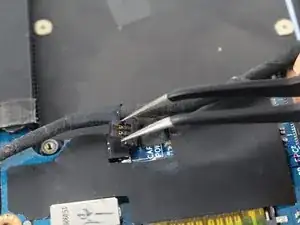

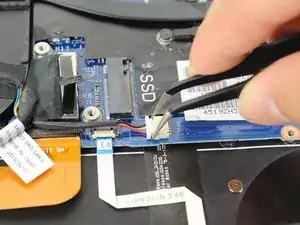

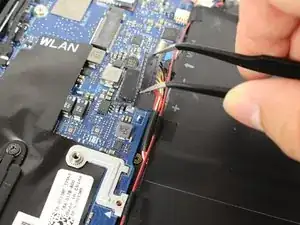

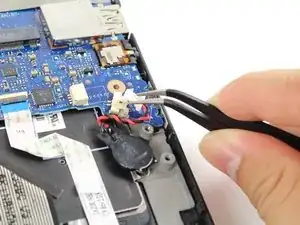

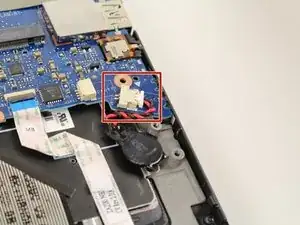

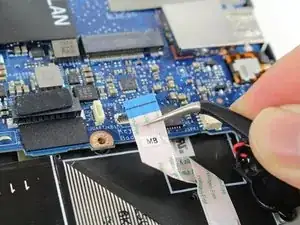

Finde den Stecker am roten und schwarzen Kabel unten rechts an der Hauptplatine.
Löse den Stecker aus seinem Anschluss, indem du ihn vorsichtig mit einer Pinzette nach rechts und oben ziehst.

Schritt 17

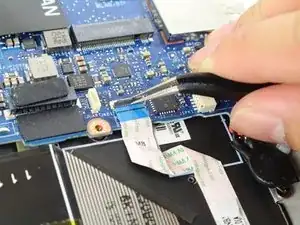

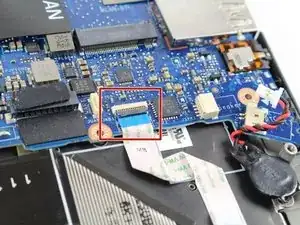

Klappe den Sicherungsbügel am ZIF Verbinder mit einer Pinzette hoch.
Ziehe das Flachbandkabel mit der Pinzette zu dir hin aus dem ZIF Anschluss heraus.

Schritt 18

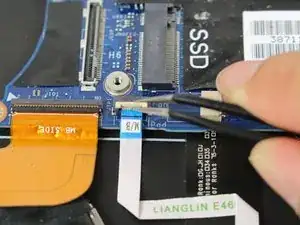

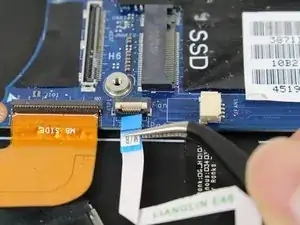

Klappe den Sicherungsbügel am weißen ZIF Verbinder mit einer Pinzette hoch.
Ziehe das Flachbandkabel mit der Pinzette zu dir hin aus dem ZIF Anschluss heraus.

Schritt 19

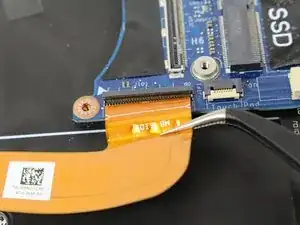

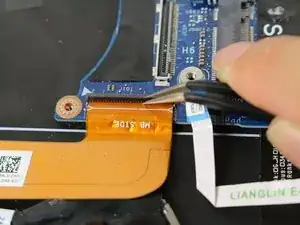

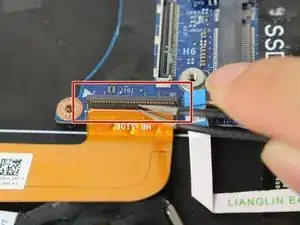

Klappe den Sicherungsbügel am ZIF Verbinder mit einer Pinzette hoch.
Ziehe das orangene Flachbandkabel mit der Pinzette zu dir hin aus dem ZIF Anschluss heraus.
