Dell XPS 13 Display austauschen

Geschrieben von: Austin Blakely
  • Kommentare: 28
Dell XPS 13 Display austauschen

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

50 Minuten

Einleitung

Diese Anleitung zeigt dir wie du ein defektes Display des Dell XPS 13 austauschen kannst. Du musst dazu das Gehäuserückteil abnehmen und den Akku und die Lautsprecher ausbauen. Das Display ist mit der Hauptplatine durch sechs verschiedene Stecker angeschlossen, diese können nur abgelöst werden, wenn das Laptop geöffnet ist.

  1. d4dlLhKy4BBopKMR
    d4dlLhKy4BBopKMR
    k2WqKJVEtDes4Ca2

    • Entferne acht 4 mm Torx T5 Schrauben von der Rückabdeckung.

    Missing a step about removing the tiny Phillips head screw under the XPS flip up cover in the middle. Also, there are hooks all the way around the cover so it doesn’t simply lift off.

    curtis_p_brown -

    What about step 3???

    Peter Hecht -

    Please dont hurry , take your Time to follow this procedure. It takes 20 min (not 5) and step 4 requires half of this Time. Good luck.

    Peter Hecht -

    +1 Peter Hecht is right - getting the little clips the back is snapped on with is time consuming and a bit fiddly for people not used to “spudging” off covers. Starting from the back is the key those come loose much easier and help with the rest

    Doug Steinschneider -

  2. 2TNJ3aF1OiC3dQrY
    2TNJ3aF1OiC3dQrY
    RKMGHiGBGvwUs2b6

    • Heble mit einem Plastiköffnungswerkzeug die mit "XPS" markierte Klappe in der Mitte auf.

    No flap or screw on the XPS 9370, just a press-fit latch at the centre of the cover. This can be gently prised off.

    Alan Thomas -

  3. TtZb5DNBruSpJQiH

    • Entferne die einzelne Kreuzschlitzschraube unter der Klappe.

  4. SV3vQLxNPuaLAJc2

    • Heble mit Plektren oder einem Plastikwerkzeug die Gehäuseklammern auf. Beginne dabei an der hinteren Kante.

    It’s not that easy to lift actually, cause there are latches. Had t release them gently all around beforehand.

    Davit Barbakadze -

    Also there’s one additional screw under that plate on the bottom!

    Davit Barbakadze -

    Maybe the later models are different, since it should be from the front: https://www.youtube.com/watch?v=xFIE2SKs...

    shigmas -

    Very difficult step, Proceed very carefull

    Peter Hecht -

    If you are replacing the battery of a 9360 or latter (2016 onward) make sure to do the FRONT first. There are latches on the back that you may break if you try to force it open that way. After prying up the front and the sides, just lift up the front like you would open a hinged box. You shouldn’t feel that much resistance as the back hinges off towards you after you’ve lifted it around 30-40 degrees.

    Giacomo P -

  5. SclHTlmfKvgauUBi

    • Entferne die untere Abdeckung.

    good evening, is there a site that sells the back part because it's broken

    marios cocka -

    good evening, is there a site that sells the

    back part because it's broken

    marios cocka -

  6. PyUToIwsQDJBe6OD
    PyUToIwsQDJBe6OD
    33oCi1YwifwxZYRh

    • Ziehe den Akkukabelstecker zum Akku hin aus seinem Anschluss heraus.

    • Sollte der Stecker klemmen, dann drücke abwechselnd auf beiden Seiten, um ihn so aus dem Anschluss"herauswandern" zu lassen..

    • Nicht nach oben ziehen.

    • Wenn der Stecker nicht leicht aus dem Anschluss herauskommt, dann setze die Spudgerspitze in die Vertiefung am Stecker ein und drücke ihn vorsichtig heraus.

    • Öffne das Display und drücke fünf Sekunden den Einschaltknopf, um das System zu entladen.

    DO NOT OPEN THE DISPLAY!!! When I did, on my Dell XPS 13 9360, I cracked something in the top right corner where the power button is, and the plastic part of the button came out. I can still press it, but there is now a gap there and dust can get it.

    Asher Grossman -

    I opened they display, very carefull. No problem. Open just enough to press they button.

    Peter Hecht -

    Take care on later models. This is not a breakdown for the 9360, I learned that the hard way.

    Giacomo P -

    Agree with Asher Grossman, open at your peril!

    James White -

    First put the bottom cover back, with 4 screws, one at each corner. Then you can safely open the display and press the button. Then close the display and take the bottom cover off again.

    Patrick Bower -

    I did not do the open display and drain the battery because I did not understand this part and I know my battery was essentially dead, hence why I ordered one. Did everything else and voila! Works perfectly!

    Terri DiChito -

    Opening the display worked fine for me, but when I closed it again, something definitely didn’t quite go right – I think it was trying to push against the missing back cover. I managed to carefully close the display by pushing against the metal corner thingy that was meant to push against the cover, and so far the laptop still seems to work, but I concur with Asher and James, be careful at least. Patrick’s suggestion sounds great if I’d seen it in time :)

    Lucas Werkmeister -

    Ich konnte den Stecker schliesslich mit Hilfe einer Plektren sehr gut entfernen. Das Display habe ich nicht geöffnet.

    Ursulina Kölbener -

    Much better to ensure the old battery is fully depleted (unplug from mains & switch on & let it expire) before you begin replacement.

    This allows you to leave the unit face down whilst you work on replacing the battery.

    duncan cresswell -

  7. xOVtCEsgTbREfTYL
    xOVtCEsgTbREfTYL
    qFNPUbfQsBdlUaty

    • Entferne die vier 3 mm Kreuzschlitzschrauben #0 von jeder Ecke des Akkus.

    There are two additional screws holding sound speakers.

    Davit Barbakadze -

    And there is a another small screw holding the battery right above the “M1 6x4” print.

    curtis_p_brown -

    You also do not need to remove any speaker screws or the speaker, you just have to remove the tape holding the speaker wire to the battery.

    curtis_p_brown -

  8. HhDh3XGhuQo3WcrU
    HhDh3XGhuQo3WcrU
    LgMA5uGJwVaBDh5g

    • Das Batteriekabel mit dem Anschluss zum Akku ziehen, um es vom Anschluss zu trennen.

    • Nicht nach oben ziehen.

    This is a redundant step (disconnect the battery in step 6).

    William Cummings -

  9. XK14WEDKdKGuVOZe

    • Die Klebebänder lösen, die die Lautsprecherkabel am Akku befestigen.

    • Die Lautsprecher müssen nicht entfernt werden, nur das Klebeband, damit der Akku unter den Kabeln entfernt werden kann.

  10. pbfpsDnER5fqy4uy

    • Den Akku entfernen.

  11. CrMfQOyQjlFx6LuF
    CrMfQOyQjlFx6LuF
    XIPOpntpEJLDqbno
    Fb4tmWrI4bQTG1yk

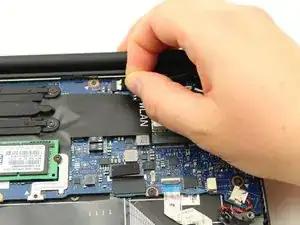

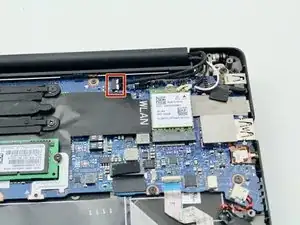

    • Lasse den Stecker des Touchscreens nach rechts aus seinem Anschluss auf der Hauptplatine herausgleiten.

  12. xKmD6Uh45WtElZNg
    xKmD6Uh45WtElZNg
    VMHDvFfrXyUxZpjI

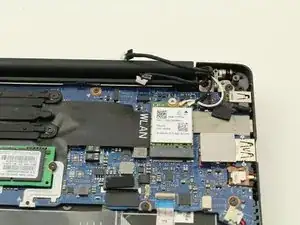

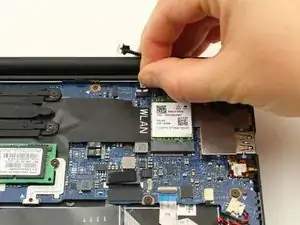

    • Lasse den Stecker der Kamera mit den Fingern aus seinem Anschluss auf der Hauptplatine herausgleiten.

  13. TNhHkpdN1PAg2PJy
    TNhHkpdN1PAg2PJy
    iZPJTXw1Rc5NKo5T

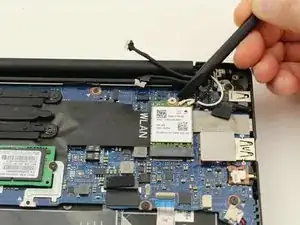

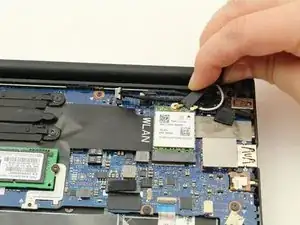

    • Entferne die Antennen-Koaxialkabel mit dem flachen Ende des Spudgers von der WiFi-Karte.

  14. Em3Zd5jTGFmrcDKK
    Em3Zd5jTGFmrcDKK
    IInM4TgpoWmLjHH5
    celOnvRFBZ16bUYO

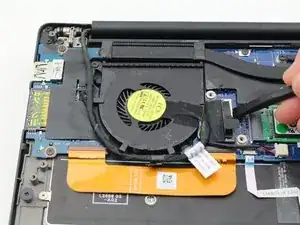

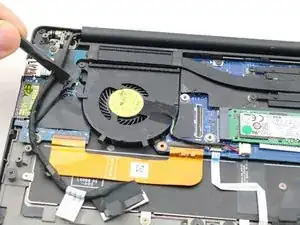

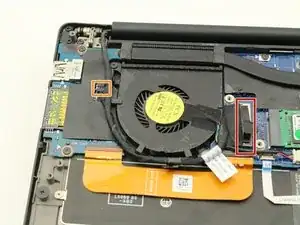

    • Heble mit einem Spudger den Press-Fit Verbinder am linken Kabelbündel hoch.

    • Löse behutsam den Stecker links vom Lüfter aus seinem Anschluss heraus.

  15. apsAoQFP2LqMNlUy
    apsAoQFP2LqMNlUy
    FssXfLVNSKgYPctK
    pADCNbwEoS2EkNnI

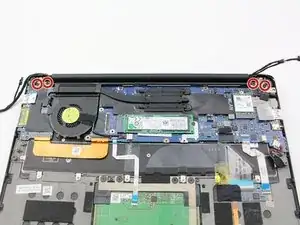

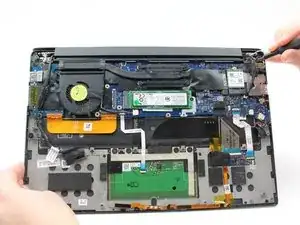

    • Entferne die vier schwarzen 4,6 mm Kreuzschlitzschrauben #0 von den Displayhaltern.

    • Damit das Display aus den Ausschnitten im unteren Gehäuse herauskommen kann, muss das Laptop geöffnet sein. Vielleicht geht das Entfernen der Schrauben deshalb einfacher, wenn das Laptop geöffnet ist.

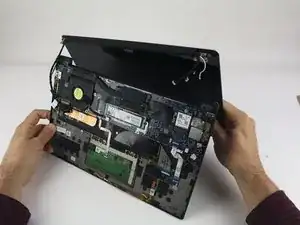

    • Entferne die Displayeinheit.

    Can anyone advise a replacement part number for the non touch screen version at all please?

    Pete B -

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
