Demontage sony dream machine ICF-C717PJ

Zum Öffnen des Gehäuses müssen einfach die markierten kleinen Kreuzschlitzschrauben herausgedreht werden. Anschließend muss noch die Backup-Batterie herausgezogen werden. Z.B mit einem Messer kann die rückseitige Kunststoffabdeckung vorsichtig vom aluminierten Gehäuseteil abgedrückt und das Gehäuse geöffnet werden.

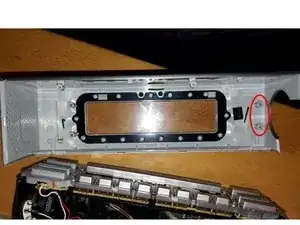

Zum Lösen der Empfangsplatine sind 3 Schrauben [1] zu entfernen. Durch Lösen einer weiteren Schraube [2] kann die Projektoreinheit bereits gelockert werden.

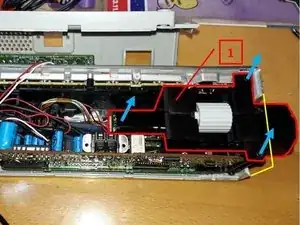

Die Projektoreinheit [1] kann leider nicht nach oben herausgezogen werden. Die drehbare Linseneinheit blockiert am Gehäuse. Zum Herausnehmen der gesamten Elektronik aus dem Gehäuse müssen eigentlich vier Schrauben gelöst werden. Nur die zwei [2] Schrauben sind zugänglich. Die anderen beiden befinden sich unerreichbar unterhalb des Projektors.

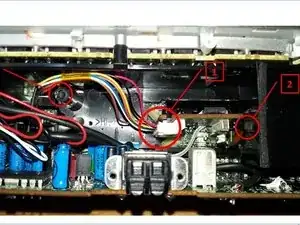

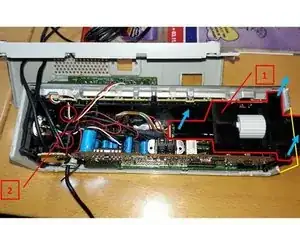

Zunächst die Kabelsteckverbindung [1] durch Herausziehen lösen. Unterhalb des Flachbandkabels [2] kommt man übrigens auch an die Projektor-LED, welche man z.B. über den Diodentest einen Multimeters testen kann. Danach wird das Herauslösen der Projektoreinheit kompliziert.

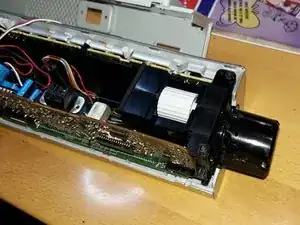

Ich habe keine andere Lösung gefunden, als eine Seite des Gehäuses herauszutrennen. Da man die Abdeckung der Lupeneinheit außerhalb des Gehäuses nicht abziehen kann, bleibt einem nichts anderes übrig, als das Gehäuse am Durchgang der drehbaren Lupeneinheit so einzuschneiden, dass man anschließend den kompletten Projektor nach oben ziehen kann.

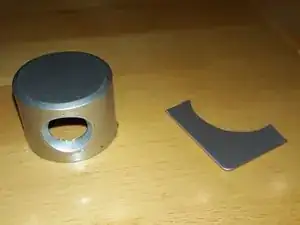

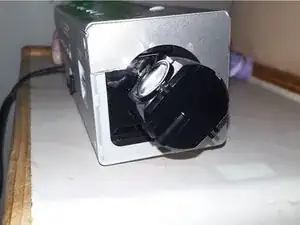

In der letzten Abbildung dieses Schrittes sieht man das ausgeschnittene Seitenteil sowie die Abdeckkappe für die Lupeneinheit. Die Kappe ist nach der Demontage des Projektors nur so zu entfernen, in dem man sie auf der gegenüberliegenden Seite von der Lupe einschneided. Die Kappe muss aber zum Ausbau des Projektors gar nicht entfernt werden!

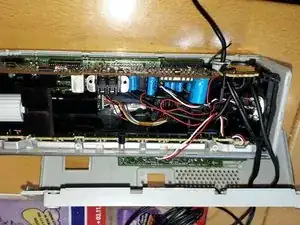

Sobald man den Projektor entfernt hat, sieht man sofort darunter die beiden übrigen Schrauben, welche das gesamte Innenleben im Gehäuse halten. Diese sind einfach herauszudrehen und anschließend lässt sich das ganze Innenleben mit etwas Eindrehen aus dem Gehäuse herausnehmen.

Dann kommt man an alle Baugruppen (Tasten, Display, Lautsprecher, Hauptplatine u.s.w. heran)

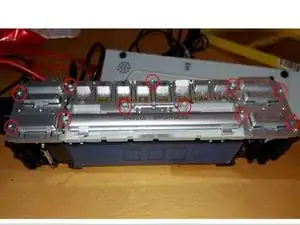

Um die dreiteilige Tastatur zu entfernen muss man die markierten Schrauben herausdrehen. Der mittlere Tastaturteil kann erst nach Entfernen des kleinen linken und rechten Tastaturteils abgenommen werden. Achtung, manche Schrauben können von Aufklebern verdeckt sein.

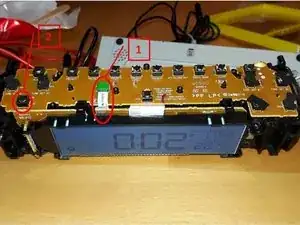

Die Bedienplatine mit den verlöteten Mikrotastern ist mit der Steuerungsplatine mittels fünfadrigem Flachbandkabel [1] verbunden. Dieses kann leicht aus der grünen Buchse gezogen werden. Bei dem markierten Taster [2] handelt es sich um die Taste zum Ein- und Ausschalten des Projektors.

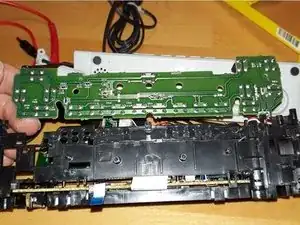

Wenn das Flachbandkabel herausgezogen wurde, kann die Bedienplatine leicht gewendet werden und man kann z.B. Mikrotaster austauschen.

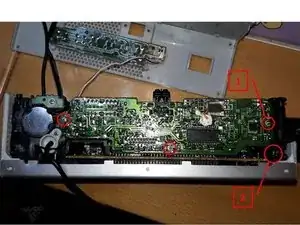

Bei meinem Gerät habe ich einen Kabelbruch im etwas unglücklich verlegten Flachbandkabel gefunden. Der Austausch des Kabels ist schwierig, vor allem weil es auf der Hauptplatine relativ filigran angelötet ist. Ich habe daher nur für den defekten Leiter einen Bypass eingelötet und das Flachbandkabel belassen.

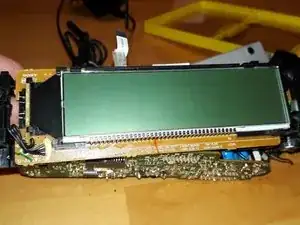

Ein Zugriff auf das Display und seine Hintergrundbeleuchtung ist möglich, jedoch schwierig, da es aufgelötet ist.

Wie beschrieben, muss die Abdeckung der drehbaren Lupeneinheit nicht abgenommen werden, es ist auch sehr kompliziert. Ich habe sie unter großem Aufwand mit Schaden entfernt. Die entfernte Seitenfläche muss man wieder ankleben und mit dem optischen Mangel leider leben.
