Dolce Gusto Oblo Dichtung am Wassertank tauschen

Geschrieben von: Brendan

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

An der Dolce Gusto Oblo kommt es öfter vor, dass die Dichtung zwischen Tank und Gerät leckt, wenn der Wassertank gefüllt in der Maschinen verbleibt.

Diese Anleitung zeigt, wie diese Dichtung ausgetauscht werden kann.

Das Ersatzteil ist leicht erhältlich, die Bestellnummer findest du im im .Ersatzteilverzeichnis.

Schaue dir nun die obere Abdeckung an.

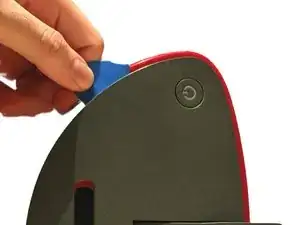

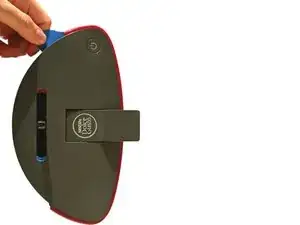

Löse sie mit einem geeigneten Hebel aus Kunststoff ab.
Sie wird rundum mit mehreren Rasten festgehalten, du wirst recht viel Kraft zum Ablösen brauchen.
Entferne die obere Abdeckung noch nicht ganz, die Einschalttaste in der Abdeckung ist noch am Gerät angeschlossen und muss zuerst abgelöst werden.

Hebe die obere Abdeckung vorsichtig hoch, bis du ihre Rückseite sehen kannst.

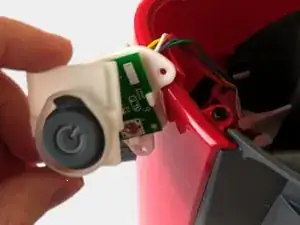

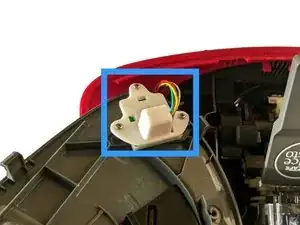

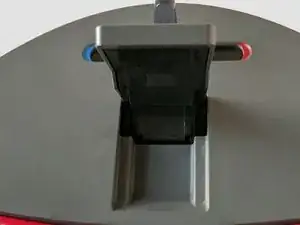

Suche die Einschalttaste.

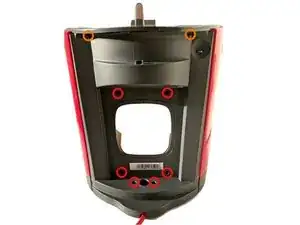

Entferne die drei Kreuzschlitzschrauben #1, mit denen die Einschalttaste befestigt ist.
Drei 8 mm lange Kreuzschlitzschrauben #1.
Achte darauf, dass die Einschalttaste aus zwei Teilen besteht, die nicht miteinander verbunden sind. Das Oberteil der Taste kann herunterfallen, passe auf, dass es nicht verloren geht. (Bild 3)

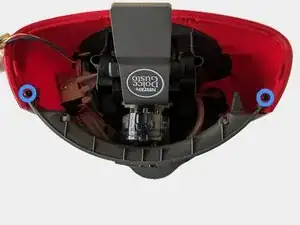

Suche die beiden Schrauben, mit denen die Vorder- und die Rückseite zusammengehalten werden. Entferne die beiden Torx TR10 Schrauben.
Zwei 15 mm lange Torx TR10 Schrauben.

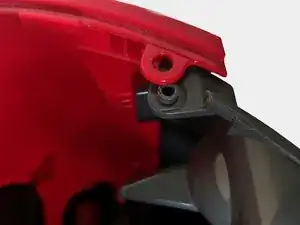

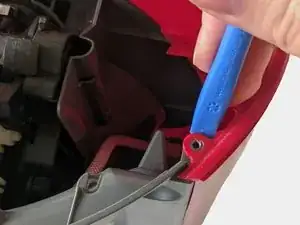

Heble an den ringförmigen Ösen aus Kunststoff mit einem geeigneten Hebel aus Kunststoff, um sie teilweise zu lösen (im zweiten und dritten Bild ist zu sehen, wie die rechte Seite gelöst wird)
Wiederhole das Ganze für die linke Seite.
Arbeite vorsichtig, der Kunststoff darf nicht brechen.
Hebe dann die Vorderseite hoch, bis sich die Unterkante löst.
Rund um die Vorderseite sind wieder einige Rasten. Du wirst also recht viel Kraft zum Ablösen brauchen. Benutze ein geeignetes Werkzeug aus Kunststoff.

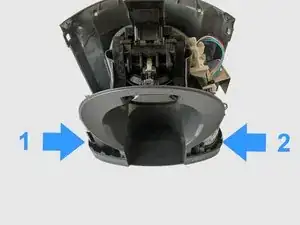

Schaue auf den unteren Teil des Gerätes, bezeichnet durch die Pfeile 1 und 2.
Linke Seite (Pfeil 1)
Rechte Seite (Pfeil 2)

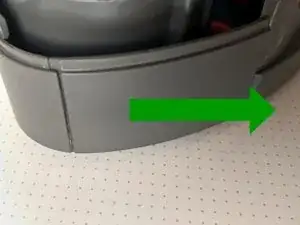

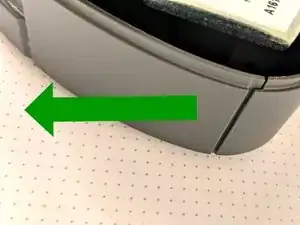

Ziehe die Rückseite unten links in die durch Pfeil 1 angegebene Richtung, bis sie sich ablöst.
Wiederhole das Ganze für die andere Seite.

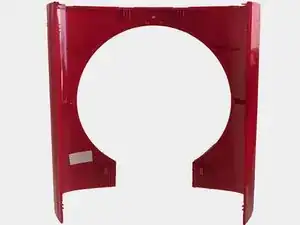

Wenn beide Enden frei sind, kannst du die Rückseite einfach nach oben herausheben.

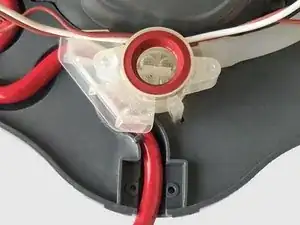

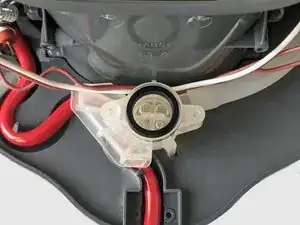

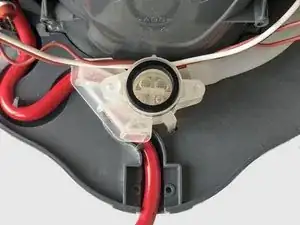

Suche den kompletten Anschluss für den Wassertank auf der Rückseite des Gerätes.

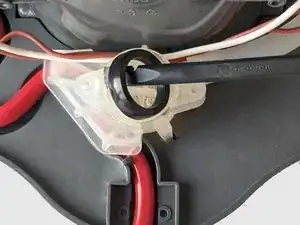

Hebe die Dichtung mit einem Spudger oder deinen Fingern nach oben heraus.
Die Dichtung ist nicht eingeklebt.
Setze dann die Dichtung ein.
Die Dichtung ist eine Lippendichtung, sie muss mit den Lippen nach unten (Bild 3) eingebaut werden. Wenn nötig, kannst du auch den kompletten Anschluss ersetzen.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
