DualShock 4 CHU-ZCT2U Tasten austauschen

Geschrieben von: Michelle Joseph

Kommentare: 11

DualShock 4 CHU-ZCT2U Tasten austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

15 Minuten

Einleitung

Werkzeuge

Schritt 1

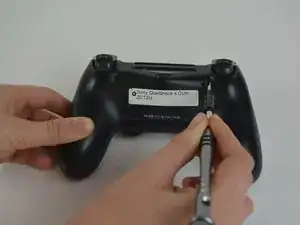

Drehe die vier 6,5 mm Kreuzschlitzschrauben heraus.

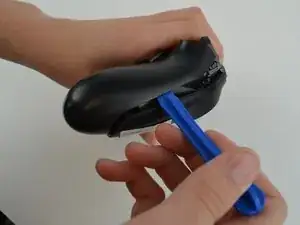

Heble die beiden Kunststoffschalen mit einem Öffnungswerkzeug auseinander.
Sei vorsichtig, die inneren Teile des Controllers sind noch mit einem Flachbandkabel angeschlossen. Er zerfällt durch Auseinanderziehen nicht einfach in zwei Teile

When re-asembling, be careful to check that all buttons/triggers are moving correctly. They can get misaligned when prying the two shell halves apart.

Tale Spinner - 14/05/20

This part is missing vital information on how to correctly pry the case open. In the 3rd picture you can see there is actually damaged/broken clip already. In order to open the case without damage to the plastic clips inside the controller holding the plastics together you need to insert thin piece of metal between the trigger buttons on each side and push the clip outwards before trying to separate the parts, and if done correctly there is no force needed to pry open the controller. There is actually no necessary need for the clips, but if you want to keep your controller in mint condition without voiding the warranty, take care not to break these clips.

Ville Närhi - 22/05/20

Your advice for opening shell was so bad and harmful.

It's not correct

Kiarash Moallemi - 24/05/20

And two more tiny clips to the left and right of the headphone & EXT port. They’re VERY delicate, reckless prying WILL break at least ONE of these.

Strings Cat - 02/11/20

I've written a guide for how to find and unlatch the clips

Wichtiger Schritt zum Öffnen des DualShock 4 CUH-ZCT2

Richard -

Schritt 2

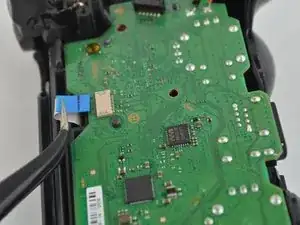

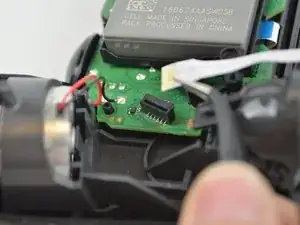

Ziehe das Flachbandkabel mit einer Pinzette aus seinem Anschluss auf der Hauptplatine heraus, dann lassen sich die beiden Gehäusehälften trennen.

If you just want to change the battery, this step is not necessary; it can be done without disconnecting the ribbon cable.

Tale Spinner - 14/05/20

Schritt 3

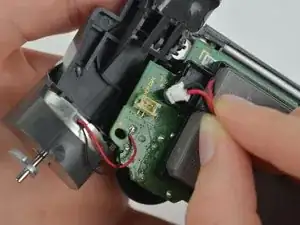

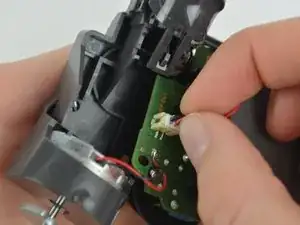

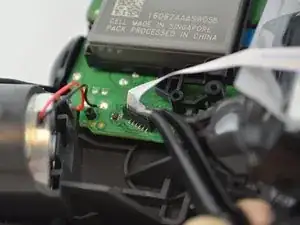

Ziehe den weißen Stecker mit dem schwarzen und dem rotem Kabel aus dem Power Port auf der Hauptplatine.
Entferne den alten Akku aus dem Controller.

Be extra careful - the power port socket pulled loose from the motherboard for me. I would suggest holding down the socket itself with one tool and gradually loosening the plug from the port.

tylertemple - 13/05/19

Hey i have a question. When i plug my usb into the port the yellow color shows and that means its charging right? Because i left it overnight and i for sure know that it was yellow the whole time. But it didnt charge a single bit.

Help - 02/06/19

Schritt 4

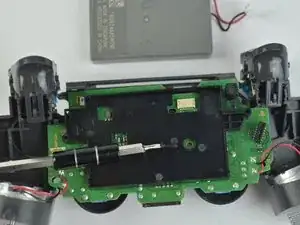

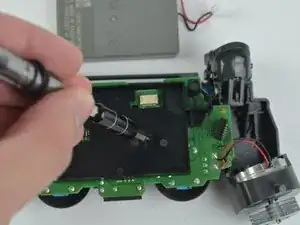

Löse die 6,43 mm Schraube, die die Hauptplatine mit den Inneren des Controllers verbindet, mithilfe eines Kreuzschlitzschraubendrehers.

this and the last step arnt necessary you just put the battery back and connect all of it up

Joe Flores - 04/10/20

Schritt 5

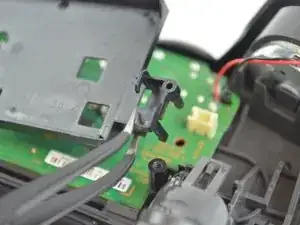

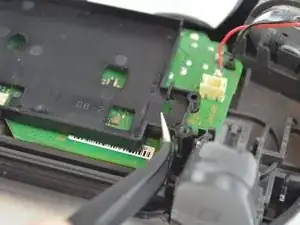

Enthake das Akkugehäuse mithilfe einer Pinzette von der Hauptplatine und ziehe es ab.

Schritt 6

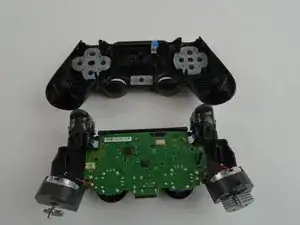

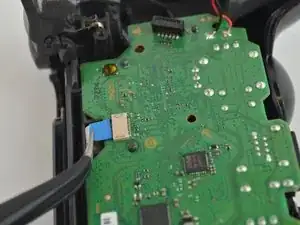

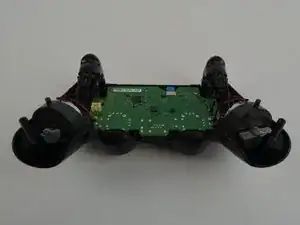

Ziehe auch das zweite Flachbandkabel heraus und trenne die inneren Bauteile oben von der äußeren Gehäuseschale ab.

Schritt 7

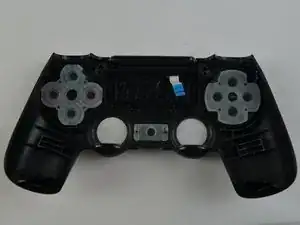

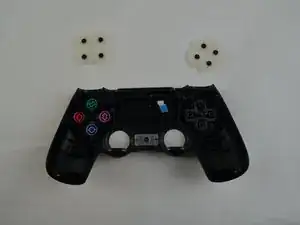

Entferne die Gummimatten, mit denen die Pfeiltasten, Formtasten und die Home Taste festgehalten werden.
Drehe die vordere Gehäuseschale nach diesem Schritt nicht herum, da einige der Tasten herausfallen können

Schritt 8

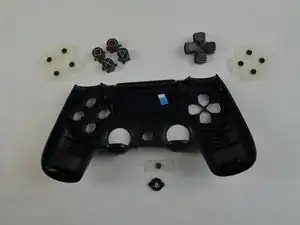

Entferne die alten Tasten und ersetze sie mit Hilfe einer Pinzette.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Michelle Joseph

Mitglied seit: 09/10/17

1674 Reputation

2 Kommentare

Where can I buy cuh zct2e spares from please

Paramdeep Dhaliwal - 08/08/19

Can’t see an updated guide, and this one worked perfectly fine. Used to replace the buttons on a knock-off DualShock 4 from AliExpress. Construction was largely the same, only devoid of a screw anchoring the battery cradle. Would argue this was an extremely easy repair!

Casey - 18/03/21
