Ein Entladewerkzeug für Kondensatoren im Eigenbau

Geschrieben von: Andrew Bookholt
  • Kommentare: 11
Ein Entladewerkzeug für Kondensatoren im Eigenbau

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

15 Minuten

Einleitung

Kondensatoren sind elektronische Bauteile, die in praktisch jedem Gerät, das elektronischen Platinen enthält, zu finden sind. Große Kondensatoren mit hoher Kapazität können genug Ladung speichern, um Verletzungen zu verursachen. Um das zu vermeiden, solltest du sie kontrolliert entladen.

Hier wird der Selbstbau eines einfachen Entladewerkzeugs mit einem Widerstand gezeigt.

  1. OWFqMgtGJtlahiev

    • Sammle zuerst die für den Bau des Werkzeugs nötigen Teile. Du brauchst:

    • Zwei gutisolierte Drahtstücke. Minimalanforderungen sind 12UWG, Spannungsfestigkeit bis 600V für große Elektrolytkondensatoren, wie sie in z.B. Netzteilen, Starterplatinen für Elektromotoren und Schaltkreisen von Kamerablitzen eingebaut sind

    • Ein Widerstand, der die elektrische Energie beim Entladen in Wärme umwandeln muss. Minimalanforderungen sind 2kOhm 5W für kleine Kondensatoren, 20 kOhm 5W für die großen Elektrolytkondensatoren, wie sie z.B. in Netzteilen, Starterplatinen für Elektromotoren und Schaltkreisen von Kamerablitzen eingebaut sind

    • Schrumpfschlauch.

  2. yVv1ZuX4gGPCxaCQ
    yVv1ZuX4gGPCxaCQ
    UPDhAuQSFqZoBXSQ

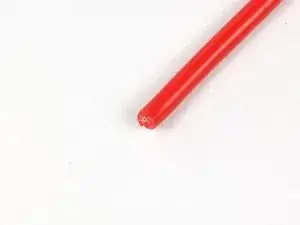

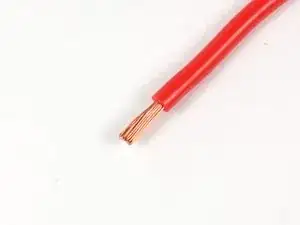

    • Fange an, indem du zunächst an jedem Drahtstück ein Ende abisolierst.

    • Damit die Lötstelle gut hält, solltest du mindestens 7 mm der Isolierung entfernen.

  3. 3D6PJNgTAtEFNWnQ
    3D6PJNgTAtEFNWnQ
    uwbwg1KGoxTP5Dxp

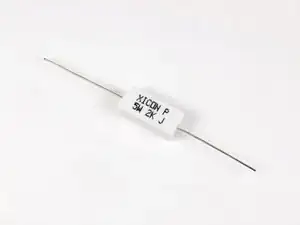

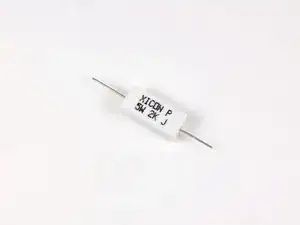

    • Kürze als nächstes beide Anschlussdrähte des Widerstands auf die gleiche Länge wie die eben freigelegten Drähte.

  4. 5cgXgYKRqhLZLlbA
    5cgXgYKRqhLZLlbA
    H6rGWNaDwII42sPT
    u5L3IlDPKjQD4X4Y

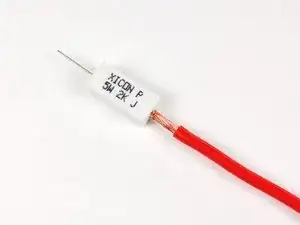

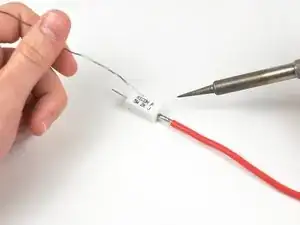

    • Verbinde den Anschlussdraht des Widerstands mit dem abisolierten Draht, indem du die beiden miteinander verdrillst.

    • Wir haben ein ziemlich dickes Kabel verwendet. Deswegen haben wir den Draht vom Widerstand unter die Mitte des Drahtendes gelegt und so fest wie möglich verdrillt.

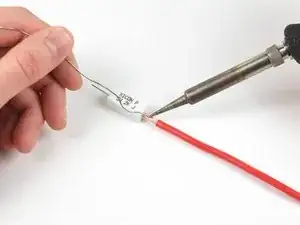

    • Verlöte die Drahtstücke mit dem Widerstand.

    • Es ist absolut wichtig, dass das Lötzinn auf ganzer Länge die Drahtenden verbindet, so dass sie beide gut zusammenhalten.

  5. 3wXktcjlRfrJmpLW
    3wXktcjlRfrJmpLW
    oFXMQBUUARWQBJhd

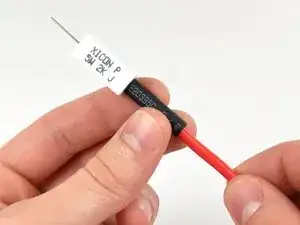

    • Schiebe ein Stück Schrumpfschlauch so auf den Draht, so dass die Lötstellen und alle blanken Stellen bedeckt sind.

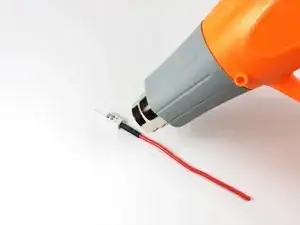

    • Schrumpfe mit einem Heißluftgebläse oder einem Feuerzeug den Isolierschlauch, so dass alle blanken Stellen bedeckt sind.

  6. b62RVZWXlVbuXpKk

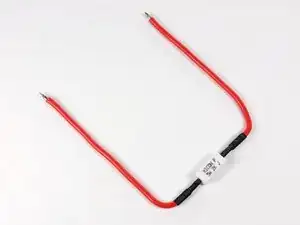

    • Wiederhole das Verfahren für die andere Seite des Widerstands.

    • Zum Abschluss des Entladewerkzeugs musst du noch die beiden Drahtenden abisolieren.

    • Wenn du an ganz feinen Lötstellen entladen willst, dann kann es hilfreich sein, eine feine Sonde anzulöten, oder alternativ eine Spitze, wie sie für Multimeter verwendet wird. So hast du ein noch genaueres Werkzeug.

    • Für große Kondensatoren, so wie sie in z.B. Netzteilen, Starterplatinen für Elektromotoren und Schaltkreisen von Kamerablitzen eingebaut sind, kannst du ein Ende an eine große isolierte Krokodilklemme anlöten, das andere Ende an einen gut isolierten Schraubendreher.

    great idea, thanks

    Edwin Ortiz -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
