Entfernen der Streifen auf dem E-Paper-Display

Geschrieben von: Benjamin Cunliffe
  • Kommentare: 12
Entfernen der Streifen auf dem E-Paper-Display

Schwierigkeitsgrad

Sehr einfach

Schritte

6

Zeitaufwand

5 Minuten

Einleitung

Dies ist eine Anleitung zum Entfernen der Streifen auf dem E-Papier-Display der Pebble 301BL.

*Die Herstellergarantie geht dabei verloren.*

  1. WqaEQfhUgQPJtE1H
    WqaEQfhUgQPJtE1H
    m4JPh4pRtxEBEWoF

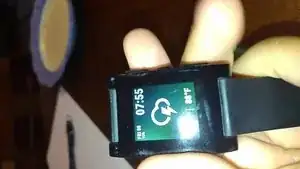

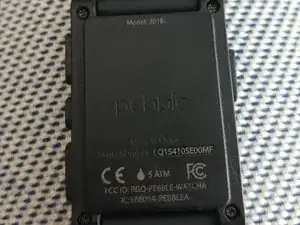

    • Diese Anleitung befasst sich mit den auf dem Bild sichtbaren Streifen des E-Papers von Pebble 301BL-Geräten.

    • Die Pebble Kickstarter Edition verfügt nicht über Schrauben auf der Rückseite, sondern über ein verklebtes Gehäuse. Dieses kann prinzipiell nicht beschädigungsfrei geöffnet werden.

  2. MlwrZoUC2MVuOfVU

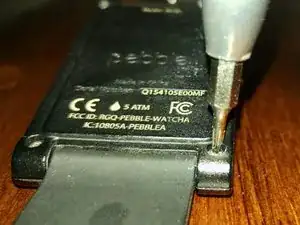

    • Entferne mit einem Torx T5 Schraubendreher die vier Schrauben auf der Rückseite.

    • Sei vorsichtig, wenn du die Rückseite entfernst. Die Ecken durch die die Schrauben geführt werden, sind leicht abzubrechen - zudem kannst du den festgeklebten Vibrationsmotor beschädigen wenn du die Rückseite abnimmst.

    • iFixit Torx T5 Schraubendreher

  3. 6VW2ieUb2NhpvdEJ

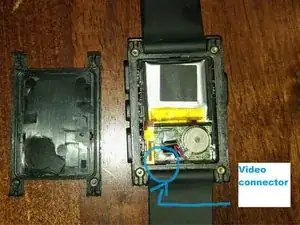

    • Finde das Bildschirmverbindungskabel. Es befindet sich ziemlich weit unten, direkt neben dem Vibrationsalarm.

    • Während dem normalem Gebrauch kann sich das Kabel lösen, was die Streifen erzeugt.

    • Der im nächsten Schritt gezeigte Weg übt permanent Druck auf den Stecker aus, was das Problem dauerhaft löst.

    The rumble pack ( Circle silver bit on the bottom right ) is glued to the top of the backplate. Use a spudger to ply it from there as you could damage the cord connected to it if you pull it away with the backplate.

    Jayden Waters -

    Dieser Konnektor ist NICHT der Video Konnektor! Er ist die Verbindung zu dem umlaufenden Flexkabel mit den Tastern.

    Der Video Konnektor ist ein Gummistreifen am unteren Rand der Platine, der zwischen Platine und Display liegt.

    Bei Darstellungsproblemen hilft es meist, diesen Gummistreifen herauszunehmen und ihn um 180° gedreht wieder einzulegen.

    freak 1704 -

  4. mEAHNajQqUleVPTx

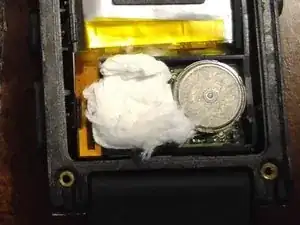

    • Nimm ein kleines Stück Toilettenpapier oder Papiertaschentuch und platziere es über dem Stecker des Bildschirmverbindungskabels.

    • Einer der besten Wege, zu prüfen, ob das hilft, ist, einen Finger daraufzuhalten und die Uhr in Betrieb zu nehmen.

    • Nichts innerhalb des Gerätes wird das Papier in Brand setzen, es besteht also kein Grund zur Sorge.

  5. NibYEYILY1BHoVPs

    • Nachdem du geprüft hast, dass das Papier den notwendigen Druck aufbaut, verschließe die Schrauben wieder.

    • Falls das Gehäuse nicht so gut schließt wie zuvor, wende keine Gewalt an, die Schrauben einzuschrauben.

    • In diesem Fall öffne die Geräterückseite wieder und entferne ein kleines bisschen Papier, bis das Gehäuse schließt. So bleibt es wasserresistent.

  6. Dies ist ein Beispiel des Endergebnisses.

    • Dies ist ein Beispiel des Endergebnisses.

    Thanks, this was a real life saver. Worked like a charm, and the rapid delivery on the tools was great.

    Amazing.

    Monte Stettin -

Abschluss

Um das Gerät wieder zusammenzubauen, folge den Schritten in umgedrehter Reihenfolge.
