Ersatz des optischen Laufwerks durch eine Festplatte

Geschrieben von: Brittany McCrigler
  • Kommentare: 10
Ersatz des optischen Laufwerks durch eine Festplatte

Schwierigkeitsgrad

Mittel

Schritte

3

Zeitaufwand

Keine Schätzung

Einleitung

Universelle Voraussetzung für Optical Bay Gehäuse #78,79,81

  1. ySbhhMVKBuFHSDNG
    ySbhhMVKBuFHSDNG
    aHs6MiBJaKCuCAoK

    • Entferne den Abstandshalter aus Kunststoff vom Gehäuse des optischen Laufwerks, indem du einen der Clips auf beiden Seiten eindrückst und ihn dann nach oben aus dem Gehäuse heraushebst.

    What’s the switch for on the inside of the caddy? What position should it be in? Mine came switched to the right (towards SATA connector that disk inserts into).

    Robert Lord -

  2. pdKbwqliykNfMTgW
    pdKbwqliykNfMTgW
    vISgcZ4hSggVMlmG
    5mSbXvoT3JIoq1YV

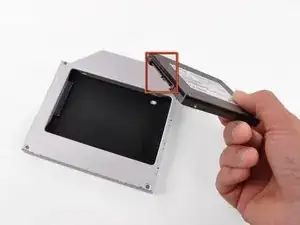

    • Stelle sicher, dass die Anschlüsse nach unten zeigen, bevor die Festplatte in das Gehäuse eingesetzt wird.

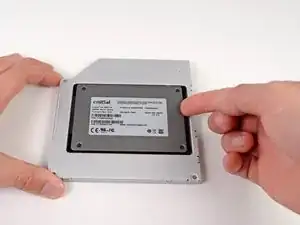

    • Lege die Festplatte vorsichtig in das Gehäuse.

    • Während eine Hand das Gehäuse an Ort und Stelle hält, drücke mit der anderen Hand die Festplatte an die Anschlüsse im Gehäuse.

  3. ZBHBhNAEYykJGdJd
    ZBHBhNAEYykJGdJd
    aDltJywnnCph3BPj

    • Sobald die Festplatte fest sitzt. kannst du den Abstandshalter aus Kunststoff wieder einsetzen. Drücke dabei die Festplatte gegen die Unterseite des Gehäuses.

    • Schließe alle Kabel, die du vom ursprünglichen Laufwerk entfernt hattest, am optischen Laufwerk an.

    Why no mention of attaching the new hard drive to the Optical Drive Enclosure using the enclosed phillips screws?

    Once you have securely inserted the new hard drive into the Optical Drive Enclosure and replaced the plastic positioner you should attach the drive to the enclosure using two of the provided phillips screws. Two holes on the underside of the enclosure should align with two attachment holes on the underside of the drive.

    nickmalmquist -

    I suspect that the plastic positioner will secure the drive well enough (for this style of adapter). As I mentioned in earlier comment, this should mean you can replace / upgrade the SATA drive later without needing to remove the adapter, skipping many steps.

    Les Kitchen -

    Do you need a sata cable to connect the new drive to the board or does it connect via the optical drive cable that we disconnected earlier?

    Erik Sawaya -

    It does connect to the optical drive cable but if you don't use the optical bay enclosure you'll need a 13 pins to 22 pins sata adaptor (and some tape!)

    The sata cable for the optical drive has 6 + 7 pins while ssd and hhd have 15 + 7 pins

    Graziano Nora -

    Can someone please explain why you need to remove the black plastic faceplate  from the optical bay enclosure. It is designed to receive the standard SSD. What is gained from removing a part of it?

    Peter Bull -

    Thank you! This guy has made upgrading the mid 2010 iMac I inherited from my mom MUCH easier and saved me a lot of time, trial, and error.

    Rob Anthony Dire -

    My Penrynn Super Drive has PATA connector, and now is a fossil grade rarity :-(

    IMI Comp -

    I'm a little confused. Do I need the enclosure from ifixit or am I removing the optical drive and installing an ssd in the preexisting op drive enclosure? If using the already existing enclosure what type of ssd do I need as for Sata connectors?

    danielpainter65 -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Brittany McCrigler

Mitglied seit: 05/03/12

88148 Reputation

Ein Kommentar

Great guide, however I think you overestimated the difficulty of it. The biggest challenge is not stripping any screws and being sure to have all sizes that you may possibly need including some that might not be standard because stripping screws is very possible. Otherwise, nice job

Rob Anthony Dire -
