Fairphone 1 Lautsprecher ersetzen

Geschrieben von: Andrew Optimus Goldheart

Kommentare: 8

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Sobald du deinen defekten Fairphone Lautsprecher ersetzt hast, kannst du die Freisprecheinrichtung beim Telefonieren wieder benutzen.

Werkzeuge

Schritt 1

Auf der Seite des Smartphones ist weit unten an der Rückabdeckung eine kleine Einkerbung.
Mit der Einkerbung als Hebel, benutze deinen Fingernagel um den unten Teil der Rückabdeckung wegzuhebeln.

Schritt 2

Lass die Rückabdeckung nach unten gleiten und entferne sie vom Smartphone.

Schritt 3

An der Rückseite des Fairphones ist gleich inter dem Akku eine kleine Einkerbung.
Fahre mit dem Fingernagel in diese Einkerbung, um den Akku in Richtung Oberseite des Fairphones zu drücken.
Ziehe den Akku heraus und weg vom Fairphone.

Schritt 5

Schiebe die SIM-Karte einfach mit deinem Finger nach oben aus dem Steckplatz.
Entferne die SIM-Karte aus deinem Fairphone.
Wiederhole diesen Vorgang, wenn du eine zweite SIM-Karte entfernen möchtest.
Entferne in jedem Fall alle SIM-Karten, bevor du dein Fairphone wartest.

Schritt 6

Wenn du eine microSD-Karte hast, schiebe sie einfach mit deinem Finger nach oben aus dem Steckplatz.
Entferne die microSD-Karte aus deinem Fairphone.

Schritt 7

Entferne die fünf 3,9 mm Kreuzschlitzschrauben (Phillips #000), mit denen der Mittelrahmen an der Displayeinheit befestigt ist.

The three upper -next to the SIM blocks- screws are a bit longer that the three others. It is important to keep them like this because if not, they will not tight to the whole.

Jaime Bosque Torrecilla - 16/06/15

There are only 5 screws. I see none longer than others.

Viktor Steiner - 31/01/16

You're right, I've just done it and it's true. Thanks!

Aiala - 20/03/16

Schritt 8

Der Mittelrahmen ist mit mehreren kleinen Plastikclips an der Displayeinheit festgemacht.
Heble den Mittelrahmen mit einem Opening Pick vorsichtig weg von der Displayeinheit.
Beginne unter dem Lautstärke-Wippschalter und fahre weiter bis zum unteren Teil des Smartphones und öffne alle Plastikclips an der Seite.

No need to be TOO careful. Just remove the whole thing, no stress.

clem - 23/06/14

Some stupid person put a sticker on the fifth screw. If you can not find the fifth screw, check if there are any BLACK (yes, black) stickers on top of them. Also, which 'designer' made the first design choice for plastic clips? I WILL FIND YOU. AND KILL YOU. *!&*^#% stupidest way to affirm or secure something!

maggelo - 31/10/15

It must be done very carefully: I'd broken both white pieces. Hope has no consequences ...

Aiala - 20/03/16

You also can start from the interior (white pieces all around batterie place)

remy.carl.fr - 05/05/17

Schritt 9

Gehe vorsichtig um die Ecke und trenne den Mittelrahmen von der Displayeinheit.

Schritt 10

Nachdem du um die nächste Ecke bist, sollte der Mittelrahmen unten und an den Seiten frei sein.

Schritt 11

Heble mit dem Opening Pick an der oberen Spalte.
Um zu vermeiden, dass sich die Opening Picks biegen oder kaputt gehen, heble nicht nahe des Einschaltknopfes, des USB Anschlusses oder der Kopfhörerbuchse.

Schritt 12

Entferne die übrigen Clips und entferne den Mittelrahmen vom Smartphone.

Schritt 13

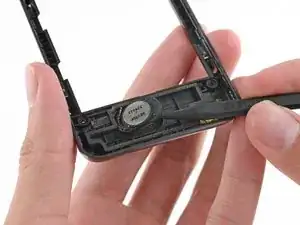

Der Lautsprecher der Freispecheinrichtung ist mit etwas Kleber am Mittelrahmen angebracht.

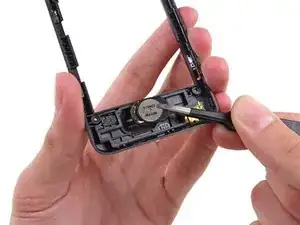

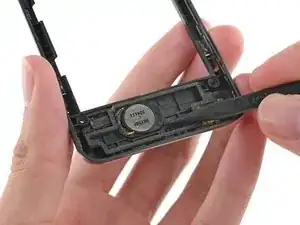

Heble den Lautsprecher mit der Spitze eines Spudgers aus dem Mittelrahmen.

The whole "frame " around the speaker can and should be removed prior to removing the speaker! Especially if you change the midframe against a new one you have to transfer this frame from the old one (at least I didn't receive a new frame with my spare midframe).

Martin Jost - 12/03/17
