Fairphone 1 Wi-Fi Antenne Daughterboard ersetzen

Geschrieben von: Andrew Optimus Goldheart
  • Kommentare: 15
Fairphone 1 Wi-Fi Antenne Daughterboard ersetzen

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

Keine Schätzung

Einleitung

Benutze diese Anleitung, um das Wi-Fi Antenne Daughterboard in deinem Fairphone zu ersetzen.

  1. mTAxpwLBXBobuY5n
    mTAxpwLBXBobuY5n
    QdfIDMURfi6Vccwb
    bXLQZrIlnEjJ24kZ

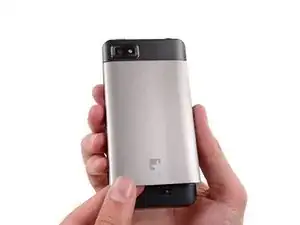

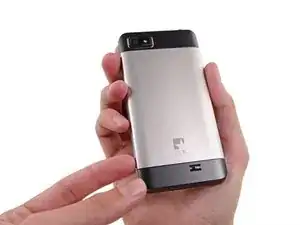

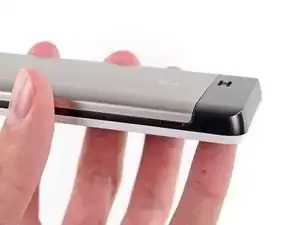

    • Auf der Seite des Smartphones ist weit unten an der Rückabdeckung eine kleine Einkerbung.

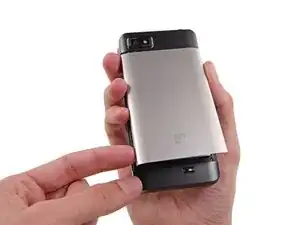

    • Mit der Einkerbung als Hebel, benutze deinen Fingernagel um den unten Teil der Rückabdeckung wegzuhebeln.

  2. RFaJW4GP1UTAdrGJ
    RFaJW4GP1UTAdrGJ
    MGQNn26fTTEkkmVQ
    2DjUSG2snjJ5A6N3

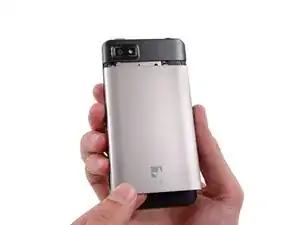

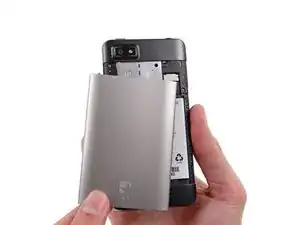

    • Lass die Rückabdeckung nach unten gleiten und entferne sie vom Smartphone.

  3. d42tJ4wbOSJOXyh1
    d42tJ4wbOSJOXyh1
    Ph5bQmTyD4QCxYYx
    yDi6q24gEXsBA33e

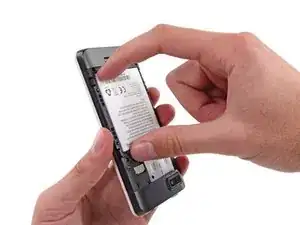

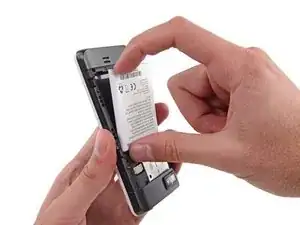

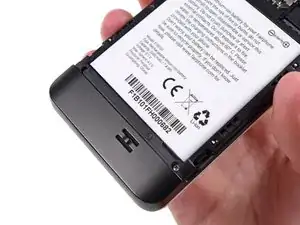

    • An der Rückseite des Fairphones ist gleich inter dem Akku eine kleine Einkerbung.

    • Fahre mit dem Fingernagel in diese Einkerbung, um den Akku in Richtung Oberseite des Fairphones zu drücken.

    • Ziehe den Akku heraus und weg vom Fairphone.

  4. gsvSJIH1oQuEkJcf

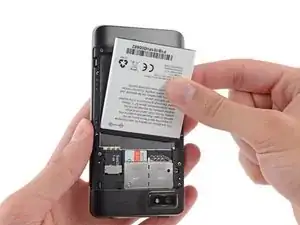

    • Entferne den Akku von deinem Fairphone.

  5. TvVTnCTDJyAOmj1Q
    TvVTnCTDJyAOmj1Q
    paHqfqUaXf1qpfXT
    MHq1kfUmppsVq5mw

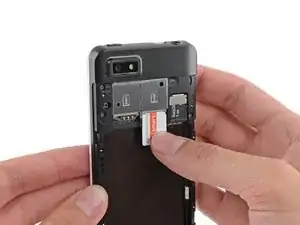

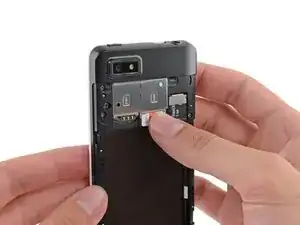

    • Schiebe die SIM-Karte einfach mit deinem Finger nach oben aus dem Steckplatz.

    • Entferne die SIM-Karte aus deinem Fairphone.

    • Wiederhole diesen Vorgang, wenn du eine zweite SIM-Karte entfernen möchtest.

    • Entferne in jedem Fall alle SIM-Karten, bevor du dein Fairphone wartest.

  6. pwda1yqpKyUAcaPe
    pwda1yqpKyUAcaPe
    WrMnBCKmphyDPbVp

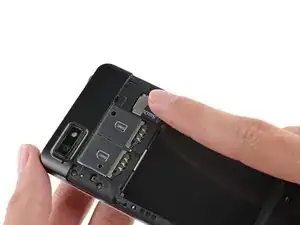

    • Wenn du eine microSD-Karte hast, schiebe sie einfach mit deinem Finger nach oben aus dem Steckplatz.

    • Entferne die microSD-Karte aus deinem Fairphone.

  7. MXI4cSWRnfkli2ij

    • Entferne die fünf 3,9 mm Kreuzschlitzschrauben (Phillips #000), mit denen der Mittelrahmen an der Displayeinheit befestigt ist.

    The three upper -next to the SIM blocks- screws are a bit longer that the three others. It is important to keep them like this because if not, they will not tight to the whole.

    Jaime Bosque Torrecilla -

    There are only 5 screws. I see none longer than others.

    Viktor Steiner -

    You're right, I've just done it and it's true. Thanks!

    Aiala -

  8. SfKvwtCMthj3SZau
    SfKvwtCMthj3SZau
    PYBEnY1BVnhjVTjH
    uq3jAbPRdjTMYKEB

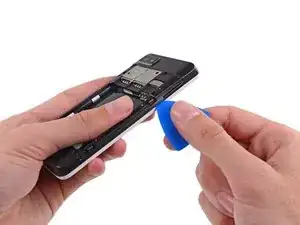

    • Der Mittelrahmen ist mit mehreren kleinen Plastikclips an der Displayeinheit festgemacht.

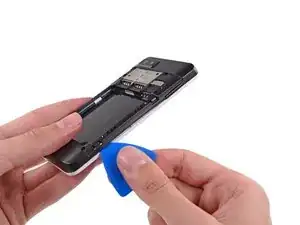

    • Heble den Mittelrahmen mit einem Opening Pick vorsichtig weg von der Displayeinheit.

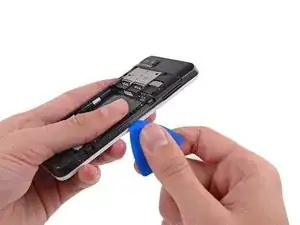

    • Beginne unter dem Lautstärke-Wippschalter und fahre weiter bis zum unteren Teil des Smartphones und öffne alle Plastikclips an der Seite.

    No need to be TOO careful. Just remove the whole thing, no stress.

    clem -

    Some stupid person put a sticker on the fifth screw. If you can not find the fifth screw, check if there are any BLACK (yes, black) stickers on top of them. Also, which 'designer' made the first design choice for plastic clips? I WILL FIND YOU. AND KILL YOU. *!&*^#% stupidest way to affirm or secure something!

    maggelo -

    It must be done very carefully: I'd broken both white pieces. Hope has no consequences ...

    Aiala -

    You also can start from the interior (white pieces all around batterie place)

    remy.carl.fr -

  9. ZC5FAkIRnhHSs5aj
    ZC5FAkIRnhHSs5aj
    IumJCLtXZOPQoFWX

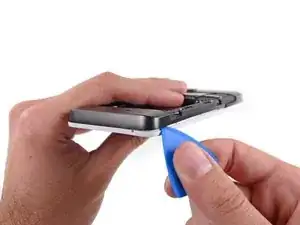

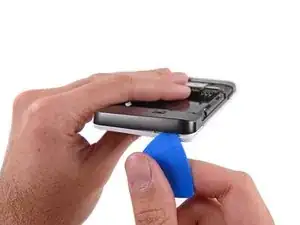

    • Gehe vorsichtig um die Ecke und trenne den Mittelrahmen von der Displayeinheit.

  10. kSWQd6TRSPCIYSKb

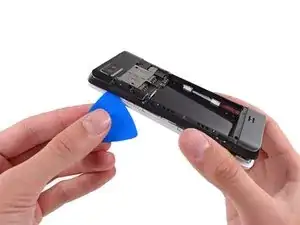

    • Nachdem du um die nächste Ecke bist, sollte der Mittelrahmen unten und an den Seiten frei sein.

  11. iQkNQ3HpLP6bLiOM
    iQkNQ3HpLP6bLiOM
    RaHnhIAUHnDmxDYa
    KoXhpQOMed4TogZA

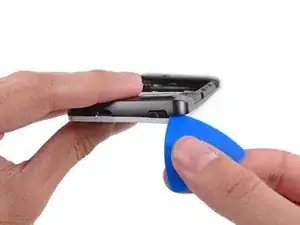

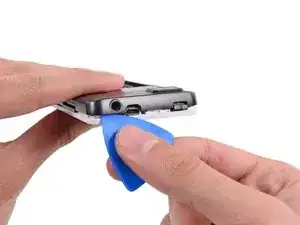

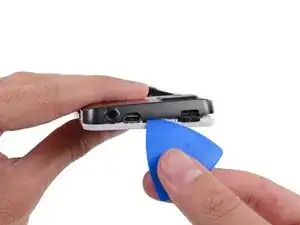

    • Heble mit dem Opening Pick an der oberen Spalte.

    • Um zu vermeiden, dass sich die Opening Picks biegen oder kaputt gehen, heble nicht nahe des Einschaltknopfes, des USB Anschlusses oder der Kopfhörerbuchse.

  12. ZC1c2AGOq2ZLF2Nx

    • Entferne die übrigen Clips und entferne den Mittelrahmen vom Smartphone.

  13. xSxRL2PnPVDfB5aE

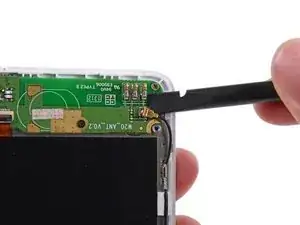

    • Trenne mit dem flachen Ende eines Spudgers den Antennenkabelanschluss.

    • Achte darauf, an dem Anschluss zu hebeln und nicht an der Fassung.

  14. RYGnxRdOiIGsQ2As
    RYGnxRdOiIGsQ2As
    GhIRtgTXuJuCrgEx
    nEr4yKwkXh1kHdBu

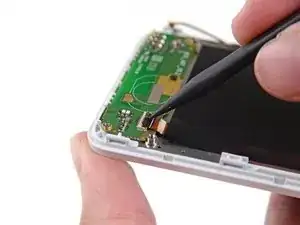

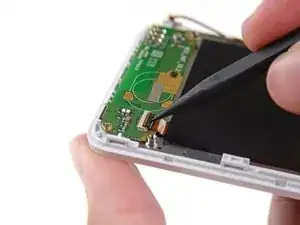

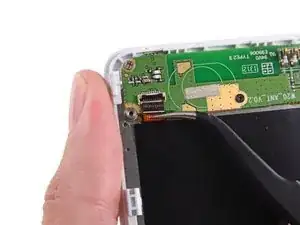

    • Klappe die Schlaufe auf dem Nullkraftsockel des Daughterboard Datenkabels mit dem spitzen Ende eines Spudgers um.

    • Ziehe mit einer Pinzette das Datenkabel des Daughterboards von seiner Fassung weg.

  15. uZUWF6OSXOiGIZV1

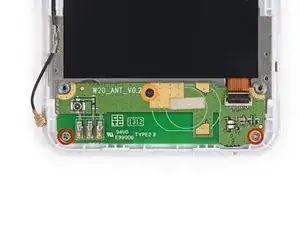

    • Entferne die folgenden Schrauben, die das Wi-Fi Daughterboard an der Displayeinheit festmachen:

    • Zwei 2,5 mm Kreuschlitzschrauben (Phillips #000)

    • Eine 1,6 mm Kreuschlitzschraube (Phillips #000)

    No "1.6 mm Phillips #000 screw" in my phone

    Erik Buelinckx -

    No One 1.6 mm Phillips #000 screw in Ynte's Fairphone.

    Inge -

    no one in mine either

    Koen Go -

    Not in mine either...

    Tijs Dekker -

    My Fairphone is also lacking the orange marked screw.

    Jan Boonen -

    Missing in mine too!

    elizabethnorseng -

    missing screw, too.

    [deleted] -

  16. oKGEbEDiqFT2T2Yb
    oKGEbEDiqFT2T2Yb
    T6dUEFhYrQ3Yy4Cr

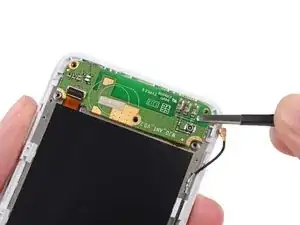

    • Das Wi-Fi Antennen Daughterboard ist am Front Assembly mit einem leichten Kleber angebracht.

    • Heble das Board vorsichtig mit einer Pinzette hoch und entferne es vom Smartphone.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
