Fairphone 2 Rückkamera-Modul austauschen

Geschrieben von: Tobias Isakeit
  • Kommentare: 58
Fairphone 2 Rückkamera-Modul austauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

15 Minuten

Einleitung

Diese Anleitung zeigt, wie man das Rückkamera-Modul des Fairphone 2 austauscht.

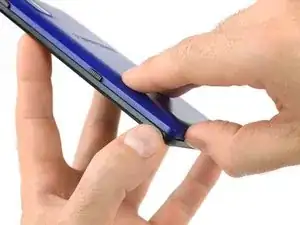

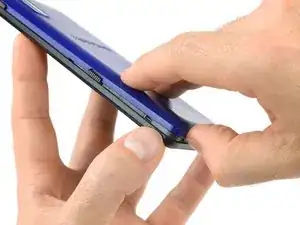

  1. xN4HMuCJbyHypnYu
    xN4HMuCJbyHypnYu
    6h1mgaeZyNiMsKme
    fOe5CglZGapncCTa

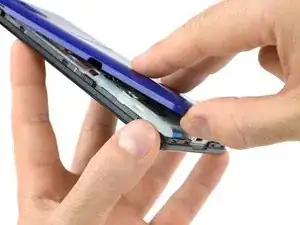

    • Wähle eine Ecke an deinem Slim Case und gehe mit den Daumennägeln zwischen die beiden Teile.

    • Ziehe den hinteren Teil nach oben, um die kleinen Clip-Verbindungen zu lösen.

    • Nimm den hinteren Teil ab.

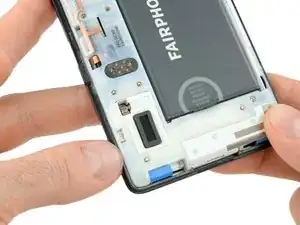

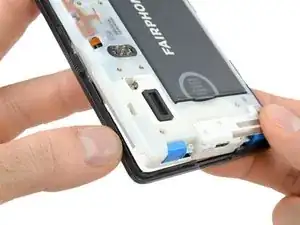

  2. qtQjD6AgpxdShSua
    qtQjD6AgpxdShSua
    aZCfOZUCLJhBbjTP
    bkSGaVpn6fibkEPH

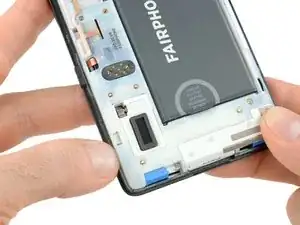

    • Gehe mit dem Daumennagel zwischen den vorderen Teil des Slim Case und dem Gehäuse des Fairphones.

    • Trenne die Clip-Verbindungen des vorderen Teils, indem du es zur Seite zieht und gleichzeitig gegen das Display drückst.

  3. mR6wv1AWVbO1cC1P

    • Nimm den vorderen Teil des Slim Cases zur Seite.

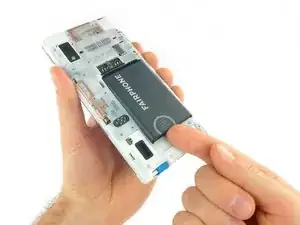

  4. cBZ4Hst1JakkrgGD
    cBZ4Hst1JakkrgGD
    R5lfWeM5af25uJ3c
    UbUyAXGMuyNkpYno

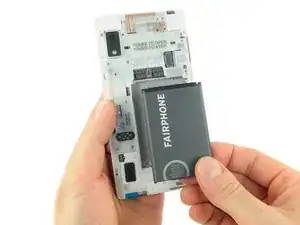

    • Drücke die Batterie leicht nach oben.

    • Nimm die Batterie nach unter heraus.

    It isn't necessary to remove the rim if all you are doing is changing the battery. That becomes necessary if you are to proceed farther into the phone.

    It might be good to begin by saying switch the phone off. The Fairphone is for everybody and most will have no experience of disassembling electronic devices.

    Jim Kinnibrugh -

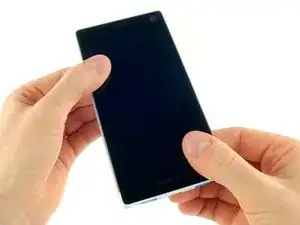

  5. KLjDCiFX1OZESNLZ
    KLjDCiFX1OZESNLZ
    d1ALWWMiJ5DGayBR
    UlCUHyuuEItT51nU

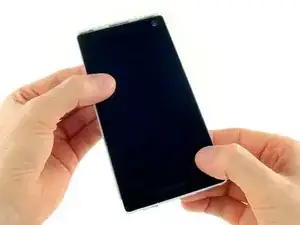

    • Nachdem der Akku herausgenommen wurde entriegelst du die Display-Einheit.

    • Stelle hierfür die beiden blauen Schalter auf die innere Position.

    • Schiebe die Display-Einheit nach unten.

    Being technically nervous I couldn't do this. I didn't know how much pressure, pull or push was required.

    Roger Halford -

    After I'd watched the video my confidence increased!

    Roger Halford -

    It was a bit stiff and not so easy.

    M ichael Cross -

    I have not this easy access to the two blue switches. How Can I do that?

    Anne -

    Super, nachdem ich’s im Video gesehen habe, war es supereasy, vielen Dank!

    Imke -

    You don´t mention taking the rim off the display first. That stymied me completely. Do add that to your otherwise clear and helpful instructions. Best wishes - Walt Patterson

    Walt Patterson -

    This guide is based on the old bumper made in one piece. We should update to the sandwich bumper with a top and bottom part.

    Tobias Isakeit -

    I agree. Took a while to figure that one out!

    Jenny White -

    Sorry, I can not slide away the display assembly to change the main camera module. The 2 blue switches seem to be locked. Cristiano, Italy

    Cristiano Gillardi -

    I replay to myself: I did it at last! ! But it was very, very, very, very hard!

    Cristiano Gillardi -

    Can’t get any movement at all on screen been trying for over an hour and others too ! there is no way to grip it as its so slippery have tried putting as much presure as possible on display by pushing far end of it with thin plastic implement and endless wiggling and pressing of every possible part of lower case no joy ! feels like its attached at mid sides. Elinor Rivers

    Elinor Rivers -

    try sliding along the display while applying some pressure two or three times. it worked really easily for me

    Elisa Werner -

    I could slide the display case off very easily after watching the video, but when it came to doing the sequence in reverse I was fiddling about for ages trying to ‘slide’ it back on, until I realised this just wasn’t going to work and needed to click it back into place. Posting here in case this is helpful for others.

    Rachel Neat -

  6. Eine weitere Möglichkeit, die Display-Einheit aufzuschieben.

    • Eine weitere Möglichkeit, die Display-Einheit aufzuschieben.

    Impossible de déplacer l'écran vers le bas chez moi. Je n'ose pas forcer... c'est normal?

    benbahmedf -

    I can not slide the display assembly. Some help?

    Laura Ivorra -

    The display sits very tight.

    So you need to gently apply a little force to slide it open the first time.

    It is hard to get a good grip on the two parts for a successful "magic move".

    Tobias Isakeit -

    Leider kann ich weder mit "little force" noch mit "much force" das Display nach der Entriegelung bewegen. Wer kann mit mehr Details helfen?

    Christine Heckmann -

    It did work for me. Make sure, you have unlocked the blue switches in step 3 (sorry, had to mention that). if you can't get a grip, you might try to lay a ruler or two credit cards on top of each other on a table that is tight at the wall,

    - place the ruler/credit cards on the table and just attaching the wall

    - place the PF2 with the display upside down on the table in front of the ruler/credit cards with the blue switches towards you and the headphone plug attaching the ruler/cards.

    - then gently but with increasing force push your two thumbs towards the top of the main FP2 unit (or use more fingers to push both in the centre as well as on the two edges). make sure you push horizontally and that the ruler is not higher than the border of the display unit (1.5-2 mm).

    (hope i could explain myself in and understandable way! ;-) )

    metaworx -

    Thank you a lot ! This worked for me.

    Nicolas Dudermel -

    Thanks, it worked for us as well.

    deRahier -

    great tip! Thanks so much

    Matthew Kelly -

    Really helped! This way finally worked for me. Thanks :)

    Imogen Michel -

    thank you !!

    Claire Hahn -

    Perfect Metaworx, it worked for me as well :)

    siohdk -

    Your nails are slightly long? You are lucky. Hold the phone with the screen on your right palm with the blue bits facing your body. Make sure your fingernails are holding the top of the screen. Push the back of the phone with your left hand. It worked for me.

    Askateth -

    Mit einer alten Haltekarte für SIM Cards als Hebel habe ich das Display vorsichtig abgeschoben

    Joachim -

    Unglaublich fair, dass ich mich mit diesem Kack alleine beschäftige - wenn ich so weitermache, werde ich demnächst die Trümmer meines Fairphones wahrscheinlich durch Ungeschicklichkeit so beschädigen, dass es unbrauchbar ist!

    Ralf Kiefer -

  7. FvnRMio1VwCXPprH

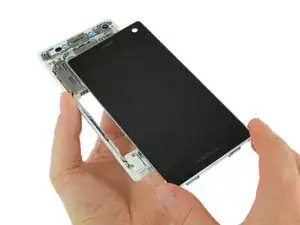

    • Nimm die Display-Einheit ab.

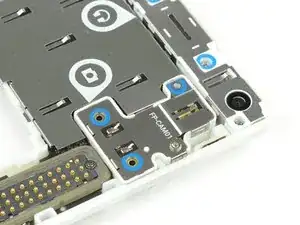

  8. bYpCPMerg6anKsOV
    bYpCPMerg6anKsOV
    DxeeoDylNZwKFmRw

    • Entferne die drei Kreuzschlitzschrauben die auf dem Modul mit blauen Kreisen markiert sind.

    • Das Modul sollte nun ein wenig abstehen aufgrund der darunter liegenden Federkontakte.

    Danke! Geht alles gut. Nur einen so kleinen Schraubenzieher, den hat ja nicht jeder :-( . Das Geht dann auch mit einem Schweizer Messer, mit der Spitze der großen Klinge. Vorsichtig auf die Schraube aufsetzen und leicht - ohne Kraft - drehen. Sonnige Grüße au Berlijn

    solar -

    Das Thema ist doch die Demontage der Rückkamera. Hier wird aber die Frontkamera demontiert. Wenn man einmal so weit ist, kann man die 2 Schrauben der Rückkamera auch herausdrehen und das Modul entnehmen. Gruß - Ralf

    Ralf Dassler -

    Nein nein, das ist die Rückkamera. Also die mit 8 MP, die auf der Rückseite des Telefons filmt.

    Die Frontkamera ist die auf der Seite des Displays. Ist nur eine Definitionssache.

    Siehe Beschreibung der Komponenten hier: Fairphone 2 Repair

    Ulrich Schwar -

  9. xvyIWIuaRah6ORny

    • Nimm das komplette Modul heraus.

    Is it possible to do this last step without the pliers?

    Mathilde Pellerin -

    Definitely, yes.

    Tobias Isakeit -

    merci, ça marche !

    Jehan d’Ek

    jean.dekkers -

    This taking out the camera module and putting it back in again has worked for me! I wonder for how long. Let’s see!

    Jenny White -

    Same for me: taking it out and putting it back ‘repaired’ it. Love the Fairphone!

    David Chapman -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Informationen zum Thema "Was mache ich mit dem alten Modul" sind auf der FairPhone-Supportseite und im FairPhone-Forum zu finden.
