Fairphone 3 oberes Modul tauschen

Geschrieben von: Adriana Zwink

Kommentare: 14

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

10 - 20 Minuten

Einleitung

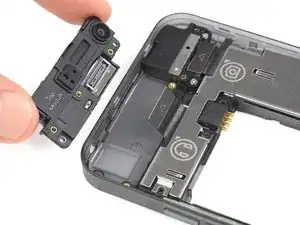

Benutze diese Anleitung, um das obere Modul in deinem Fairphone 3 auszutauschen.

Werkzeuge

Ersatzteile

Fairphone 3 Top Module

Schritt 1

Schalte dein Handy aus, bevor du anfängst.

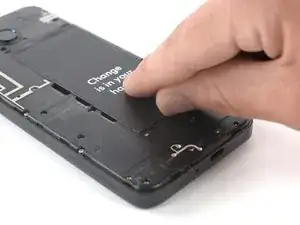

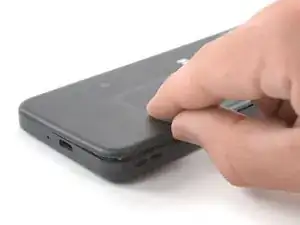

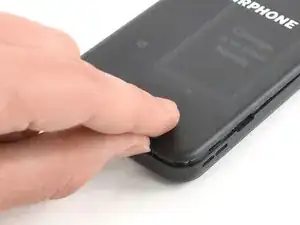

Setze deinen Daumennagel oder ein Hebelwerkzeug (z.B. Spudger) in die Kerbe unten rechts an der Rückabdeckung.
Heble die Rückabdeckung hoch, um die Plastikrasten zu lösen.

Schritt 2

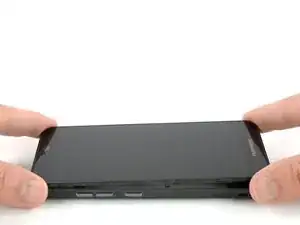

Arbeite dich um die untere rechte Ecke der Rückabdeckung herum, um die unteren Plastikrasten zu lösen.

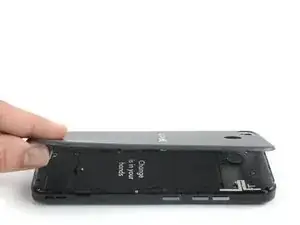

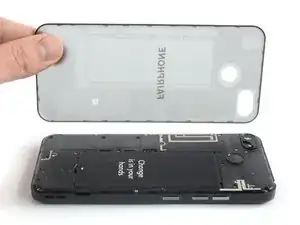

Hebe die Rückabdeckung an, um die restlichen Plastikrasten zu lösen, und entferne sie vom Handy.
Um die Rückabdeckung wieder anzubringen, drücke sie fest an, bis alle Plastikklammern hörbar einrasten, und die Rückabdeckung nahtlos in den Rahmen übergeht.

Schritt 3

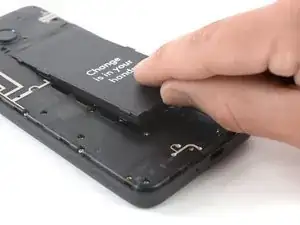

Benutze deinen Fingernagel oder ein Hebelwerkzeug (z.B. Spudger), um den Akku an der markierten Kerbe aus seiner Vertiefung herauszuheben.
Hebe den Akku an, bis du ihn gut greifen kannst.

Schritt 4

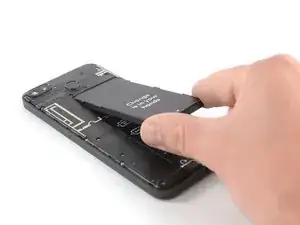

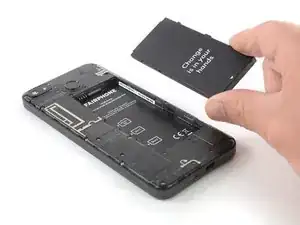

Hebe den Akku aus seiner Vertiefung heraus und entferne ihn.

Schritt 5

Wenn wir Kreuzschlitzschrauben #00 erwähnen, kannst du sie auch mit einem #0 Bit oder Schraubendreher lösen.

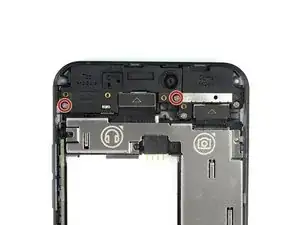

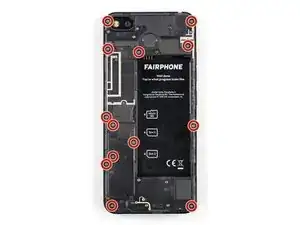

Entferne die dreizehn Kreuzschlitzschrauben #00 (4 mm Länge).

vis M 1.4/4 mm

Felice Suglia - 04/09/20

Attention : pour dévisser les deux vis du haut il est nécessaire d’avoir un tournevis assez fin, certains tournevis #0 seront trop gros et risquent de marquer les bords du trou, voire la caméra.

pichel - 28/02/21

Schritt 6

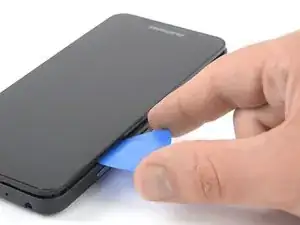

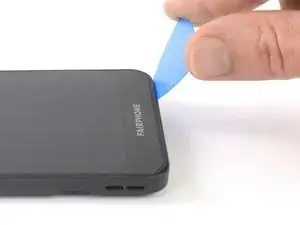

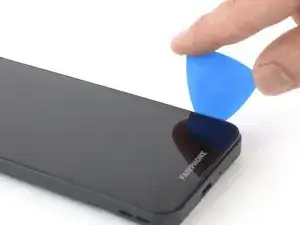

Setze ein Plektrum an der rechten Kante des Handys zwischen Mittelrahmen und Display-Modul.
Achte darauf, das Plektrum zwischen den Mittelrahmen und das Displaymodul einzusetzen und nicht in schmalen Spalt neben dem Display. Sonst löst du das Glas vom Display ab, anstatt das gesamte Displaymodul.
Schiebe das Plektrum zur unteren rechten Ecke, um die Plastikklammern des Display-Moduls zu lösen.

Hello. I do not have an opening pick; one was not provided with the telephone or the camera module. How am I supposed to install the item if I have not been either provided with, or informed of the requirement for, a necessary tool? This makes it extremely difficult for a customer to make their own installations or repairs. Also, I do not have a spudger, and I had to look up what a spudger is. These are not everyday items found in most people’s toolboxes, so I feel that they should be provided, or a warning should be given when buying items (such as the camera module) which will require additional tools to install.

Helen Pearson - 23/03/21

Hi, you are right, there should be a hint to buy those tools. Maybe you have a guitar pick or a very thin spatula or putty knife. It is better to not use metal, to not damage the frame, but if you have no other tool this may help.

Fabian Gugger - 19/05/21

Attention de bien insérer sur la rainure la plus à l'extérieur, vous allez sinon decoller le joint fixant l'écran à proprement parler au reste du module.

Si ça vous arrive, vous le saurez en voyant que la partie décollée est toujours reliée par une nappe à la partie inférieure de l'écran. Pas de panique, appliquez quelques points de colle par dessus le joint d'origine et recommencez la procédure, cette fois dans la bonne rainure (et la procédure devrait vous paraître beaucoup plus simple ;) )

Geoffrey Fernandez - 19/04/21

Punaise, moi cette partie de mon écran se décolle toute seule. Juste un tout petit peu, par le haut. Vous me conseillez de le décoller plus pour pouvoir y mettre de la colle ?? Quelle colle serait le mieux ? (pas envie d’acheter un écran vu que le mien fonctionne très bien quand même)

Lucy sann -

Hello, I got frustrated when I didn’t find any opening pick. I’m not a guitarr player either ;-) , so I took a old credit card instead. It worked fine! I got a spudger when I bought the FP3.

Anyway, these tools are not common in most households, so they should be provided or at least they should be hinted that they are needed.

Mattias Ahlstedt -

Hey, I cut the edge off a stiff plastic packaging and inserted it. It was itself too wobbly, but widened the gap enough so I could insert the edge of a credit card which worked just fine.

Corinna Fischer - 07/04/22

Ich hatte kein Plektrum habe es mit einer Chip-Karte probiert, das ging auch.

Britta Hammer -

Schritt 7

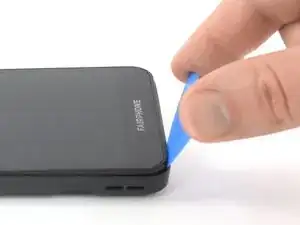

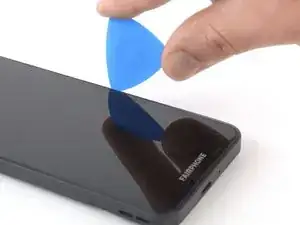

Schiebe das Plektrum um die untere rechte Ecke und öffne damit die unteren Plastikklammern des Display-Moduls.

Hallo

nachdem mein Handy ausversehen runtergefallen ist, war das Display dunkel; ein/aus half nichts, akku raus/rein auch nicht. Es gab Brumgeräusche wie beim Starten wenn ich Start gedrückt habe, das Display blieb dunkel. Ich konnte das Display mit etwas mühe(ungeübt) ausbauen und wieder einbauen. Danach ging es wieder; Danke euch hier für die Anleitung. So ein Plektrum habe ich leider nicht mehr, ich glaub es war eines dabei. Ich habe mir mit einem kleinen Plastiklöffel geholfen, der ist jetzt mein Star :-)

Timo Strauß -

Sehr gut! Viel Spaß mit deinem Fairphone!

Fabian Neidhardt -

Schritt 8

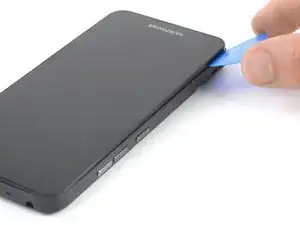

Schiebe das Plektrum entlang der linken Seite, um das Display-Modul hochzuhebeln.
Das Display-Modul sollte sich bei diesem Vorgang vom Mittelrahmen lösen. Falls nicht, prüfe nochmals, ob alle Klammern gelöst sind.

Schritt 9

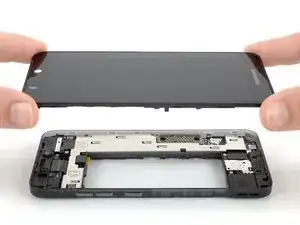

Entferne die Displayeinheit.
Um das Display-Modul wieder einzubauen, drücke es an allen Seiten fest, sodass die Plastikklammern hörbar einrasten, um sicherzugehen, dass es bündig mit dem Rahmen abschließt.
Falls du ein neues Display einbaust: Das neue Display kommt mit einer weißen Abdeckung über den Anschlüssen, diese wird von zwei Schrauben gehalten. Entferne die Schrauben und die Abdeckung, bevor du das neue Display einsetzt.

The new display module comes with a white plastic cover held by 2 screws over the processor and the connectors. This needs to be taken off!

Joe -

ATTENTION !l’écran neuf comprend un cache plastique qui tient avec 2 vis ! pour monter le nouvel écran il faut dévisser les vis et enlever le cache plastique

Félix Béranger -

Die weiße Plastikabdeckung an dem neuen Modul muss vor dem Einbau noch gelöst werden (2 Schrauben).

Christian Schmidt -
